Патент ссср 168884

Патент ссср 168884

Иллюстрации

Показать все

Реферат

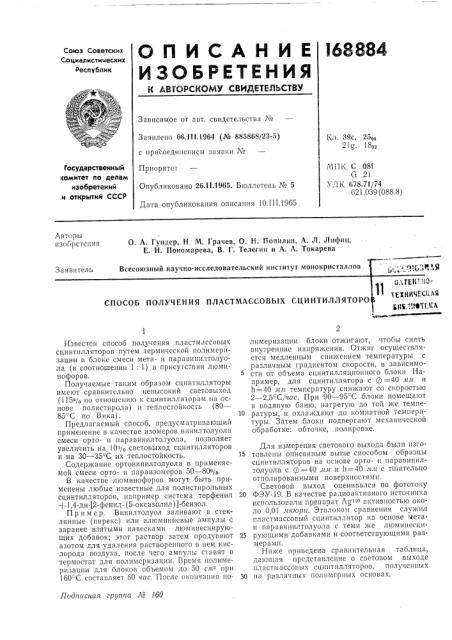

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06,111.1964 (¹ 885868/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 26 11.1965. Бюллетень № 5

Дата опубликования описания 10.III.1965

I(л. 39с, 25,ц

21д, 18О>

Государственный комитет по делам изобретений и открытий СССР

МП1(С 08f

G 21

УД1(678.71/74

621.039 (088 8) Авторы изобретения

О. А. Гундер, Н, М. Грачев, О, И. Попилин, А. Д. Дифиц, E. H. Пономарева, В. Г. Телегин и A. А. Токарева

Подписная группа J¹ /бО

Известен способ получения пластмассовых сцинтилляторов путем термической полимеризации в блоке смеси мета- и паравинилтолуола (в соотношении 1: 1) в присутствии люминофоров.

Получаемые таким образом сцинтилляторы имеют сравнительно невысокий световыход (115% по отношению к сцинтилляторам на основе полистирола) и теплостойкосгь (80—

85 С по Вика) .

Предлагаемый способ, предусматривающий применение в качестве изомеров винилтолуола смеси орто- и паравинилтолуола, позволяет увеличить на 10% световыход сцинтилляторов и на 30 — 35 С их теплостойкость.

Содержание ортовинилтолуола в применяемой смеси орто- и параизомеров 50 — 80%.

В качестве люминофоров могут быть применены любые известные для полистирольных сцинтилляторов, например система терфенил

+1,4-ди-(2-фенил- (5-оксазолил) )-бензол.

Пример. Винилтолуол заливают в стеклянные (пирекс) или алюминиевые ампулы с заранее взятыми навесками люмииесцирующих добавок; этот раствор затем продувают азотом для удаления растворенного в нем кислорода воздуха, после чего ампуль; ставят в термостат для полимеризации. Время полимеризации для блоков обьемом до 50 с» > при

160 С составляет б0 час. После окончания полпмеризапии блоки отжигают, чтобы снять внутренние напря кения. Отжиг осуществл яется медленным снижением температуры с различным градиентом скорости, в зависимости от объема сцинтилляционного блока. Например, для сцинтиллятора с ф =40 »l»l и

h=40 лл температуру снижают со скоростью

2 — 2,5 С/час. При 90 — 95"-С блоки помещают в водяную баню, нагретую до той же темпе10 ратуры, и охлаждают до комнатной температуры. Затем блоки подвергают механической обработке: обточке, полировке, Для измерения светового выхода были изго15 товлены описанным выше способом образцы сцинтилляторов на основе арто- и паравипилтолуола с ф =40 ик и 1т=40 лл с тщательно отполированными поверхностями.

Световой выход оценивался по фотото <у

20 ФЭУ-19. В качестве радиоактивного источника использовали препарат Ag« активностью около 0,01»lKfoptK Эталоном сравнения служил пластмассовый сцинтиллятор на основе метаи паравинилтолуола с теми же люминесци25 рующими добавками и соответствующими размерамн.

Ниже приведена сравнительная таблица, дающая представление о световом выходе пластмассовых сцпнтилляторов, полученных

30 на различных полимерных основах.

Предмет изобретения

Относительный световой выход

Полимер

Смеси мета- и паравинилтолуола (1:1)

Смеси орто- и паравинилтолуола (1: 1) 100

112

Способ получения пластмассовых сцинтилляторов путем термической полимеризации в

5 блоке изомеров винилтолуола в присутствии люминофоров, отличаюи ийся тем, что, с целью повышения световыхода и теплостойкости сцинтилляторов, в качестве изомеров винилтолуола применяют смесь орто- и паравинил10 толуол а.

Составитель В, Филимонов

Редактор Б. С. Нанкина Техред Ю. В. Баранов Корректор О. И. Попова

Заказ 332/14 Тираж 675 Формат бум. 60)(90 /з Объем 0,1 изд. л. Цена 5 коп, ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2
