Тонкослойный отстойник

Тонкослойный отстойник

Иллюстрации

Показать все

Реферат



Изобретение относится к области очистки природных и сточных вод от взвешенных веществ методом гравитационного осаждения . Цель изобретения - более полное использование полезного объема сооружения и повышение эффективности отстаивания. Отстойник включает прямоугольную емкость с пакетами прямоугольных пластин, установленных ярусами, и камеру хлопьеобразования. Отстойник снабжен также треугольными перегородками, разделяющими межъярусные пространства пластин на конфузорные каналы. Перегородки выполнены с соотношением основания и высоты, равным 1:14. 1 з.п. ф-лы, 3 ил.

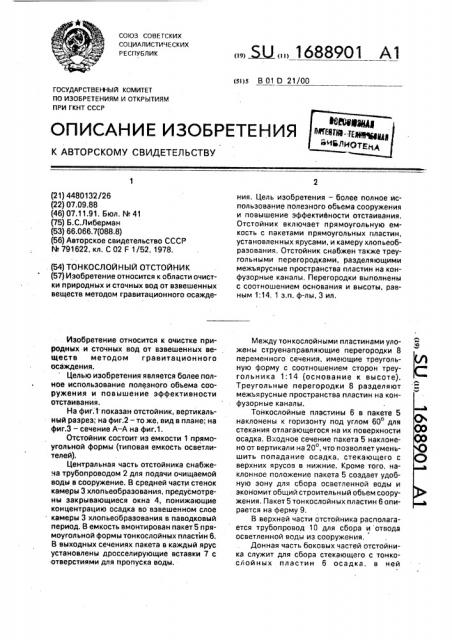

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 В 01 О 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4480132/26 (22) 07.09.88 (46) 07.11.91. Бюл. N. 41 (75) Б,С,Либерман (53) 66.066.7(088,8) (56) Авторское свидетельство СССР

%791622, кл. С 02 F 1/52, 1978. (54) ТОНКОСЛОЙНЫЙ ОТСТОЙНИК (57) Изобретение относится к области очистки природных и сточных вод от взвешенных веществ методом гравитационного осаждеИзобретение относится к очистке природных и сточных вод от взвешенных веществ методом гравитационного осаждения.

Целью изобретения является более полное использование полезного объема сооружения и повышение эффективности отстаивания.

На фиг.1 показан отстойник, вертикальный разрез; на фиг.2 — то же, вид в плане; на фиг.3 — сечение А — А на фиг.1.

Отстойник состоит из емкости 1 прямоугольной формы (типовая емкость осветлителей).

Центральная часть отстойника снабжеча трубопроводом 2 для подачи очищаемой воды в сооружение. В средней части стенок камеры 3 хлопьеобразования, предусмотрены закрывающиеся окна 4, понижающие концентрацию осадка во взвешенном слое камеры 3 хлопьеобраэования в паводковый период. В емкость вмонтирован пакет 5 прямоугольной формы тонкослойных пластин 6.

В выходных сечениях пакета в каждый ярус установлены дросселирующие вставки 7 с отверстиями для пропуска воды.

„„. Ж ÄÄ 1688901 А1 ния. Цель изобретения — более полное использование полезного объема сооружения и повышение эффективности отстаивания.

Отстойник включает прямоугольную емкость с пакетами прямоугольных пластин, установленных ярусами, и камеру хлопьеобразования. Отстойник снабжен также треугольными перегородками, разделяющими межъярусные пространства пластин на конфуэорные каналы, Перегородки выполнены с соотношением основания и высоты, равным 1:14, 1 э.п. ф-лы, 3 ил.

Между тонкослойными пластинами уло- Я жены струенаправляющие перегородки 8 переменного сечения, имеющие треугольную форму с соотношением сторон треугольника 1:14 (основание к высоте).

Треугольные перегородки 8 разделяют межъярусные пространства пластин на конфузорные каналы.

Тонкослойные пластины 6 в пакете 5 наклонены к горизонту под углом 60 для стекания отлагающегося на их поверхности осадка, Входное сечение пакета 5 наклонено от вертикали на 20О, что позволяетуменьшить попадание осадка, стекающего с верхних ярусов в нижние. Кроме того, наклонное положение пакета 5 создает удобную зону для сбора осветленной воды и экономит общий строительный объем сооружения. Пакет5тонкослойных пластин 6опирается на ферму 9.

В верхней части отстойника располагается трубопровод 10 для сбора и отвода осветленной воды из сооружения.

Донная часть боковых частей отстойника служит для сбора стекающего с тонкослойных пластин 6 осадка, в ней

1688901 предусмотрен трубопровод 11 для отвода

Накопившегося осадка за пределы сооружения.

Устройство работает следующим образом. 5

Исходная вода поступает в центральную часть отстойника по трубопроводу 2 и затем в камеру 3 хлопьеобразования. Пройдя ее, вода вместе с хлопьями взвеси попаДает в боковые части отстойника, где 10 равномерно распределяется между тонкоСлойными пластинами 6 пакета 5. Равно-. мерность распределения потока по межъярусным пространствам обеспечиваЬтся дросселирующими вставками 7. Лами- 15 нарность и устойчивость потока создаются

Струенаправля ющими деревянныим перегородками 8, имеющими переменное сечение.

При движении воды в пакете 5 пластин 20

6 из нее выпадает хлопьевидная взвесь, коГорая оседает и уплотняется на нижних полках пластин 6, периодически стекая в . донную часть отстойника, откуда отводится по трубопроводу 11 из сооружения. 25

Осветленная вода, выйдя из пакета 5, Собирается трубопроводом 10 и отводится на фильтры.

Струенаправляющие перегородки треугольной формы проявляют в прямоугольном 30, тонкослойном пакете свойство ламиназировать поток по Рейнольдсу, т.е. делать его параллелоструйным и стабилизировать его по Фруду, т.е, ламинарные струи не совершают колебаний в продольной и поперечной 35 плоскости.

Причем, благодаря сжатию потока пере ородками треугольной формы, ламинар ый режим возникает и сохраняется даже в

1.ех случаях, когда расчетное число Рейноль- 40 дса для сечения тонкослойного элемента превосходит критическое его значение.

Важность создания в тонкослойном элементе ламинарности и устойчивости потока широко известна, так как это позволит существенно повысить эффективность отстаивания, Отношение основания треугольных вставок к высоте не зависит от требуемой степени осветления, поскольку степень осветления всегда требуется наибольшей. Не зависит оно существенно и от количества примесей, поскольку кинематическая вязкость воды незначительно изменяется при содержании примесей от 5 до 5000 мг/л, Зависимость от скорости движения воды в тонкослойном элементе бесспорно имеется, И соотношение основания перегородки к высоте 1:14 экспериментально подобрано, как наиулучшее при применяемых скоростях потока в тонкослойных элементах.

Предложенный отстойник позволяетболее полно испольэовать полезный объем очистного сооружения, достигнуть ламинарность и устойчивость потока, повысить эффективность отстаивания, Формула изобретения

1. Тонкослойный отстойник, включающий прямоугольную в плане емкость с пакетами прямоугольных пластин, установленных ярусами и камерой хлопьеобразования,отл ича ющийся тем,что, с целью более полного использования полезного объема сооружения и повышения эффективности отстаивания, он снабжен треугольными перегородками, разделяющими межъярусные пространства пластин на конфузорные каналы.

2. Отстойник по п,1, о т л и ч а ю щ и йс я тем, что перегородки выполнены с соотношением основания к высоте, равным 1:14.
