Установка для очистки емкостей

Установка для очистки емкостей

Иллюстрации

Показать все

Реферат



Изобретение относится устройствам для очистки внутренних поверхностей емкостей с горловиной, например цистерн, на ремонтных предприятиях железнодорожного транспорта, нефтебазах в машиностроении и позволяет расширить технологические возможности. Устройство включает основание, жестко закрепленные на нем неподвижные стойки, подвижные стойки, соединенные между собой планками и раскосами с продольными пазами. На неподвижных стойках в верхней части установлен горизонтальный ведущий вал, на подвижных стойках - ведомый вал. На одном конце ведущего вала со стороны привода жестко смонтированы звездочка и опорный ролик. Такой же опорный ролик установлен на ведомом валу не нежестко, а с возможностью свободного вращения. На другом конце ведущего вала и ведомого вала размещены опорные ролики меньшего диаметра с возможностью свободного вращения и перестановки вдоль валов в зависимости от длины очищаемой емкости. Привод с редуктором и звездочкой соединены бесконечной цепью со звездочкой ведущего вала. Чтобы емкость не соскальзывала с опорных роликов вниз вследствие ее наклона, устройство снабжено упором, выполненным в виде кронштейна с роликом на его свободном конце, взаимодействующим с торцом емкости . 2 ил. ы W fe

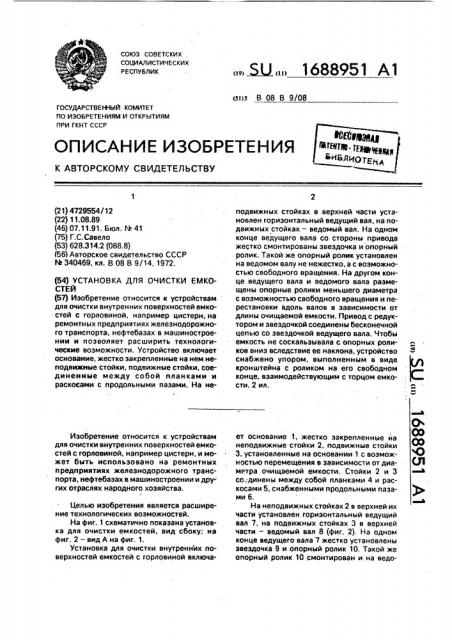

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 08 В 9/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21} 4729554/12 (22} 11.08.89 (46) 07.11.91. Бюл. М 41 (75) Г.С.Савело (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР

N. 340469, кл. В 08 В 9/14, 1972. (54) УСТАНОВКА ДЛЯ ОЧИСТКИ ЕМКОСТЕЙ (57) Изобретение относится к устройствам для очистки внутренних поверхностей емкостей с горловиной, например цистерн. на ремонтных предприятиях жел еэнодорожного транспорта, нефтебазах в машиностроении и позволяет расширить технологические воэможности. Устройство включает основание, жестко закрепленные на нем неподвижные стойки, подвижные стойки, соединенные между собой планками и раскосами с продольными пазами. На неИзобретение относится к устройствам для очистки внутренних поверхностей емкостей с горловиной, например цистерн, и может быть использовано на ремонтных предприятиях железнодорожного транспорта, нефтебазах в машиностроении и дру- гих отраслях народного хозяйства.

Целью изобретения является расширение технологических возможностей.

На фиг. 1 схематично показана установка для очистки емкостей, вид сбоку; на фиг. 2 — вид А на фиг. 1.

Установка для очистки внутренних поверхностей емкостей с горловиной включа„„. Ж„„1688951 А1 подвижных стойках в верхней части установлен горизонтальный ведущий вал, íà подвижных стойках — ведомый вал. На одном конце ведущего вала со стороны привода жестко смонтированы звездочка и опорный ролик. Такой же опорный ролик установлен на ведомом валу не нежестко, а с возможностью свободного вращения. На другом конце ведущего вала и ведомого вала размещены опорные ролики меньшего диаметра с возможностью свободного вращения и перестановки вдоль валов в зависимости от длины очищаемой емкости. Привод с редуктором и звездочкой соединены бесконечной цепью со звездочкой ведущего вала, Чтобы емкость не соскальзывала с опорных роликов вниз вследствие ее наклона, устройство снабжено упором, выполненным в виде кронштейна с роликом на его свободном конце, взаимодействующим с торцом емкости. 2 ил.

° О ет основание 1, жестко закрепленные на

0О неподвижные стойки 2, подвижные стойки

3, установленные на основании 1 с возможкостью перемещения в зависимости от диа- (Л метра очищаемой емкости. Стойки 2 и 3 со.=;динены между собой планками 4 и раскосами 5, снабженными продольными пазами 6.

На неподвижных стойках 2 в верхней их части установлен горизонтальный ведущий вал 7, на подвижных стойках 3 в верхней части — ведомый вал 8 (фиг. 2). На одном конце ведущего вала 7 жестко установлены звездочка 9 и опорный ролик 10, Такой же опорный ролик 10 .смонтирован и на ведо1688951 мом валу 8. но нежестко, а с возможностью свободного вращения, На другом конце ведущего вала 7 и ведомого вала 8 раземещены опорные ролики

11 со ступицей 12 с воэможностью свобод- 5 ного вращения, Ролики 11 имеют меньший диаметр, чем ролики 10, Ролик 10 жестко прикреплен к ведущему валу 7 с помощью винта 13, Опорные ролики 10 и 11 установлены на валах 7 и 8 с 10 воэможностью перемещения вдоль валов в зависимости от длины емкости, Привод 14с редуктором 15 и звездочкой

16 соединен бесконечной цепью 17 с звездочкой 9 ведущего вала 7. 15

Чтобы емкость 18 не соскальзывала с опорных роликов 10 и 11 вниз вследствие ее наклона в сторону роликов меньшего диаметра, устройство снабжено упором, выполненным в виде кронштейна 19, прикреп- 20 ленного к поперечине стойки 2, с роликом

20 на свободном его конце, взаимодействующим с торцом емкости 18.

Установка работает следующим образом, 25

Сначала проводится подготовительная работа, 8 зависимости от диаметра емкости 18,. подлежащей очистке, устанавливается расстояние между стойками 2 и 3, стойка 3 30 закрепляется болтами к основанию 1. В соответствии с этим регулируются планки 4 и

pBcKocbl 5 llo pëèíe, стойка 3 раздвигается в зависимости от диаметра емкости 18.

В зависимости от длины емкости опор- 35 ные ролики 11 смещаются вдоль валов 7 и 8.

Далее к подготовленному устройству автокраном доставляется подлежащая очистке емкость 18 и устанавливается на опорные ролики горловиной в сторону уклона, т.е, в 40 сторону роликов 11 меньшего диаметра. Затем включается привод 14 и через звездочку

16 на редукторв 15 и звездочку 9, соединенные между собой бесконечной цепью 17. передается вращение ведущему валу 7, э через него опорным роликам 10 и 11, Емкость 18 медленно поворачивается на опорных роликах 10 и 11 íà 180 горловиной вниз, после чего привод 14 отключается.

Далее подводят вибратор 21 и устанавливают его сверху емкости, воздействуя на слой отложений емкости, который от вибрации разрушается и падает, а затем выводится наружу с помощью воды, подаваемой через горловину. Затем включается привод и емкость 18 поворачивается на 180 горловиной вверх. Привод выключается. Емкость автокраном транспортируют к месту постоянного хранения.

Установка проста по конструкции, не сложная в изготовлении и удобна в эксплуатации, на одном и том же устройстве можно очищать емкости любых диаметров и любой длины, Фо рмула изобретения

Установка для очистки емкостей, содержащая оснсвание, установленные на нем стойки с горизонтальными, ведущим и ведомым валами, привод, связанный с ведущим валом, опорные ролики, смонтированные на валах, при этом по меньшей мере один иэ них установлен жестко на ведущем валу, о тл и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей, она снабжена упором, а стойки с ведомым валом и .. ответствующими опорными роликами установлены с воэможностью перемещения в горизонтальной плоскости, причем опорные ролики выполнены различными по диаметру попарно и смонтированы с возможностью перемещения вдоль валов, причем ролики большего диаметра установлены на валах. с одной стороны, а меньшего диаметра — с другой, при этом упор выполнен в виде ролика с вертикальной осью поворота и уст.ановлен на стойках со стороны опорных роликов с меньшим диаметром.

1688951

17

16

Н S 1OuZZ

Puz. l

8ид A

У

Фиг 2 М U 1
