Устройство для изготовления стяжек из проволоки

Устройство для изготовления стяжек из проволоки

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для изготовления стяжек из проволоки и позволяет повысить надежность в работе устройства и качество изготавливаемых деталей . Устройство состоит из двух силовых гидроцилиндров 1 и 2, зубчатого колеса 3, установленного с возможностью вращения в корпусе 4 и подшипнике 5. В проеме зубчатого колеса 3 размещены одноплечие рычаги 6 и фиксирующий сухарик. Рычаги 6 кинематически связаны с гидроцилиндром 1 через тягу 8, фланец 9, траверсу 10 и тяги 11. Зубчатое колесо кинематически связано с гидроцилиндром 2 через зубчатую рейку 12.9 ил.

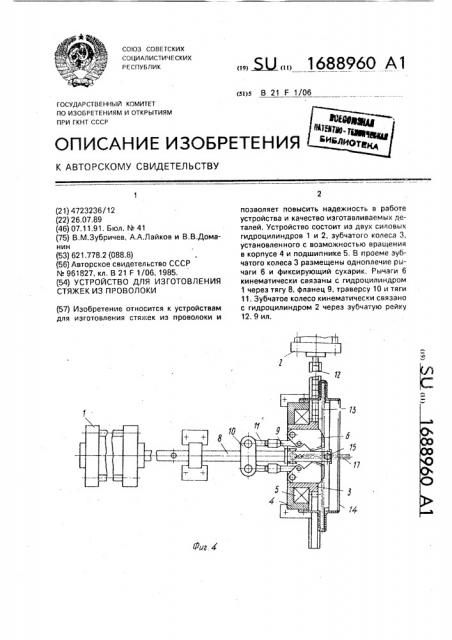

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 21 F 1/06

ГОСУДАРСТВЕННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723236/12 (22) 26,07,89 (46) 07.11,91. Бюл. N 41 (75) В.M.Çóáðè÷åB, А.А.Лайков и В.В.Доманин (53) 621.778.2 (088.8) (56) Авторское свидетельство СССР

М 961827, кл, В 21 F 1/06, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

СТЯЖЕК ИЗ ПРОВОЛОКИ (57) Изобретение относится к устройствам для изготовления стяжек из проволоки и

„„. «рЦ„„1688960 А1 позволяет повысить надежность в работе устройства и качество изготавливаемых деталей. Устройство состоит из двух силовых гидроцилиндров 1 и 2, зубчатого колеса 3, установленного с возможностью вращения в корпусе 4 и подшипнике 5. В проеме зубчатого колеса 3 размещены одноплечие рычаги 6 и фиксирующий сухарик, Рычаги 6 кинематически связаны с гидроцилиндром

1 через тягу 8, фланец 9, траверсу 10 и тяги

11. Зубчатое колесо кинематически связано с гидроцилиндром 2 через зубчатую рейку

12, 9 ил.

1688960

Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления деталей типа стяжек иэ проволоки, Целью изобретения является повышение надежности в работе устройства и качества изготавливаемых деталей, Ча флг, i изобрзжено предлагаемое ус;ройство, вид в плане; на,фиг. 2 — то же, вид сбоку, на фиг, Ф- то же, разрез; на фиг. 4— предлагаемое устройство, вид сверху в разреза; на фиг, 5 - механизм зажима, вид сбоку; на фиг, 6.— механизм скрутки, вид сверху; на фиг, 7. — момент скрутки, вид сбоку в разрезе; на фиг. 8 — сечение А — А на фиг, 7; на фиг, 9 — сечение Б — b на фиг, 7, Устройство состоит иэ двух пневмо- или гидроцллиндров 1 и 2, зубчатого колеса 3, которое вращается в корпусе 4 и подшипнике 5, В проеме зубчатого колеса располагаются одноплечие поворотные рычаги 6 и сухарик 7. Рычаги 6 приводятся в движение гидроцилиндром 1 через большую тягу 8, фланец 9, траверсу 10 и малые тяги 11. Зубчатое колесо 3 приводится во вращение зубчатой рейкой 12, получающей возвратно-поступательное движенле от цилиндра 2, Заготовки стяжек 13 загру>каются в бункео 14, откуда под собственным весом поступаютт в устройство.

На большой тяге 8 выполнен круглый выступ 15, а на рычагах 6 — прорези 16 для заготовки изготавливаемой детали 17, На тяге 8 выполнен также срез 18 под сухарик

7, а сама тяга удерживается от проворачивания винтом 19, установленным в стойке

20 и размещенным в пазу 21, выполненном на большой тяге 8.

Сухарик 7 крепится в Отверстии зубча

ТОГО колеса 3 крышкой 22.

Устройство p36GT88T следующим Об аэом, Заготовка стяжки 13 из бункера 14 попадает нпрореэь большой тяги 8 и на прорези 16 45 рычагов 6, Поршень цилиндра, двигаясь влево, начинает передвигать соединенную со штоком поршня большую тягу 8 и втягивает за собой заготовку стяжки 13, огибая круглый выступ 15 на большой тяге. Рычаги

6 имеют проточки под проволоку. Заготовка стяжки 13 по мере движения большой тяги

8 влево сгибается, проходя по проточкам рычагов 6, и, когда фланец 9 подходит к траверсе

10, последний начинает, двигаясь вместе с большой тягой 8, через малые тяги 11 повооачивать рычаги 6 и сжимать заготовку стяжки 13. После сжатия заготовки стя>кки

13 включается в работу гидроцилиндр 2, который двигает зубчатую рейку 12, поворачивая зубчатое колесо 3 на 360 . Чтобы стяжка при скручивании не соскакйвала с вьытупа

15, она сверху прижимается сухариком 7, Большая тяга 8 имеет срез 18 под сухарик 7. От проворачивания большая тяга 8 удерживается установочным винтом 19 с цилиндрическим концом, завернутым во втулку стойки. под которой в тяге 8 имеется паэ

21, Сухарик выполнен в виде срезанного цилиндра с выступом с одного торца и кольцевым буртиком с другого торца, Выступ сухарика входит в выточку крышки 22, препятствующей выпадению сухарика иэ проема зубчатого колеса 3. Кольцевым буртиком сухарик входит в соответствующую выточку зубчатого колеса, Таким образом при вращении зубчатого колеса 3 тяга 8 и прижатый к ее выступу 15 сухарик 7 не вращаются; Поскольку петля заготовки стяжки 13 зажата между срезом тяги 8 и сухариком 7 вокруг выступа 15 и тоже не вращается, а зубчатое колесо 3 вместе с рычагамй 6 с зажатыми концами заготовки малыми тягами 11 и траверсой 10 вращается вокруг большой тяги 8 и сухарика 7, происходит скрутка стяжки.

После скручивания готовая деталь 17 выталкивается при очередном ходе поршня гидроцилиндра 1 вправо и по — àäàåò в контейнер. После удаления готовой стяжки очередная заготовка стяжки 13 пог1а ает в прорезь большой тяги 8 и ци«л поьторяется, Формула изобретения

Устройство для изготовления стяжек из проволоки, содержащее смонтированные в установленном на основании корпусе с воэможностью осевого перемещения большую тягу на одном конце и фланцем в средней части с выступом, а также механизмы зажима и скручивания концов заготовки, о т л лч а о щ е е с я тем, что, с целью повышения надежности в работе устройства и качества изготавливаемых деталей, механизм скручивания концов заготовки содержит расположенное в корпусе зубчатое колесо с осевым отверстием и двумя лазам ; и закрепленный в осевом отверстии эубча.гого колеса фиксирующий сухарик, механ. з;:. зажима концов заготовки состоит из расположенных в пазах зубчатОГО кОле ".G,,двух поворотных одноплечих рычагов, на торцо8blx поверхностях которых выполнень . i-pGрези, а на сторонах рычагов, обраще:-:нь,х одна к другой, выполнень, гибочные участки для проволоки, смонтированной на 6îïbшой тяге траверсь, установлю":-.ной с воэможностью взаимодействия с фланцем, и двух тяг, однл концы которых соединены с одноплечими рычагами. а другие — с травер16В 8960 сой, при этом устройство дополнительно снабжено бункером для заготовок и двумя силовыми цилиндрами, шток одного из которых соединен с большои тягой, а шток другого посредством зубчатой рейки кинематически связан с зубчатым колесам.

1688960

1680960

1688960 фиГ 9
