Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 23 Р 19/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4767517/08 (22) 12.12.89 (46) 07.11.91. Бюл. ¹ 41 (75) И.Г.Ботез, В.M.Ïîïà, Л.А.Чупина и

А.И.Хаджиогло (53) 621.757 (088.8) (56) Авторское свидетельство СССР № 863302, кл. В 23 P 19/08, 1979. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ УПРУГИХ КОЛЕЦ В КАНАВКИ БАЗОВЫХ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению и повышает качество сборки эа счет уменьшения деформации колец при их установке. Базовая деталь 2 питателем 17 устанавливается соосно штоку 5, а захват 19

„„5U„„1689013 А1 подает упругое кольцо 1 до упора во фрикционный наконечник 12.штока 5. Затем захват 19 зажимает кольцо 1, так чтобы его наружный диаметр стал равен диаметру штока 5. Далее включается привод 10 и гайка 9 перемещается вниз вдоль вращающегося вала 7. При этом зажимные элементы 9 скользят по конической поверхности втулки

6, раздвигаются и прижимают кольцо 1 к наконечнику 12. Затем захват 19 освобождает кольцо 1, а шток 5 поднимается и размещает его напротив канавки в детали 2.

После этого привод 10 вращает вал 7 в противоположном направлении, элементы 11 освобождают кольцо 1 и оно западает в канавку детали 2. 2 ил.

1689013

Изобретение относится к технологическому оборудованик> и может быть использовано в машиностроении. Целью изобретения является повыше-, ние качества сборки за счет уменьшения 5 деформации колец при их установке.

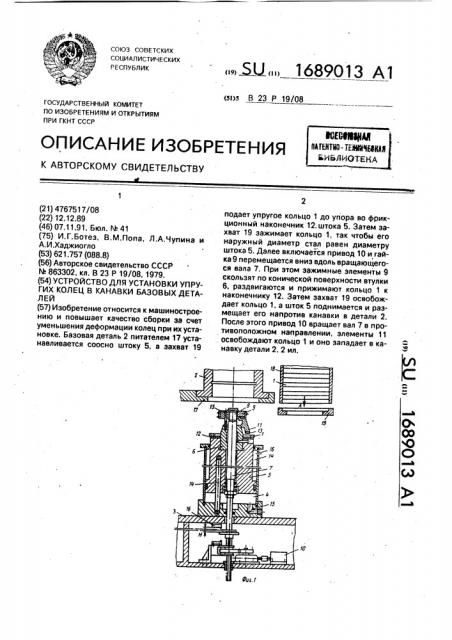

На фиг. 1 предоставлено устройство, общий вид; на фиг. 2 — вид А на фиг. 1.

Устройство для установки упругих колец 1 в канавку базовых деталей 2 содержит 10 корпус 3, силовой цлиндр 4 со штоком 5, на верхнем конце которого закреплена втулка

6 с наружной конической поверхностью, а также вал 7 с резьбой и шейкой 8 у верхнего торца и гайку 9, размещенную на шейке 8. 15

На нижнем конце вала 7 выполнены шлицы, кинематически связывающие вал 7 с приводом t0. В радиальных пазах гайки 9 размещены подпружиненные зажимные элементы 11, при этом на торце штока 5 и 20 на рабочих концах зажимных элементов 11 закреплены фрикционные наконечники, со.ответственно 12 и 13, Штифты 14 и 15 исключают поворот штока 5 и гайки 9, а конечный выключатель 16 определяет верх- 25 нее положение штока 5.

Устройство, кроме того, содержит питатель 17 для базовых деталей 2, магазин 18 и захват 19 для колец 1, Устройство работает следующим обра- 30 зом.

В исходном положении шток 5 нахоцится в нижнем положении, а гайка 9 — у торца вала 7, Базовая деталь 2 питателем 17 устанавливается соосно с валом 7, Одновремен- 35 но захват 19 подает кольцо 1 до взаимодействия с фрикционным наконечником 12 штока 5, после чего сжимает кольцо 1 до тех пор, пока его наружный диаметр станет равным диаметру штока 5. 40

Затем включается привод 10, и гайка 9 начинает перемещаться вниз вдоль вала 7, При этом зажимные элементы 11 скользят по конической поверхности втулки 6 и раздвигаются. В конце хода гайки 9 элементы

11 прижимают кольцо 1 к наконечнику 12 штока 5. Далее захват 19 освобождает кольцо 1 и возвращается в исходное положение под магазином 18, а шток 5 поднимается вверх, устанавливая сдеформированное кольцо 1 напротив канавки в детали 2, После этого вал 7 получает вращение в обратную сторону, гайка 9 поднимается вверх, зажимные элементы 11 освобождают кольцо 1 и оно западает в канавку детали 2. После этого шток 5 опускается, и цикл работы устройства повторяется.

Формула изобретения

Устройстводля установки упругих колец в канавки базовых деталей, содержащее корпус, силовой цилиндр со штоком, втулку, подпружиненные зажимные элементы, имеющие возможность синхронного перемещения в радиальных направлениях, а также питатели для базовых деталей и упругих колец, о т л и ч а ю щ е е с я тем, что, с целью повышения качества сборки, устройство снабжено валом, размещенным с возможностью поворота в центральном отверстии штока, с резьбовой шейкой у верхнего торца и гайкой, размещенной на упомянутой шейке вала, а шток и зажимные элементы снабжены наконечниками из фрикционного материала, кроме того питатель для упругих колец выполнен в виде захвагэ, втулка закреплена на штоке, а ее наружная поверхность выполнена коническои. а зажимные элементы размещены на гайке и имеют возможность взаимодействия с наружной поверхностью втулки.
