Устройство для разметки пакета текстильных деталей

Устройство для разметки пакета текстильных деталей

Иллюстрации

Показать все

Реферат



Изог рг гение применяется для разметки преимущественно такстильных деталей, имеющих декоративные шчи и служащих обивкой сидений в автомобилях. Целью изобретения является повышение удобства в пользовании. Устройство содержит стол с закрепленными на нем штырями для фиксации размечаемых деталей и разметочные линейки. Устройство снабжено дополнительно подпружиненными несущей и разметочной рамками , связанными шарнирным соединением с осью проходящей по поперечине несущей рамки. Разметочные линейки установлены на разметочной рзмке. При этом нс-сущоя рамка оми ,у-„оьэча а.арнирно на CTO/ie, а штыри /мегот свьрхность. выполненную радиусом рапном длине несушей рамки. 1 л.п. Г1 . f ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 25 Н 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

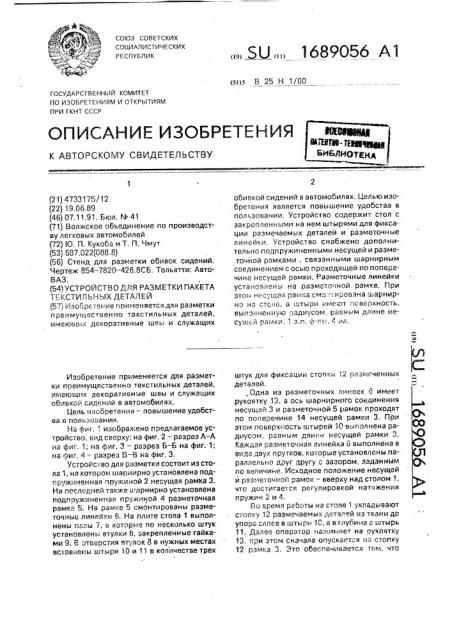

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4733175/12 (22) 19.06,89 (46) 07,11,91. Бюл. N 41 (71) Волжское объединение по производству легковых автомобилей (72) Ю, П. Кукоба и Т. П. Чмут (53) 687.022(088,8) (56) Стенд для разметки обивок сидений.

Чертеж 854 — 7820-426.8СБ, Тольятти: АвтоВАЗ. (54) УСТРОЙCTBО ДЛЯ PA3МЕТКИ ПАКЕТА т КСТИЛЬНЬ1Х ДЕТАЛЕЙ (57) Изобретение поименяется для разметки преимущественно такстильных деталей, имеющих декоративные швы и служащих

Изобретение применяется для разметки преимущественно текстильных деталей, имеющих декоративные швы и служащих обивкой сидений в автомобилях.

Цель изобретения — повышение удобства в пользовании, На фиг. ", изображено предлагаемое устройстeo., вид сверху; на фиг, 2 — разрез А — А на фиг. 1; на фиг, 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез В-В на фиг, 3, Устройство для разметки состоит из стола 1, на котором шарнирно установлена подпружиненная поужиной 2 несущая рамка 3.

На последней также шарнирно установлена подпружиненная пружиной 4 разметочная рамка 5, На рамке 5 смонтированы разметочные линейки 6, На плите стола 1 выполнены пазы 7, в которые по несколько штук установлены втулки 8, закрепленные гайками 9. F» отверстия втулок 8 в нужных местах вставлены штыри 10 и 11 в количестве трех

„„5U„„ 168у056 Al обивкой сидений в автомобилях. Целью изобретения является повышение удобства в пользовании. Устройство содержит стол с закрепленными.на нем штырями для фиксации размечаемых деталей и разметочные линейки. Устройство снабжено дополнительно подпружиненными несущей и разметочной рамками, связанными шарнирным соединением с осью проходящей по поперечине несущей рамки. Разметочные линейки установлены на разметочной рамке. Г!ри этом несущая рамка смо,-.:ирована шарнирНо на cTc, !G, а штыри имеют поверхность, выполненную радиусом, равным длине несущ=й рамки. 1 з,п. ф-л.-:, 4 ил, штук для фиксации стопки 12 размеченных деталей.

„Одна из разметочных линеек 6 имеет рукоятку 13, а ось шарнирного соединения несущей 3 и разметочной 5 рамок проходят по поперечине 14 несущей рамки 3, При этом поверхность штырей 10 выполнена радиусом, равным длине несущей рамки 3.

Каждая разметочная линейка 6 выполнена в виде двух прутков, которые установлены параллельно друг другу с зазором, заданным по величине. Исходное положение несущей и разметочнай „à"ìîê — вверху над столом 1, что достигается регулировкой натяжения пружин 2 и 4.

Во время рабсты на столе 1 укладывают стопку 12 размечаемых деталей иэ ткани до упора слоев в штыри 10, а в глубине в штырь

11, Далее оператор нажимает на рукоятку

13, при этом сначала опускается =: стопку

12 рамка ". Зто обеспечивается тем, что пружина 4 натянута с большей силой, чем пружина 2, Затем на стопку деталей укладывается рамка 5 с линейками 6, Оператор мелком в зазоре между прутками ра",ìåòo÷ных линеек 6 наносит метки, после чего огпускает рукоятку 13, Рамки 3 и 5 поднимаются в исходное верхнее положение.

Оператор снимает верхнюю разметочную деталь, устройство готово к разметке следующей детали. При необходимости размечать детали ppyrpf) конструкции штыри 10 и

11 переставляют.в отверстия других втулок

8, заранее gñòàíîaëåííûõ в пазах 7 стола 1 относительно разметочных линеек 6.

Если вводятся в производство новь:е детали обивки сидений автомобилей, на которых требуется производить разм,:::тку положения декоративны«швов, запасные втулки 8 в любых удобных пазах 7 выставляются относительно разметочных линеек 6 по новой размечаемой детали. Для разметки новой детали достаточно переставить только штыри 10 и 11.

Благодаря тому, что несущая рамка 3 укладывается своей поперечиной 14 нв стопку 12 деталей, разметочная рамка 5 укладывается на стопку деталей всегда параллельно верхней размечаемой детали независимо от толщины стопки.

Наличие большо-о количества пазов 7 в столе 1 и подвижности втулок 8 позволяет производить быструю наладку устройства на новые модели изделий и кооректировку положения разметочных линий.

Выполнение разметачных линеек в ви5 де двух параллельных стержней позволяет производить во время разметки самозаточку мелков и наносить линии постоянной толщины.

10 Формула изобретения

1. Устройство для разметки пакета текстильных деталей, содержащее стол с за<рег1ленными на нем штырями для фиксации размечаемых деталей и разметоч15 ные линейки, о тл и ч а ю щ е е с я тем, что, с целью повышения удобства в пользовании, оно снабжено дополнительно подпружиненными несущей и разметочной рамками, связанными шарнирным соедине20 нием с осью,. проxoäÿùåé по поперечине несущей рамки, а разметочные линейки установлены на разметочной рамке, при этом несущая рамка смонтирована шарнирно на столе. а штыри для фиксации раэмечаемых

25 деталей имеют поверхность, выполненную радиусом, равным длине несущей рамки.

2. Устройство по п,1, отл ича ю щеес я тем, что каждая разметочная линейка выполнена в виде двух прутков, установлен30 ных параллельно друг другу с зазором, заданным по величине, 1689056

8--8

Составитель С,Москалев

Редактор M.Стрельникова Техред М.Моргентал Корректор С.Черни

Заказ 3770 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Па1ент", г. Ужгород, ул.Гагарина, 303
