Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (10 (5%)5 В 28 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0с

00 О

С) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4727723/33 (22) 02.08.89 (46) 07,11.91. Бюл. М.41 (71) Институт кибернетики АН АЗССР (72) Т.А.Алиев, P.Ã.Ãàäæèåâ, Э,Э.Зейналов и

Ч.А. Бабаев (53) 691.327(088.8) (56) Авторское свидетельство СССР

М 1102791, кл. В 28 В 11/00, 1983.

Авторское свидетельство СССР .

М 1404359, кл. В 08 В 11/00, 1986. (54) УСТРОЙСТВО УПРАВЛЕНИЯ РЕЖИМОМ ТЕРМООБРАБОТКИ БЕТОННЫХ И

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ (57) Изобретение относится к области тепловлажностной обработки бетонных и железобетонных изделий. Позволяет упростить конструкцию устройства и уменьшить энергоэатраты за счет сокращения объема памяти запоминающего блока. Содержит датчик температуры, помещенный в камеру тепловой обработки и включенный в измерительный мост 2, усилитель 3 рассогласования, исполнительный механизм

5 заслонки паропровода, кнопку 7 "Пуск", генератор 8 импульсов, сигнализатор 9, первый счетчик 10, запоминающий блок

11, эадатчик 12, блок 13 сравнения, инвертор 14, второй (реверсивный) счетчик 15 и цифроаналоговый преобразователь 16. За. датчик 12 состоит иэ переключателя и шифратора. 3 ил.

1689078

Изобретение относится к области тепловлажностной обработки бетонных изделий.

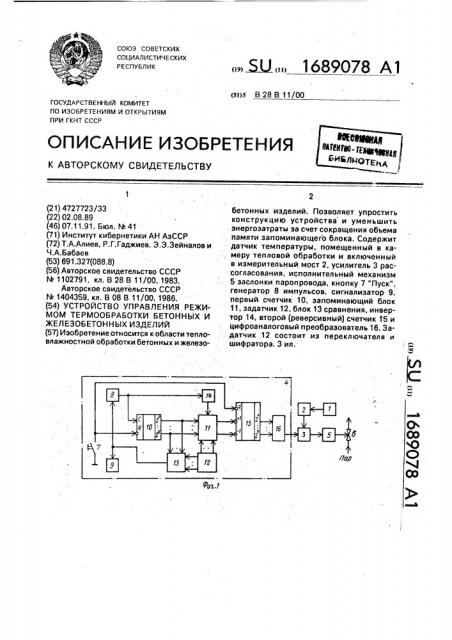

Цель изобретения — упрощение конструкции устройства и уменьшение энергозатрат, На фиг. 1 представлена структурная схема устройства, на фиг. 2 — структурная схема задатчика; на фиг. 3 — временные диаграммы работы устройства: а) состояние кнопки "Пуск" (нажатому состоянию соответствует логический "0"; б) состояние на входе управления генератора импульсов; в) выход генератора импульсов, r) напряжение на входе суммирования второго счетчика импульсов; д) напряжение на входе вычитания второго счетчика импульсов; е) выходное напряжение цифроаналогового преобразователя.

Устройство содержит датчик 1 температуры, помещенный в камеру тепловой обработки бетонных иэделий и включенный в измерительный мост 2, усилитель 3 рассогласования, программный блок 4 и исполнительный механизм 5 заслонки 6 паропровода.

Программный блок 4 включает кнопку 7

"Пуск", генератор 8 импульсов, сигнализатор 9, первый счетчик 10 импульсов, запоминающий блок 11, задатчик 12, блок 13 сравнения, инвертор 14, второй (реверсивный) счетчик 15 импульсов, а также цифроаналоговый преобразователь 16 (ЦАП).

Задатчик 12 содержит переключатель

17. выполненный в виде набора выключателей 17--1 — 17-m, например тумблеров или кнопок с независимой фиксацией, и шифратор 18.

Устройство работает следующим образом.

Датчик преобразует температуру в камере тепловой обработки бетонных изделий в пропорциональное значение электрического сопротивления, В результате напряжение на выходе измерительного моста 2 будет в каждый момент времени соответствовать измеряемой температуре. Усилитель

3 сравнивает e î напряжение с выходным напряжением программного блока 4. При наличии рассогласования напряжений их разность усиливается и поступает на исполнительный механизм 5, устанавливающий заслонку 6 паропровода в новое положение, способствующее уменьшению рассогласования заданного и текущего значений температуры в камере термообработки, В результате тепловой режим обработки бетонных иэделий будет соответствовать заданному графику, 15

В памяти программного блока 4 хранится несколько применяемых в производстве бетонных изделий графиков (программ) термообработки, записанных в виде массивов цифровых кодов в запоминающий блок 11.Выбортой или иной программы осуществляется набором соответствующего двоичного кода с помощью выключателей 17 — 1 — 17 — m, причем на первых выходах эадатчика 12 появляется двоичный код номера программы, а на вторых выходах — двоичный код, преобразованный из кода номера программы шифратором 18 и пропорциональный длительности данной программы, Для запуска устройства кратковременно нажимают кнопку 7 "Пуск". При этом обнуляются первый 10 и второй 15 счетчики импульсов. Напряжение на выходе ЦАП 16 становится равным нулю, что соответствует принятому началу графика термообработки (например, 20 С); Одновременно в результате неравенства выходного кода первого счетчика 10 ненулевому коду на вторых выходах задатчика 12 на выходе блока 13 сравнения вырабатывается активный (высокий) логический уровень, запускающий генератор 8 и устанавливающий сигнализатор 9 в состояние, сигнализирующее о незавершенности процесса термообработки.

Генератор 8 начинает вырабатывать последовательность импульсов, подсчитываемых первым счетчиком 10 и преобразуемых им в линейно нарастающий цифровой код.

Этот код совместно с кодом на первых выходах задатчика 12 образует код адреса, по которому иэ памяти запоминающего блока

11 выбираются хранящиеся в соответствующих ее ячейках двухразрядные двоичные коды приращения температуры, которые выдаются на выход запоминающего блока

11 при наличии на его выходе выборки разрешающего логического уровня, формирующегося на выходе инвертора 14, При этом во время переключения первого счетчика 10, т.е, изменения адреса блока 11, выходное напряжение инвертора 14 запрещает работу запоминающего блока 11 на полтакта работы генератора 8, а на следующие полтакта — разрешает. В результате на входах суммирования и вычитания второго счетчика 15 появляются импульсы, изменяющие содержимое этого счетчика в сторону увеличения или уменьшения. Если обозначить логическое состояние на первом выходе запоминающего блока 11(вход суммирования второго счетчика 15) через "Х", а состояние на втором выходе(вход вычитания второго счетчика 15) через "Y", то код XY=-01 будет соответствовать изменению содержимого второго счетчика 15 на +1; код XY=-10 — из1689078 менению на — 1; код XY=11 — сохранению предыдущего значения выходного кода (ситуация XY=00 является для реверсивных счетчиков недопустимой).

Изменение выходного кода второго счетчика 15 вызывает пропорциональное изменение выходного напряжения ЦАП 16, которое является выходным напряжением программного блока 4. Таким образом, ре- 10 гулирование температуры в камере тепловой обработки бетонных изделий производится согласно записанной в запоминающий блок 11 программе.

Выполнение программы завершается в момент, когда код на выходе первого счетчика 10 становится равным коду на вторых выходах задатчика 12. Логическое состояние на выходе блока 13 сравнения изменя-. 20 ется при этом на противоположное (пассивное), останавливающее дальнейшую работу генератора 8 и устанавливающее сигнализатор 9 в положение "Конец обработки", 25

После извлечения иэ камеры обработанных изделий и замены их на полуфабрикаты устройство может быть запущено вновь нажатием кнопки 7.

Снижение емкости памяти запоминаю- 30 щего блока за счет использования блока сравнения, инвертора и второго счетчика позволяет значительно уменьшить энергопотребление электронной части устройства.

Снижается энергопотребление храня- 35 щей программу части устройства и количество микросхем. Кроме того, снижается объем работ по программированию микросхем постоянной памяти, Положительный эффект усиливается при увеличении темпе- 40 ратурного диапазона и длительности программы, а также точности регулирования.

Формула изобретения

Устройство управления режимом термообработки бетонных и железобетонных изделий, содержащее датчик температуры в камере тепловой обработки, соединенный с входом измерительного моста, выход которого подключен к первому входу усилителя рассогласования, выход которого подключен к исполнительному механизму заслонки паропровода, цифроаналоговый преобразователь, выход которого подключен к второму входу усилителя рассогласо вания, генератор, выход которого подключен к счетному входу первого счетчика, вход сброса которого соединен с кнопкой "Пуск", задатчик, выполненный в виде последовательно соединенных переключателя и шифратора, запоминающий блок, к одним адресным входам которого подключены выходы первого счетчика, к другим— первые выходы задатчика, и сигнализатор, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции устройства и уменьшения энергозатрат, оно снабжено блоком сравнения, инвертором и вторым счетчиком, причем кнопка "Пуск" соединена с входом сброса второго счетчика; выходы которого подключены к соответствующим входам цифроаналогового преобразователя, выходы первого счетчика подключены к первым входам блока сравнения, к вторым входам которого подключены вторые выходы задатчика, которые являются выходами шифратора, выход блока сравнения подключен к входу сигнализатора и генератора, выход которого через инвертор соединен с соответствующим входом выборки запоминающего блока, выходы которого подключены соответственно к входу суммирования и входу вычитания второго счетчика, первыми выходами задатчика являются выходы переключателя.

1689078 г

5 е два.,У
