Изобретение относится к складскому оборудованию, в частности к механизированным складам для хранения грузов в таре. Цель изобретения - расширение технологических возможностей за счет хранения хрупких грузов и упрощение конструкции, Склад включает проходные стеллажи 1, снабженные с противоположных сторон штабелерами 2,3с телескопическими столами 12, 13 Стеллажи оборудованы цепными контурами 18 в каждой ячейке, которые связаны пластинами для размещения грузов 20, телескопические столы 12, 13 снабжены толкателями, расположенными с возможностью взаимодействия с упорами, закрепленными на пластинах для шагового перемещения цепных контуров 18. 1 з.п, ф-лы, 4 ил.

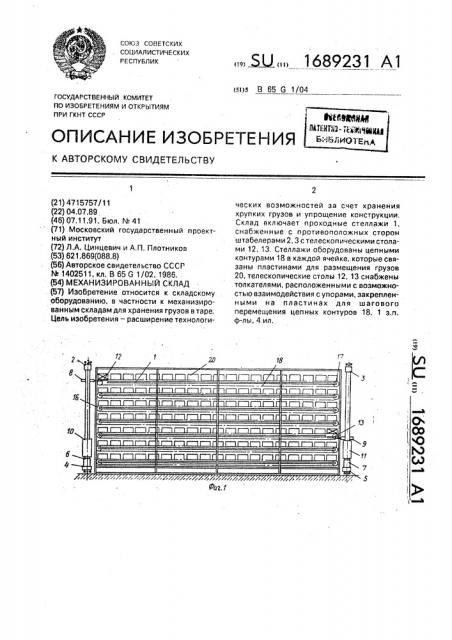

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4715757/11 (22) 04.07.89 (46) 07.11.91. Бюл. М 41 (71) Московский государственный проектный институт (72) Л.А. Цинцевич и А.П. Плотников (53) 621.869(088.8) (56) Авторское свидетельство СССР

М 1402511, кл. В 65 G 1/02, 1986, (54) МЕХАНИЗИРОВАННЫЙ СКЛАД (57) Изобретение относится к складскому оборудованию, в частности к механизированным складам для хранения грузов в таре, Цель изобретения — расширение технологи„„53J 1689231 А1 ческих возможностей за счет хранения хрупких грузов и упрощение конструкции.

Склад включает проходные стеллажи 1, снабженные с противоположных сторон штабелерами 2, 3 с телескопическими столами 12, 13. Стеллажи оборудованы цепными контурами 18 в каждой ячейке,.которые связаны пластинами для размещения грузов

20, телескопические столы 12, 13 снабжены толкателями, расположенными с возможностью взаимодействия с упорами, закрепленн ыми на пластинах для шагового перемещения цепных контуров 18. 1 з.п. ф-лы, 4. ил.

1689231

5 10

35 ,л 0

Изобретение зтносится к складскому оборудованию, н астност1 к механизированным склндам для хрянен ля Гp,/30н н тяр8.

Цель изÎбрете лия — ряс«ллре«ие технологических возможностей за с .8) хранения

ХРУПКИХ ГРУЗОЕ) И /П РОЩ8НИ8 KOHCTP> КЦИИ, 1-!а фиг. 1 изображен клад, общий нид; на фиг, 2 — схема загрузки груза; ня фиг. 3— схема !Зазг()узки Г()уза; на фиГ. 4 — p33pee

А — А на фиг. 2, Г/1еханизиронанный .:клад состоит из многоярусных сгеллажей 1 со сквозньпли ячейкЯми. ВДОль с) елла>кей с пративапО ложных сторон я .еек располс>кены дна ш) збелера 2 и 3 с тележка>ли 4 и 5 с г)ривода и

6 и 7 тележск, каретками 8 и 9 с пр лвода и

10 и 11 кареток, HB каретках установлены телес;Of III IeñKèe стОлы 12 и 13 с принада1 и

14 ll 15 OTÎ/toB. В ни>кней части ка>кдОй s) eéки на осях закреплены звездочки 16 и 17, 1!ерез зг)ездочки, располс>кснные с ка>кдсй стороны ячейки, проходит дна г)ерт1лкально зам к Пут ых цеп и ых контура 8, Параллель— ны8 UBTB11 цепных кантуpOEI 18 связаны пла стинами 19 с шагом, равным размеру груза

20. На концах пластин 9 зя:<реплены ролики 21, Для опоры роликов 21 предусмотрены продольные напра))ляк)щие 22, На пласт««ах 19 закрзплены упоры 23. Выдвижные платформы 24 и 25 телескопических столов

12 и 13 снаб;кены толкателями 26 и 27. Толкатели 26 распола>кены на телескопическсм сталс штабелсра 2 со сторонь: загрузки ск/ ада, я тал кател и 27 — на тсл еск оп ическсм столе штабелера 3 со стсрсны разгрузки склада.

В исходном положе.)).и штабелер 2 находится E) месте приема груза 20, После приема груза гележка 4 с пр1.водам 6 штябелера 2 смещается:< нужному ряду стеллажа склада 1, "рабатынает привод 1Г1, Каретка 8 поднимается до уровня нужной ячейки, С I)0 01 fbIO г) ринодcl 14 телескопический стал 12 выдвигается вместе с грузом н сторону Я ейки. ПГ)и этом талкатели 26 выдвижной платформы 24 кантактирук>т с упорами 23 верхних ветвей цепных кантурон 18 и сднигают упоры 23 н глубину ячейки н B заданный ШЯГ. При этОм сдвига)ат - н этот шаг все ранее устаноггGHhLI8 на цеги грузы. После спускан1л)э каретки 8 Груз 20 остается ня пластина>. 19 ие; 8А. Платформа

24 телескопического стола 12 вознращаетс-", в среднее положение, Штабелер 2 зознраща8тся н пазици)0 Г р1Лема груза, и цикл псBr0PS)8TCS), ЯЗ"Peel:Я ЗЯПОnl!ЯННОЙ ЯЧЕйки осуществлsleTcs с прстивоположной стороны склада штабелером 3 независимо от штабелера 2. При этом с помощью тележки

5 с приводом 7 штабелер 3 перемещается к ну>кному ряду стеллажей. Срабатывает привод 11. Каретка 9 поднимается до уровня разгружнеглой ячейки, В сторону стеллажа выдвигается платформа 25 телескопического стола 13, После подьема каретки 9 груз оказывается на платформе 25, Тол катели 27 платформы входят в зацепление с упорами

23 верхней BBTBl контура 18, Платформа 25 телескопического стола 13 сдвигается в стоpcI-у разгрузки на заданный шаг, При этом сдвигаются на шаг все грузы 20 данной ячейки, Каретка 9 поднимается, и толкатели

27 платформы 25 выходят из зацепления с упорами 23 контуров и платформа 25 вместе с грузом возвращается н исходное поло>кение. Каретка 9 опускается в нижнее положение и передает груз на приемное устройство склада. Цикл разгруз:<и повторяется. При загрузке склада усилие на смещение контурон передается через упоры, что позволяет использовать данну о конструкцию пои складировании хрупких грузов.

Формула изобретения

1. Механизированный склад, содержащий многоярусные стеллажи с проходными ячейками, внутри каждой из которых размещен шаговый конвейер для перемещения грузов, и установленньle по одному с каждого конца ячеек краны-штабелеры, на подьемно-опускной платформе каждого иэ которых смонтированы телескопический захват и толкатели с упорами на свободных концах для взаимодействия с ответными упорами на шаговом конвейере и перемеще-, ния последнего н направлении выдачи грузов, о т л и а ю шийся тем, что, с целью упрощения конструкции и повышения сохранности грузов, толкатели прикреплены к абра)ценному в сторон>/ ячеек концу верхней выд1)и>к«ой платформы телескопического захвата каждого крана-штабелера.

2.Складпоп.1, отлича ощийся тем, что ша гo8ы и кон вейер ках<дой ячейки выполнен в виде параллельных цепных канТуроВ с площадками для размещения грузов, а ответные упорь, соединены с каждой из площадок с вазможнастыа взаимодействия с упорами та..., этелей при их расположении на нерхних ветвях цепных контуров.
