Устройство для перегрузки сыпучего материала

Устройство для перегрузки сыпучего материала

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортирующим устройствам и может быть использовано для заполнения сыпучими грузами емкостей. Цель изобретения - повышение производительности. Труба содержит плоскую стенку 1 и криволинейную 2 с поперечными гофрами. Между стенками трубы по всей ее длине установлена вставка 3 с продольными гофрами, что позволяет за счет распрямления гофр вставки 3 на выходном конце трубы повысить ее производительность . Фиксация и измерение положения трубы в загружаемой емкости осуществляется при помощи тяг 4, а подача сыпучего материала - через горловину. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 G 11/10

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

БМБЛЧ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

Оа

Ма

ЪФ (61) 1615082 (21) 4361143/11 (22) 05.01.88 (46) 07,11.91. Бюл. М 41 (71) Одесский политехнический институт и

Одесский филиал Всесоюзного института по проектированию организаций энергетического строительства "Оргэнергострой" (72) В.Г. Морозов, Б.Н. Бирюков. Ю,Н. Дубинчук, А.В. Горбачев и Н.К. Наремский (53) 621.86(088.8) (56) Авторское свидетельство СССР

N. 1615092, кл, В 65 G 67/02, 1987, (54) УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ СЫПУЧЕГО МАТЕРИАЛА

„„5U„„1689235 А2 (57) Изобретение относится к транспортирующим устройствам и может быть использовано для .заполнения сыпучими грузами емкостей. Цель изобретения — повышение производительности. Труба содержит плоскую стенку 1 и криволинейную 2 с поперечными гофрами. Между стенками трубы по всей ее длине установлена вставка 3 с продольными гофрами, что позволяет за счет распрямления гофр вставки 3 на выходном конце трубы повысить ее производительность. Фиксация и измерение положения трубы в загружаемой емкости осуществля- ется при помощи тяг 4, а подача сыпучего материала — через горловину. 4 ил.

1689235

Изобретение относите=, к транспортирук>щим устройствам, D, астности„для заполнения ыпучими грузами емкостей, и может быть использовано для загрузки складов, железнодорожньlx цистерн, спецвагонов, трк>мов судов и т.п, является усовершенствованием изобретение по основному авт, cD, М 1615082.

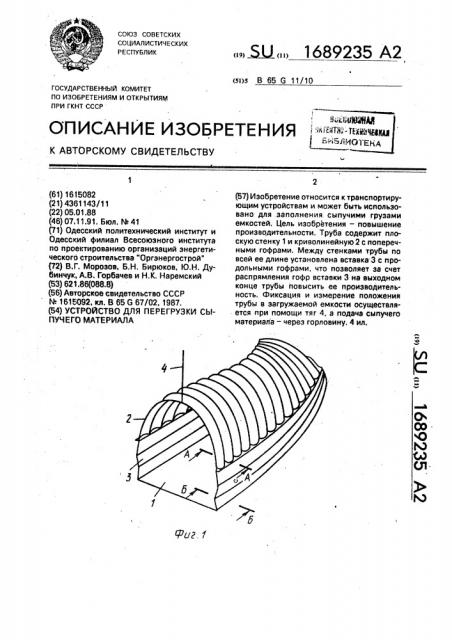

Цель изобретения — повышение производительности, На фиг. 1 показана сг:ускная труба, вид в аксонометрии; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Ь-Б на фиг. 1; I- a фиг. 4 — труба, вид сбоку.

Труба содержи 1 плоску о стенку 1 и крйволинейну|О 2 с поперзчными гофрами, а также располо>кенные между ними вставки, 3 с продольными гофрами, Фиксация и из- менение положения трубы в загружаемсй емкости осуществляется при помощи тяг 4, а подача сыпучего материала — через горловину 5.

Труба работает следу ощим образом.

Со сжатыми продольными гофрами трубу вертикально вводят в загрузо гное отверстие емкости. Стыкуют входную часть трубы с горловиной 5, в котор> подается сыпучий груз, С помощью тяг 4, прикрепленных к выходному концу трубы, ее фиксируют во внутреннем пространстве загружаемой емкости под заданным углом возвышения с4, После открывания выпускной задвижки (l-,е показана) груз из горловин ь, 5 под действием силы тяжести или принудительно поступает в отпускную трубу, . 1ри движении 1-а начальном вертикальном участке трубы груз равномерно распределяется по площади ее поперечного сечения. На изсибаемом участке трубы, т,е, при отклонении ее ()Y вертикали, основная динамическая нагрузка приходится на плоску о ладкую часть стенки 1. При этом под действием силы тяжести сыпучего груза на плоскую стенку 1 на криволиней5 ном участке трубы распрямляются продольные гофры, причем в наибольшей степени— на участке, прилегающем к выходному концу трубы. Ввиду распрямления продольных гофр сыпучий груз по мере приближения к

10 выходному концу трубы преимущественно контактирует с гладкой плоской стенкой 1 и распрямленными продольными гофрами. В этом случае коэффициент внешнего трения движения принимает минимальное значе15 ние, что облегчает условия движения груза по внутренней поверхности трубы. Под угломсг.сыпучиЙ груз через выходное отверстие выходит из трубы, Наличие продольных гофр позволяет

20 свести до минимума энергозатраты на преодоление сопротивления движущемуся сыпучему материалу, Распрямленные продольные гофры являются также направляющими для потока сыпучего груза, упоря25 дочивая его движение в направлении выходного отверстия трубы и, соответственно, заданной точки загружаемой емкости.

Формула изобретения

Устройство для перегрузки сыпучего материала по авт. Ce. ¹ 1615882, о т л и ч а ющ е е с я тем, что, с целью повышения производительности, между стенками, од35 на из которых выполйена с гофрированной поверхностью, а другая — плоской, по всей длине установлены вставки из гибкого материала, выполненные с продольными гофрами.
