Предохранительное устройство строительного подъемника

Предохранительное устройство строительного подъемника

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному машиностроению, в частности к предохранительному устройству строительного подъемника. Цель изобретения - расширение эксплуатационных возможностей за счет использования устройства на подъемниках с поворотной платформой и повышение удобства в работе . Устройство содержит рамку со сферическими губками, закрепленную на мачте 1 посредством опорных 23 и фиксирующих бюро СереЙСТемностнойству ретех возания отной раборичечте 1 ющих элементов, а также механизм стопорения платформы на заданном уровне, включающий в себя гильзу, закрепленную на рамке с расположенной в ней поворотной фигурной втулкой 11, имеющей подпружиненный рычаг 15 и упор 12, контактирующий с концевым выключателем 13 привода вертикального перемещения платформы. Во втулке 11 выполнено прямоугольное отверстие, в котором установлен ползун, контактирующий с платформой. При рабочем положении платформы, когда ее поворачивают, срабатывает конечный выключатель 13, отключая привод лебедки. Выключатель 13 выходит из контакта с упором 12 при повороте фигурной втулки 11. Последняя поворачивается при взаимодействии ее ползуна с трубой, закрепленной на платформе при ее повороте. В этом случае блокируется вертикальное перемещение платформы. При возвращении платформы при ее повороте в исходное положение она может опускаться вниз.3 ил. СО с

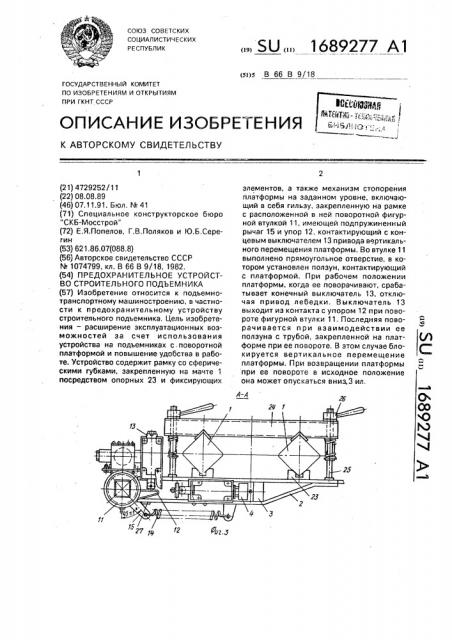

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 66 В 9/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4729252/11 (22) 08.08.89 (46) 07.11.91. Бюл, N 41 (71) Специальное конструкторское бюро

"CK6-Мосстрой" (72) Е,Я.Попелов, Г.B.Ïoëÿêîâ и Ю.Б,Серегин (53) 621,86.07(088.8) (56) Авторское свидетельство СССР

М 1074799, кл, В 66 В 9/18, 1982. (54) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО СТРОИТЕЛЬНОГО ПОДЪЕМНИКА (57) Изобретение относится к подъемнотранспортному машиностроению, в частности к предохранительному устройству строительного подъемника. Цель изобретения — расширение эксплуатационных возможностей за счет использования устройства на подъемниках с.поворотной платформой и повышение удобства в работе. Устройство содержит рамку со сферическими губками, закрепленную на мачте 1 посредством опорных 23 и фиксирующих

„„SU „„1689277 А1 элементов, а также механизм стопорения платформы на заданном уровне, включающий в себя гильзу, закрепленную на рамке с расположенной в ней поворотной фигурной втулкой 11, имеющей подпружиненный рычаг 15 и упор 12, контактирующий с концевым выключателем 13 привода вертикального перемещения платформы. Во втулке 11 выполнено прямоугольное отверстие, в котором установлен ползун, контактирующий платформой. При рабочем положении платформы, когда ее поворачивают, срабатывает конечный выключатель 13, отключая привод лебедки. Выключатель 13 выходит из контакта с упором 12 при повороте фигурной втулки 11. Последняя поворачивается при взаимодействии ее ползуна с трубой, закрепленной на платформе при ее повороте, В этом случае блокируется вертикальное перемещение платформы. При возвращении платформы при ее повороте в исходное положение она может опускаться вниз,3 ил.

1 89277

Изобретение относится к подьемнотранспортнаму машинастрае - ию, в частности к и редох ра ни тег ь нам у устрайст зу строительного падьемника, Цель изобретения — расширение эксплуатационных вазможностей BB счет использования устраиства на Г одъем(!Иках с поворотной платформой и г овы ление удобства в работе.

На фиг.1 показан подъемник, расположенный у строительных лесов, Общий вид; на фиг.2 — узел! На фиг,1, HB иг.З вЂ” разрез

А — А на фиг,1, Предохранительное устройство содержит установленную на мачте 1 рамку 2 сс сферическими губками ". и 4, "убка 3 неподвижна, а губка 4 расположена на подпружиненном пружиной 5 штоке 6 с втулкой 7 и упором 8, последний постоянна воздействует на конечный выключатзль 9, -.,акже закрепленный на рамке 2. На замка 2 также жестко закреплена гильза 10, в которой установлена с возможностью псвората фигурная втулка 11 с упором 12, взаимодействующим с конечным выключателем 13 и подпружиненным пружиной 14 рычагом 15. Втулка 11 вьгполнена с прямоугольным Огверстием 16, н котором установлен с вазможностью осевого перемещения прямоугольный рубчатый голзун 17, Последний взаимодействует с прямоугольной трубкой 18, прикрепленной к платформе 19. Между губками 3 и 4 рамки проходит грузовОЙ трос 20 с кулачкОм 21 лебедки с приводом 22, Рамка 2 смонтирована на мачте 1 подьемника посредством опорных элементов 23 и фиксируется планкой 24 со штыаями 25 и гайками 26. Рычаг 15 фигурной втулки 11 ограничивается при навороте ее упорам 27.

Устройство работает следующим образом.

При монтаже лесов устанавливаю i подъемник с поворотной платформой, При этом по мере возведения лесов наращивают мачту подъемника и предохранительное устройство переставляют по мачте на верхнюю секцию, для чего расфиксируют гайки

26 и отводят планку 24, Переставив по мачте опорные элементы 23 рамки 2 в нужное место, прижимают планку 24 и закручивают гайки 26, При движении платформы 19 в крайнее верхнее положение грузовой KBHBT 20 с «улачком 21 воздействует на губки 3 и 4. При этом подвижная губка 4 через шток 6 и упор

1О л

°;)

2О

3Q

Ч1

5Î

8 освобождает ролик конечного выключателя 9, который блокирует движение платформы 19 вверх, отключая привод 22 лебедки (вниз платформа 19 мажет перемещаться), При подходе платформы 19 HB разгрузочную отметку паямоугольная труба 18,:-;Bêpåïленная на ней, взаимодействует с палзунам

17.

При повороте платформы 19 Bv!8cTB с прямоуГольной трубой 13 паварачиваетсЯ и ползун 17, который, в сваю очередь, поворачивает втулку 1" с упором 12. i госледний освобождает KGHTBKTRpg ащий c HMM o!389ный выключатель 13, <атарый IIpop9i998т цепь управления лебедкой на движение платформы 19 вверх и вниз

Б данном случа". праиззодя.г рабату на платформе, По окончании работы платформу 19 повара- ивают 9 исходное полажение, Упор 12 втулки 11 возвращается 9 контакт с конечным выключателем 13, паджимаемый подпружиненным рычагам 15, замыкается цепь управления приводом 22 лебедки, пав сле чего платформу 19 можно опустить вниз под загрузку, Далее цикл повторяется.

Формула изобретения

Предохранительное устраЙстьО стрОительного подъемника, содержащее установленную на мачте с возможностью взаимодействия с платформой рамку со сферическими губками, одна из которых выполнена подвижной посредством кулачка грузового троса, и концевые выключатели цепи удравления привода перемещения платформы, а т л и ч B ю ш, е е с я тем, чта, с цзлью расширения эксплуатационных возможностей за счет использования ега на поДьсмниках с поворотной платфармои и повышения удобства в рабате. Оно снабжена механизмам стопорения платформы на заданном уровне, BKAIo!IBIoII «l 9 себя >К8стко закрепленную на рамке гильзу с расположенной в ней паварагной фигурной втулкой, имеющей подпружиненный относительно рамки рычаг и упор для взаимодействия с кОнц8вым выключателем привОда вертикального перемещения пда -формы, при этом в указанной фигурной втулке выполнено прямоугольное отверстие и ана снабжена установленным в нем с возможносгью осевого перемещения трубчатым ползунам, контактирующим с платформой, а рамка смонтирована на мачте посредством опорных и фиксирующих элементов для ее пер8станОвки.

i689277

1689277
