Ремонтная углеродсодержащая масса

Ремонтная углеродсодержащая масса

Иллюстрации

Показать все

Реферат

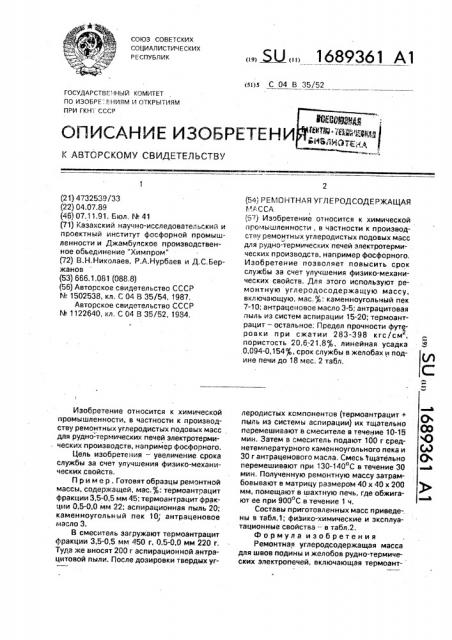

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 04 В 35/52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕ". ЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4732539/33 (22) 04.07.89 (46) 07.11.91. Бюл, N 41 (71) Казахский научно-исследовательский и проектный институт фосфорной промышленности и Джамбулское производственное объединение "Химпром" (72) В.Н.Николаев, Р,А.Hóðáàåâ и Д,С,Бержанов (53) 666.1.081 (088.8) (56) Авторское свидетельство СССР

N 1502538, кл. С 04 В 35/54, 1987.

Авторское свидетельство СССР

М 1122640, кл. С 04 В 35/52, 1984.

Изобретение относится к химической промышленности, в частности к производству ремонтных углеродистых подовых масс для рудно-термических печей электротермических производств, например фосфорного, Цель изобретения — увеличение срока службы за счет улучшения физико-механических,свойств.

Пример . Готовят образцы ремонтной массы, содержащей, мас, ; термоантрацит фракции 3,5-0,5 мм 45; термоантрацит фракции 0,5-0,0 мм 22; аспирационная пыль 20: каменноугольный пек 10 антраценовое масло 3.

В смеситель загружают термоантрацит фракции 3,5-0,5 мм 450 г, 0,5-0,0 мм 220 г, Туда же вносят 200 г аспирационной антрацитовой пыли. После дозировки твердых уг« Ы,„, 1689361 A l (54) РЕМОНТНАЯ УГЛЕРОДСОДЕРЖАЩАЯ

МАССА (57) Изобретение относится к химической промышленности, в частности к производству ремонтных углеродистых подовых масс для рудно-термических печей электротермических производств, например фосфорного.

Изобретение позволяет повысить срок службы за счет улучшения физико-механических свойств. Для этого используют ремонтную углеродосодержащую массу, включающую, мас,%: каменноугольный пек

7-10; антраценовое масло 3-5; антрацитовая пыль из систем аспирации 15-20; термоантрацит — остальное; Предел прочности футеровки п ри сжатии 283-398 кгс/см, пористость 20,6-21,8%, линейная усадка

0,094-0,154, срок службы в желобах и падине печи до 18 мес. 2 табл. леродистых компонентов (термоантрацит + пыль из системы аспирации) их тщательно перемешивают в смесителе в течение 10-15 мин, Затем в смеситель подают 100 г среднетемпературного каменноугольного пека и

30 г антраценового масла. Смесь тщательно перемешивают при 130-140 С в течение 30 мин. Полученную ремонтную массу затрамбовывают в матрицу размером 40 х 40 х 200 мм, помещают в шахтную печь, где обжигают ее при 900 С в течение 1 ч.

Составы приготовленных масс приведе-. ны в табл.1; физико-химические и эксплуатационные свойства — в табл.2.

Формула изобретения

Ремонтная углеродсодержащая масса для швов подины и желобов рудно-термических электропечей, включающая термоант-

1689361 компонентов, 7-10

3-5

15-20

Остальное

Таблица1 ненты цит фракци ,5 мм рацит пои 0,5-0,0 мл льный пек овое масло темы аспир; ии

Таблица2

Показатели для состава

Свойства поедлогаепого

) известного

"7 3

Предел прочности при сжатии, кгсlсм г

325 300 306 294

263

242-274

Предел прочности на разрыв, нгс/см г

45 4

46,0

4 7

46,0

Сопротивление сдвигу, нгсlсм

Линейная усадна, Ь о

0,11 з

0,12

71 5

22

0,154

16-20

О, 13-0, 1

0,12

0,13

21,В

1,69

21,0

1,70

20,6

1,74

1,.;

1,62

26,5-30,0

1,55-1, оБ

Пористость, Плотность набойни

1,71

Срок службы в подина, мес

12,5 14

14,2

14,7

Составитель А,Протопопов

Техред М.Моргентал Корректор А.Осауленко, Редактор Н.Гунько

Заказ 3785 Тираж Подписное

ВНИИПИ Государственного комитета:- ï изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 рацит, каменноугольный пек и антраценовое масло, отличающаяся тем, что, с целью увеличения срока службы за счет улучшения физико-механических свойств, она дополнительно содержит антрацитовую пыль — отход электротермического производства фосфора на стадии аспирации при следующем соотношении мас,%:

Каменноугольный пек

Антраценовое масло

5 Укаэанная антрацитовая пыль

Термоантрацит
