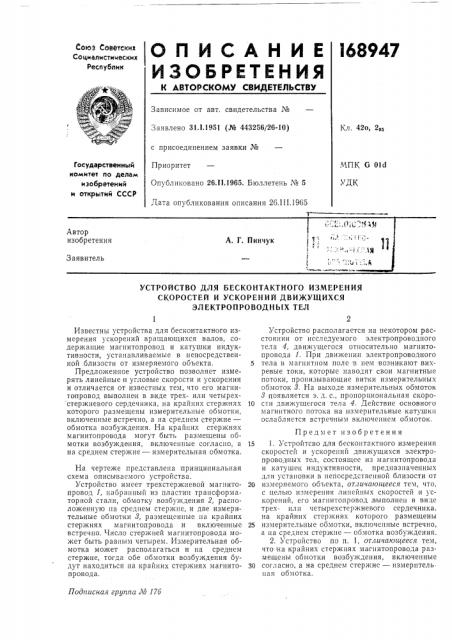

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 31.!.1951 (¹ 443256/26-10) с присоединением заявки №

Приоритет

Опубликовано 26.11.1965. Бюллетень № 5

Дата опубликования описания 2б.III.1965

Кл. 42о, 2„

Государственный комитет по делам изобретений и открытий СССР

МПК G Old

УДК

УСТРОЙСТВО ДЛЯ БЕСКОНТАКТНОГО ИЗМЕРЕНИЯ

СКОРОСТЕЙ И УСКОРЕНИЙ ДВИЖУЩИХСЯ

ЭЛЕКТРОПРОВОДНЬ!Х ТЕЛ

Под гисная гругггга Ле (76

Известны устройства для бесконтактного измерения ускорений вращающихся валов, ="одержащие магнитопровод и катушки индуктивности, устанавливаемые в непосредственной близости от измеряемого объекта.

Предложенное устройство позволяет измерять линейные и угловые скорости и ускорения и отличается от известных тем, что его магнитопровод выполнен в виде трех- или четырехстержневого сердечника, на крайних стержнях которого размещены измерительные обмотки, включенные встречно, а на среднем стержне— оомотка возбуждения. На крайних стержнях магнитопровода могут быть размещены обмотки возбуждения, включенные согласно, а на среднем стержне — измерительная обмотка.

На чертеже представлена принципиальная схема описываемого устройства.

Устройство имеет трехстержцевой магнитопровод 1, набранный из пластин трансформаторной стали, обмотку возбуждения 2, расположенную IIB среднем стержне, и две измерительные обмотки 8, размещенные па крайних стержнях магнитопровода и включенные встречно. Число стержней магнитопровода может быть равным четырем. Измерительная обмотка может располагаться и на среднем стержне, тогда обе обмотки возбуждения будут находиться на крайних стержнях магнитопровода.

Устройство располагается на некотором расстоянии от исследуемого электропроводного тела 4, движущегося относительно магнитопровода 1. При движении электропроводного

5 тела в магнитном поле в нем возникают вихревые токи, которые наводят свои магнитные потоки, пронизывающие витки измерительных обмоток 3. На выходе измерительных обмоток

8 появляется э. д. с., пропорциональная скоро10 сти движущегося тела 4. Действие основного магнитного потока на измерительные катушки ослабляется встречным включением обмоток.

Предмет изобретения

15 1. Устройтсво для бесконтактного измерения скоростей и ускорений движущихся электропроводных тел, состоящее из магнитопровода и катушек индуктивности, предназначенных для установки в непосредственной близости от

20 измеряемого обьекта, от,гичающееся тем, что, с целью измерения линейных скоростей и ускорений, его магнитопровод,выполнен в виде трех- илп четырехстержневого сердечника, на крайних стержнях которого размещены

25 измерительные обмотки, включенные встречно, а на среднем стержне — обмотка возбуждения.

2. Устройство по п. 1, отличающееся тем, что на крайних стержнях магнитопровода размещены обмотки возбуждения, включенные

30 согласно, а на среднем стержне — измеритель цая обмотка.
