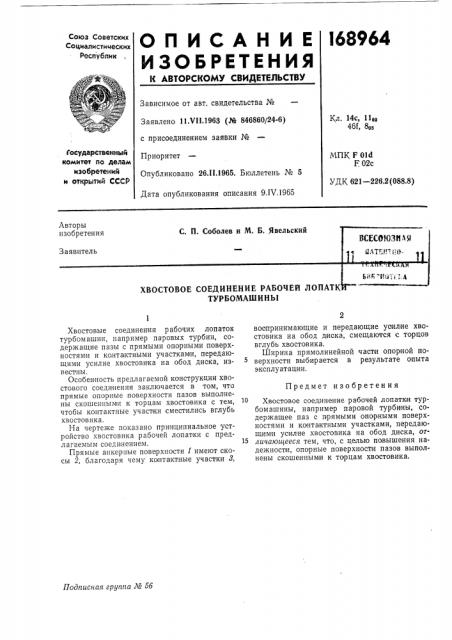

Хвостовые соединения рабочих лопаток турбомашин, например паровых турбин, содержащие пазы с прямыми опорными поверхностями и контактными участкам и, передающими усилие хвостовика на обод диска, известны.

Особенность предлагаемой конструкции хвостового соединения заключается в том, что прямые опорные поверхности пазов выполнены скошенным и к торцам хвостовика с тем, чтобы контактные участки сместились вглубь хвостовика.

На чертеже показано принципиальное устройство хвостовика рабочей лопатки с предлагаемым соединением.

Прямые апкерные поверхности 1 имеют скосы 2, благодаря чему контактные участки 8, Подписная группа № 5б воспринимающие и передающие усиление хвостовика на обод диска, смещаются с торцов вглубь хвостовика.

Ширина прямолинейной части опор ной поверхности выбир ается в результате опыта эксплуатации.

Предмет изобретения

Хвостовое соединение рабочей лопатки турбомашины, например паровой турбины, содержащее паз с прямыми опорными поверхностями и контактными участками, передающ|ими усилие хвостовика на обод диска, отличающееся тем, что, с целью повышения надежност и, опорные поверхности пазов выполнены скошенными к торцам хвостовика.
