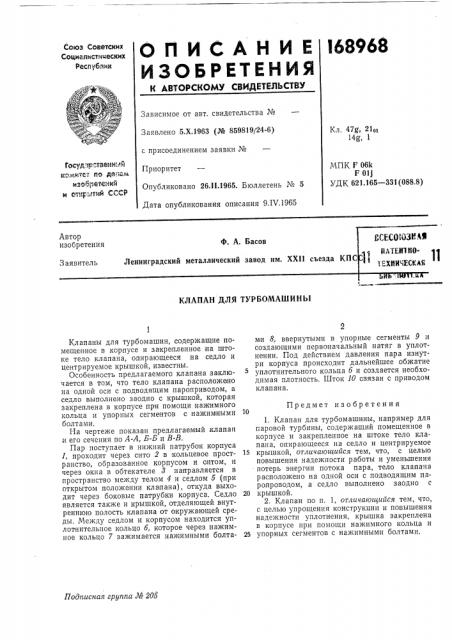

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистицеских

Республик

Зависимое от авт. свидетельства №

Заявлено 5.Х.1963 (№ 859819/24-6) с присоединением заявки №

Приоритет

Опубликовано 26.ll.1965. Бюллетень ¹ 5

Дата опубликования описания 9.IV.1965

Кл. 47д, 21oi

14g, 1

ГосудЗРствэииь Й (м p4

МПК F 06k

F 01j

УДК 621.165 — 331 (088,8) КЛАПАН ДЛЯ ТУРБОМАШИНЪ|

Подписная группа № 205

Клапаны для турбомашин, содержащ ие помещенное в корпусе и закрепленное на штоке тело клапана, опирающееся на седло и центрируемое крышкой, известны.

Особенность предлагаемого клапана заключается в том, что тело клапана расположено на одной оси с подводящим пароприводом, а седло выполнено заодно с крышкой, которая закреплена в корпусе при помощи нажимного кольца и упорных сегментов с нажим ными болтами.

На чертеже показан предлагаемый клапан и его сечения по А-А, Б-Б и В-В.

Пар поступает в нижний патрубок корпуса

1, проходит через сито 2 в кольцевое пространство, образованное корпусом и ситом, и через окна в обтекателе 8 направляется в пространство между телом 4 и седлом 5 (при открытом положении клапана), откуда выходит через боковые патрубки корпуса. Седло является также и крышкой, отделяющей внутреннюю полость клапана от окружающей среды. Между седлом и корпусом находится уплотнительное кольцо б, которое через нажимное кольцо 7 зажимается нажимными болта2 м и 8, ввернутыми в упорные сегменты 9 и создающими первоначальный натяг в уплотнении, Под действием давления пара изнутри корпуса происходит дальнейшее обжатие уплотнительного кольца б и создается необходим ая плотность. Шток 10 связан с приводом кла,пана.

Предмет изобретения

1. Клапан для турбомашины, например для паровой турбины, содержащий помещенное в корпусе и закрепленное на штоке тело клапана, опирающееся на седло и центрируемое

15 крышкой, отличающийся тем, что, с целью повышения надежности работы и уменьшения

- потерь энергии потока пара, тело клапана расположено на одной оси с подводящим паропроводом, а седло выполненно заодно с

20 крышкой.

2. Клапан по п. 1, отличающийся тем, что, с целью упрощения конструкции и повышения надежности уплотнения, крышка закреплена в корпусе при помощи нажимного кольца и

25 упорных сегментов с нажимными болтами, 168968

Р Ю 7 10

Составитель Н. Берлинский

Редактор fl. Вербова Техред T. П. Курилко Корректор А. А. Березуева

Заказ 593/16 Тираж 600 Формат бум. 60 90 /8 Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
