Светильник, закрепляемый на опоре

Светильник, закрепляемый на опоре

Иллюстрации

Показать все

Реферат



Изобретение относится к области светотехники , в частности к конструкции светильника , закрепляемого на опоре. Целью изобретения является упрощение конструкции и монтажа светильника. Светильник содержит корпус 1 с размещенными в нем источником света 8 и пускорегулирующим аппаратом 7. Торцовая 4 и нижняя 5 поверхности корпуса 1 соединяются дополнительной наклонной поверхностью, в которой выполнено отверстие 6 для размещения конца опоры 3, закрепляемой в корпусе с помощью средств крепления. Проекции отверстия на плоскости, перпендикулярные концам горизонтально и вертикально размещенных опор, соответствуют сечениям опор. 1 ил.

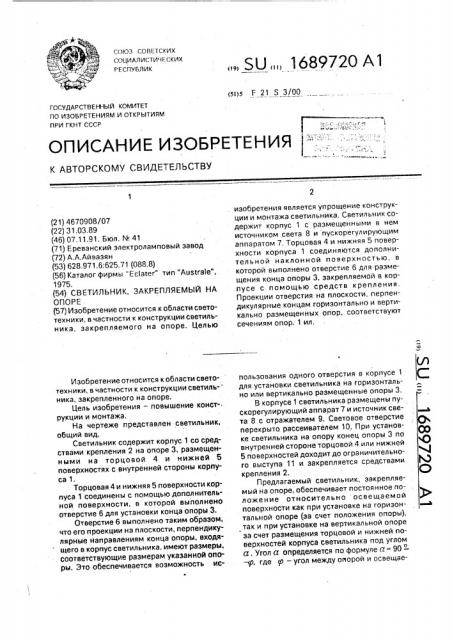

COIQ3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 21 S 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ""

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4670908/07 (22) 31.03.89 (46) 07.11.91. Бюл. М 41 (71) Ереванский электроламповый завод (72) А.А.Айвазян (53) 628,971,6:625.71 (088,8) (56) Каталог фирмы "Fclater" тип "Australe", 1975. (54) СВЕТИЛЬНИК, ЗАКРЕПЛЯЕМЫЙ НА

ОПОРЕ (57) Изобретение относится к области светотехники, в частности к конструкции светиль; ника, закрепляемого на опоре, Целью

Изобретение относится к области светотехники, в частности к конструкции светиль- ника, закрепленного на опоре.

Цель изобретения — повышение конструкции и монтажа.

На чертеже представлен светильник, общий вид.

Светильник содержит корпус 1 со средствами крепления 2 на опоре 3, размещенными на торцовой 4 и нижней 5 поверхностях с внутренней стороны корпуса 1.

Торцовая 4 и нижняя 5 поверхности корпуса 1 соединены с помощью дополнительной поверхности, в которой выполнено отверстие 6 для установки конца опоры 3.

Отверстие 6 выполнено таким образом, что его проекции на плоскости, перпендикулярные направлениям конца опоры, входящего в корпус светильника, имеют размеры, соответствующие размерам указанной опоры. Это обеспечивается возможность исSU „„1689720 А1 изобретения является упрощение конструкции и монтажа светильника. Светильник содержит корпус 1 с размещенными в нем источником света 8 и пускорегулирующим аппаратом 7. Торцовая 4 и нижняя 5 поверхности корпуса 1 соединяются дополнительной наклонной поверхностью, в которой выполнено отверстие 6 для размещения конца опоры 3, закрепляемой в корпусе с помощью средств крепления.

Проекции отверстия на плоскости, перпендикулярные концам горизонтально и вертикально размещенных опор, соответствуют сечениям опор. 1 ил. пользования одного отверстия в корпусе 1 для установки светильника на горизонтально или вертикально размещенные опоры 3.

В корпусе 1 светильника размещены пускорегулирующий аппарат 7 и источник света 8 с отражателем 9. Световое отверстие перекрыто рассеивателем 10. При установке светильника на опору конец опоры 3 по внутренней стороне торцовой 4 или нижней

5 поверхностей доходит до ограничительного выступа 11 и закрепляется средствами крепления 2.

Предлагаемый светильник, закрепляемый на опоре, обеспечивает постоянное положение относительно освещаемой поверхности как при установке на горизонтальной опоре (за счет положения опоры), так и при установке на вертикальной опоре эа счет размещения торцовой и нижней поверхностей корпуса светильника под углом а. Угол а определяется по формуле а = 90 -

-ср, где ф — угол между опорой и освещае1689720

Светильник, закрепляемый на опоре, содержащий корпус с отверстием для установки конца опоры, источник света и пускорегулирующий аппарат, установленные в

Составитель Г.Величина

Техред M.Моргентал Корректор Т.Колб

Редактор Е.Хорина

Заказ 3803 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издате. вский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мой поверхностью при горизонтальном положении опоры, Возможность размещения светильника на горизонтальной и вертикальной опорах с помощью одного отверстия в корпусе упрощает конструкцию светильника, его монтаж и расширяет эксплуатационные возможности, Формула изобретения корпусе, рассеиватель, закрепленный на корпусе, и средства для фиксации конца опоры в корпусе, расположенные внутри на торцовой и нижней поверхностях корпуса, 5 отличающийся тем,что,сцелью упрощения конструкции и монтажа, корпус светильника имеет дополнительную поверхность, соединяющую торцовую и нижнюю поверхности, указанное отверстие для уста10 новки конца опоры выполнено в указанной дополнительной поверхности, а размеры проекций отверстия на плоскости, перпендикулярные концам опор, соответствуют размерам сечения опоры.
