Устройство для импульсной очистки поверхностей нагрева

Устройство для импульсной очистки поверхностей нагрева

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленной энергетике и может быть использовано для очистки поверхностей нагрева энерготехнологических котлов, котлов-утилизаторов и энергетических котлов. Цель - повышение эффективности очистки поверхностей нагрева за счет увеличения мощности выхлопа. Устройство содержит камеру сгорания с выхлопным соплом, патрубок для подачи топливовоздушной смеси, смеситель , запальник и турбулизатор, размещенный в выходном конце патрубка для подачи топливовоздушной смеси. Отношение длины камеры сгорания к эквивалентному диаметру выхлопного сопла составляет 6-18, а отношение эквивалентного диаметра выхлопного сопла кдиаметру камеры сгорания более 0,52 и менее 0,65. сл

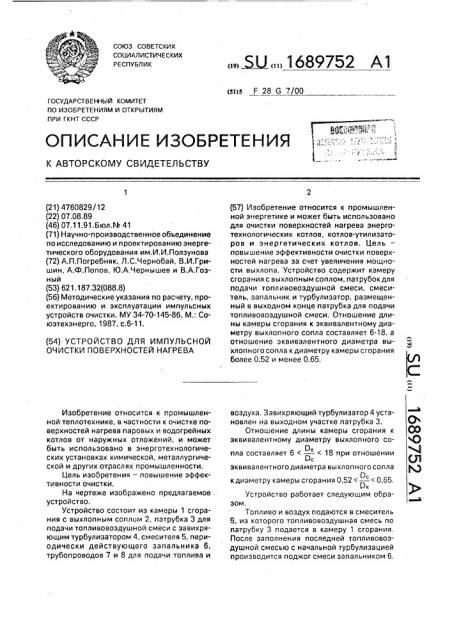

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЫХ „„1689752 А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР к. . -

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4760829/12 (22) 07.08.89 (46) 07.11,91.Бюл. М 41 (71) Научно-производственное объединение по исследованию и проектированию энергетического оборудования им.И.И.Ползунова (72) А.П.Погребняк, Л,С.Чернобай, В.И.Гришин, А.Ф.Попов, Ю.А,Чернышев и В.А.Гозный (53) 621.187,32.(088.8) (56) Методические указания по расчету, проектированию и эксплуатации импульсных устройств очистки. МУ 34-?0-145-86. M.; Союзтехэнерго, 1987, с.6-11. (54) УСТРОЙСТВО ДЛЯ ИМПУЛЬСНОЙ

ОЧИСТКИ ПОВЕРХНОСТЕЙ НАГРЕВА

Изобретение относится к промышленной теплотехнике, в частности к очистке поверхностей нагрева паровых и водогрейных котлов от наружных отложений, и может быть использовано в энерготехнологических установках химической, металлургической и других отраслях промышленности.

Цель изобретения — повышение эффективности очистки.

На чертеже изображено предлагаемое . устройство.

Устройство состоит из камеры 1 сгорания с выхлопным соплом 2, патрубка 3 для подачи топливовоздушной смеси с завихряющим турбулизатором 4, смесителя 5, периодически действующего запальника 6, трубопроводов 7 и 8 для подачи топлива и (57) Изобретение относится к промышленной энергетике и может быть использовано для очистки поверхностей нагрева энерготехнологических котлов, котлов-утилизаторов и энергетических котлов. Цель— повышение эффективности очистки поверхностей нагрева за счет увеличения мощности выхлопа. Устройство содержит камеру сгорания с выхлопным соплом, патрубок для подачи топливовоздушной смеси, смеситель, запальник и турбулизатор, размещенный в выходном конце патрубка для подачи топливовоздушной смеси. Отношение длины камеры сгорания к эквивалентному диаметру выхлопного сопла составляет 6-18, а отношение эквивалентного диаметра выхлопного сопла к диаметру камеры сгорания более 0,52 и менее 0,65. воздуха. Завихряющий турбулизатор 4 установлен на выходном участке патрубка 3.

Отношение длины камеры сгорания к эквивалентному диаметру выхлопного соОк пла составляет 6 « — 18 при отношении

Ос эквивалентного диаметра выхлоп ного сопла

Ос к диаметру камеры сгорания 0,52 « — 0,65.

Ок

Устройство работает следующим образом.

Топливо и воздух подаются в смеситель

5, из которого топливовоздушная смесь по патрубку 3 подается в камеру 1 сгорания.

После заполнения последней топливовоздушной смесью с начальной турбулизацией производится поджог смеси запальником б.

1689752

Составитель В,Слышкин

Редактор М.Стрельникова Техред М.Моргентал Корректор Л.Бескид

Заказ 3805 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, уп.Гагарина, 101

Благодаря расположению выходного конца патрубка 3 камеры 1 сгорания и установке турбулизатора 4 происходит начальная турбулизация смеси, вследствие чего горение в камере 1 носит детонационный характер.

Указанные соотношения размеров камеры сгорания позволяют резко сократить время выхлопа и повысить мощность устройства. При этом большая часть энергии трансформируется в акустическую.

Ударная волна распространяется сферически и воздействует практически на всю поверхность. Ударная волна, проходя вдоль отложений, перепадом давления взрывает газовые пузырьки в отложениях, разрушая последние. Озвучивание газового обьема. кроме того, интенсифицирует радиационный теплообмен и облагораживает отложения на очистку, от которых требуется меньшая энергия, Предлагаемое устройство позволяет генерировать акустические колебания большой мощности, которые наиболее зффективны для очистки поверхностей нагрева.

Мощность устройства обеспечивается размерами камеры сгорания и размещением турбулизатора, обеспечивающими условия

5 детонационного горения топливовоздушной смеси.

Формула изобретения

1. Устройство для импульсной очистки

10 поверхностей нагрева, содержащее камеру сгорания с выхлопным соплом, запальник, смеситель, патрубок для подачи топливовоздушной смеси и турбулизатор, о т л и ч аю щ е е с я тем, что с целью повышения

15 эффективности очистки, отношение длины камеры сгорания к эквивалентному диаметру выхлопного сопла составляет 6-18, а отношение эквивалентного диаметра выхлопного сопла к диаметру камеры сгорания составляет более 0,52 и менее 0,65.

20 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что турбулизатор размещен в выходном участке патрубка для подачи топливовоздуш ной смеси.
