Способ отбраковки антенн по заданной величине коэффициента эллиптичности

Способ отбраковки антенн по заданной величине коэффициента эллиптичности

Иллюстрации

Показать все

Реферат



Изобретение относится к технике измерений параметров электромагнитного поля, в частности поляризационных параметров поля, и может быть использовано при отбраковке антенн по заданной величине коэффициента эллиптичности при их производстве. Цель изобретения - повышение точности. Цель достигается тем, что в процессе разворота измерительной антенны вокруг направления на. испытуемую антенну измеряют относительную фазу сигнала на выходе измерительной антенны, факт превышения коэффициента эллиптичности испытуемой антенны относительно заданного предела для испытуемой антенны с правым (левым) направлением вращения вектора напряженности электрического поля определяют по факту увеличения (уменьшения) фазы сигнала на выходе испытуемой антенны при ее развороте вокруг направления на испытуемую антенну против часовой стрелки при наблюдении со стороны испытуемой антенны, а факт непревышения определяют по противоположному изменению фазы. Точность отбраковки увеличивается а счет того, что при измерении достаточно определить лишь факт роста или убывания фазы принятого сигнала при развороте испытуемой антенны, 1 ил.

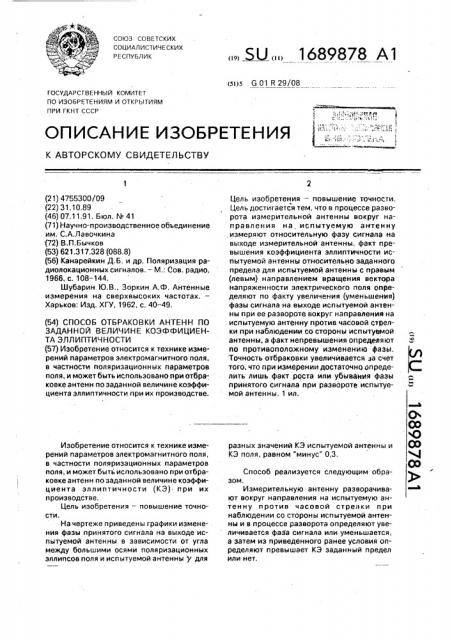

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 R 29/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ы (21) 4755300/09 (22) 31.10.89 (46) 07,11.91. Бюл. N 41 (71) Научно-производственное объединение им. С.А.Лавочкина (72) В.П. Бычков (53) 621.317.328 (088,8) (56) Канарейкин Д,Б, и др. Поляризация радиолокационных сигналов. — M „ Сов. радио, 1966, с. 108-144.

Шубарин Ю.В., Зоркин А.Ф, Антенные измерения на сверхвысоких частотах.—

Харьков: Изд. ХГУ, 1962, с. 40 — 49. (54) СПОСОБ ОТБРАКОВКИ АНТЕНН ПО

ЗАДАННОЙ ВЕЛИЧИНЕ КОЭФФИЦИЕНТА ЭЛЛИПТИЧНОСТИ (57) Изобретение относится к технике измерений параметров электромагнитного поля, в частности поляризационных параметров поля, и может быть использовано при отбраковке антенн по заданной величине коэффициента эллиптичности при их производстве.

Изобретение относится к технике измерений параметров электромагнитного поля, в частности поляризационных параметров поля, и может быть использовано при отбраковке антенн позаданной величине коэффициента эллиптичности (КЭ) при их производстве, Цель изобретения — повышение точности.

На чертеже приведены графики изменения фазы принятого сигнала на выходе испытуемой антенны в зависимости от угла между большими осями поляризационных эллипсов поля и испытуемой антенны ) для

„„5Ц „„1689878 А1

Цель изобретения — повышение точности, Цель достигается тем, что в процессе разворота измерительной антенны вокруг направления на испытуемую антенну измеряют относительную фазу сигнала на выходе измерительной антенны, факт превышения коэффициента эллиптичности испытуемой антенны относительно заданного предела для испытуемой антенны с правым (левым) направлением вращения вектора напряженности электрического поля oïðåделяют по факту увеличения (уменьшения) фазы сигнала на выходе испытуемой антенны при ее развороте вокруг направления на . испытуемую антенну против часовой стрелки при наблюдении со стороны испытуемой антенны, а факт непревышения определяют по противоположному изменению фазы, Точность отбраковки увеличивается за счет того, что при измерении достаточно определить лишь факт роста или убывания фазы принятого сигнала при развороте испытуемой антенны, 1 ил. разных значений КЭ испытуемой антенны и

КЭ поля, равном "минус" 0,3.

Способ реализуется следующим образом.

Измерительную антенну разворачивают вокруг направления на испытуемую антенну против часовой стрелки при наблюдении со стороны испытуемой антенны и в процессе разворота определяют увеличивается фаза сигнала или уменьшается, а затем из приведенного ранее условия определяют превышает КЭ заданный предел или нет.

1689878

Из чертежа видно, что если КЭ испытуемой антенны больше 0,3, то фаза увеличивается с увеличением угла, а если КЭ испытуемой антенны меньше 0,3, то фаза уменьшается. Таким образом, для рассмат- 5 риваемой ситуации по признаку увеличения или уменьшения относительной фазы сигнала на выходе измерительной антенны однозначно можно определить превышает или не превышает КЭ испытуемой антенны ве- 10 личину КЭ измерительной антенны, имеющей встречное по отношению к испытуемой антенне направление вращения вектора напряженности электрического поля. Аналогичная ситуация имеет место в случае, если 15 измерительная антенна имеет правое направление вращения вектора напряженности электрического поля и КЭ 0,3, а измеряемое поле с левым направлением вращения, однако в этом случае, если КЭ 20 измеряемого поля больше 0,3, то относительная фаза сигнала на выходе измерительной антенны уменьшается, а если меньше 0,3, то увеличивается. Аналогичные изменения относительной фазы сигнала на 25 выходе измерительной антенны наблюдаются при других величинах КЭ измерительной антенны.

Одной из составляющих погрешности 30 определения факта превышения (непревышения) КЭ испытуемой антенны является погрешность, обусловленная погрешностью измерительного приемника. В известном способе указанная составляющая погреш- 35 ности определяется погрешностями измерения максимального и минимального значений амплитуды амплитудной поляризационной диаграммы. В предлагаемом способе для определения факта превыше- 40 ния (непревышения) КЭ над заданным пределом используется смена знака производной фазовой поляризационной диаграммы, имеющей близкую к бесконечности величину, следовательно, погрешность, 45 обусловленная погрешностью измерителя разности фаз, стремится к нулю.

Таким образом, использование предлагаеМого изобретения позволяет упростить процесс измерений, при этом измерения сводятся к наблюдению роста или уменьшения относительной фазы сигнала на выходе измерительной антенны при ее развороте вокруг направления на испытуемую антенну, что повышает точность отбраковки, Формула изобретения

Способ отбраковки антенн по заданной величине коэффициента эллиптичности, включающий излучение испытуемой антенной электромагнитного поля с эллиптической поляризацией, прием его измерительной антенной, вращение измерительной антенны вокруг своей продольной оси, направленной на исследуемую антенну, измерение мощности принятого сигнала в зависимости от угла поворота измерительной антенны и отбраковка исследуемой антенны при превышении или непревышении ее коэффициентом эллиптичности максимально допустимого значения, отличающийся тем, что, с целью повышения точности, измеряют фазу сигнала, принятого измерительной антенной с коэффициентом эллиптичности, равным заданному пределу и встречным по отношению к испытуемой антенне направлением вращения вектора поляризации электрического поля, а факт превышения максимально допустимого значения коэффициента эллиптичности для испытуемой антенны с правым или левым направлением вращения вектора поляризации электрического поля определяют по увеличению или уменьшению соответственно фазы принятого сигнала при вращении измерительной антенны против часовой стрелки, наблюдаемом со сЯГроны испытуемой антенны, а факт непревышения определяют по уменьшению или увеличению соответственно фазы принятого сигнала.

1689878
