Устройство для импульсного намагничивания магнитов

Устройство для импульсного намагничивания магнитов

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Цель изобретения - получение заданного значения остаточной индукции при намагничивании партии однотипных по магнитным свойствам и размерам магнитов. Устройство содержит блок питания 1, последовательно соединенные батарею конденсаторов 2, разрядный тиристор 3, намагничивающий индуктор 4, схему управления разрядным тиристором 3, несущую плиту 14, электродвигатель 6 с редуктором, 2 рычаг 8, расположенный на валу электродвигателя над поверхностью несущей плиты 14, накопитель заготовок магнитов 5, регулируемое реле 9. При этом намагничивающий индуктор установлен в диэлектрическом блоке 13 и закреплен в несущей плите 14 таким образом, чтобы верхняя плоскость индуктора 4 совпадала с верхней плоскостью несущей плиты. Накопитель заготовок магнитов расположен над индуктором с рабочим зазором, на поверхности несущей плиты расположены размыкающие контакты цепи питания электродвигателя, регулируемое реле 9 параллельно подключено к батарее конденсаторов, а основные замыкающие контакты регулируемого реле 9 включены в цепь питания электродвигателя . Согласно изобретению регулируемое реле 9 выполнено с дополнительными замыкающими контактами 11, включенными в схему управления разрядным тиристором 3. 1 ил.

СОГОЗ СОВЕТСКИХ

СОЦИАЛИСТИ ВЕСКИХ

РЕСПУБЛИК (5!)5 Н 01 F 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

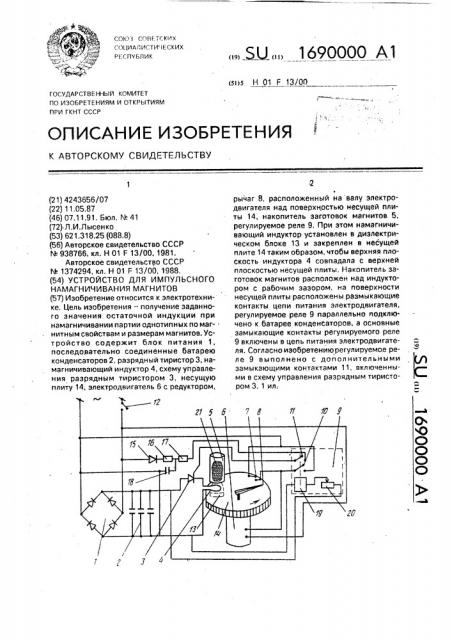

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0

C)

О

С)

О (21) 4243656/07 (22) 11.05.87 (46) 07.11.91. Бюл. М 41 (72) Jl.È.Ëûñåíêo (53) 621,318.25 (088.8) (56) Авторское свидетельство СССР

N 938766, кл. Н 01 F 13/00, 1981.

Авторское свидетельство СССР

N 1374294, кл. Н 01 F 13/00, 1988. (54) УСТРОЙСТВО ДЛЯ ИМПУЛЬСНОГО

НАМАГНИЧИВАНИЯ МАГНИТОВ (57) Изобретение относится к электротехнике, Цель изобретения — получение заданного значения остаточной индукции при намагничивании партии однотипных по магнитным свойствам и размерам магнитов. Устройство содержит блок питания 1, последовательно. соединенные батарею конденсаторов 2, разрядный тиристор 3, намагничивающий индуктор 4, схему управления разрядным тиристором 3, несущую плиту 14, электродвигатель 6 с редуктором, „„, Ж„„1690000 А1

2 рычаг 8, расположенный на валу электродвигателя над поверхностью несущей плиты 14, накопитель заготовок магнитов 5, регулируемое реле 9, При этом намагничивающий индуктор установлен в диэлектрическом блоке 13 и закреплен в несущей плите 14 таким образом, чтобы верхняя плоскость индуктора 4 совпадала с верхней плоскостью несущей плиты. Накопитель заготовок магнитов расположен над индуктором с рабочим зазором, нэ поверхности несущей плиты расположены размыкэющие контакты цепи питания электродвигателя, регулируемое реле 9 параллельно подключено к батарее конденсаторов, а основные замыкающие контакты регулируемого реле

9 включены в цепь питания электродвигателя. Согласно изобретению регулируемое реле 9 выполнено с дополнительными замыкающими контактами 11, включенными в схему управления разрядным тиристором 3. 1 ил;

1690000

Изобретение относится к электротехни1 ке, в частности к намагничивающим устрой ствам, и может быть использовано в условиях серийного и массового производства постоянных магнитов, применяемых в 5 электрических машинах, аппаратах и других магнитно-электрических устройствах.

Цель изобретения — получение заданного значения остаточной индукции при намагничивании партии однотипных по 10 магнитным свойствам и размерам магни гов.

На чертеже показана принципиальная электромеханическая схема заявленного устройства. 15

Устройство состоит из блока 1 питания, выход которого соединен с входом батареи

2 конденсаторов, разрядного тиристора 3, первый вход которого соединен с выходом батареи 2 конденсаторов, намагничиваю- 20 щего индуктора 4, вход которого соединен с выходом разрядного тиристора 3, накопителя 5 заготовок, выход которого механически соединен с входом индуктора 4, электродвигателя 6 с редуктором, размыкающих кон- 25 тактов 7, рычага 8, регулируемого реле 9 с основными и долнительными замыкающими контактами 10 и 11. Причем рычаг 8 имеет возможность последовательно во времени механически взаимодействовать 30 соответственно с размыкающими контакта ми 7 и заготовкой магнита, установленной в накопителе 5, а механический выход элект.родвигателя 6 с редуктором соединен с вхоом рычага 8. Управляемые входы 35 электродвигателя 6 соединены с первыми лравляющими выходами (замыкающими ,контактами 10) регулируемого реле 9 и раз, мыкающим контактом 7, второй выход бата реи конденсаторов 2 соединен с входом 40 регулируемого реле 9, а вторые управляющие выходы (замыкающие контакты 11) регулируемого реле 9 соединены со вторым входом разрядного тиристора 3.

Блок питания состоит из выпрямитель- 45

1 ,:ного моста на четырех диодах, подключен ного через тумблер 12 к источнику

| переменного напряжения. В диагональ вы,прямительного моста параллельно подключен вход батареи 2 конденсаторов. Выход 50 батареи конденсаторов параллельно подключен к последовательно соединенным разрядному управляемому тиристору и намагничивэющему индуктору 4. Этот индуктор установлен в диэлектрическом блоке 13, 55 а диэлектрический блок закреплен в несущей плите 14 так, что верхняя плоскость ,. индуктора 4 совпадает с верхней плоскостью несущей плиты. В цепь управляемого электрода тиристора 3 последовательно. включены замыкающие контакты 11 управляемого реле 9 с нормально разомкнутыми контактами. Цепь управления тиристором включает в себя диод 15 для выпрямления переменного напряжения, емкость 18 для сглаживания колебательных процессов и делитель напряжения, состоящий из сопротивлений 16 и 17. Вход цепи управления через понижающий трансформатор (не показан) подключен к источнику переменного . напряжения, а выход через замыкающие контакты 11 — к управляемому электроду тиристора 3. Над индуктором 4 установлен накопитель заготовок магнитов 5, выход которого соединен с индуктором с зазором К по вертикали, причем h «1,5h, где h— высота намагничивающего магнита. В нижней плоскости несущей плиты 14 закреплен электродвигатель 6 с редуктором (электродвигатель реверсивного типа РД-0,9), вал редуктора электродвигателя выведен на верхнюю плоскость несущей плиты 14. На валу редуктора электродвигателя жестко закреплен один конец рычага 8, Электродвигатель 6 подключен к источнику переменного напряжения. В разрыв цепи питания электродвигателя включены размыкающие контакты 7; нормально замкнутые, закрепленные на верхней плоскости несущей плиты 14. Вход управляемого реле

9, состоящего из электромагнитного реле 19 и переменного сопротивления 20,подключен параллельно к батарее конденсаторов,а управляющие выходы электромагнитного реле 19 включены соответственно: замыкающие контакты 10 — последовательно в разрыв цепи питания электродвигателя и параллельно размыкающим контактам 7, а замыкающие контакты 11 — последовательно в цепь управления тиристоров. Переменное сопротивление 20 предназначено для задания необходимой величины напряжения заряда батареи конденсаторов. Второй конец рычага 8 имеет возможность последовательного во времени механического взаимодействия соответственно с размыкающими контактами 7 и заготовками магнитов 21, Устройство работает следующим образом.

В накопитель заготовок магнитов 5 помещают заготовки магнитов 21, нижняя из которых находится непосредственно на индукторе 4. Включают тумблер 12. Одновременно на блок 1 питания и электродвигатель

6 подается переменное напряжение, происходит зарядка батареи конденсаторов 2 и движение рычага 8 против часовой стрелки.

Второй конец рычага 8 достигает размыкающих контактов 7 и механическим

1690000

Составитель А. Лукин

Редактор С, Патрушева Техред М.Моргентал Корректор О. Кравцова

Заказ 3817 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 взаимодействием размыкает нормально замкнутые контакты, происходит разрыв цепи питания электродвигателя 6, рычаг 8 останавливается. В этот момент батарея . конденсаторов 2 продолжает заряжаться до 5 заданной величины напряжения, установленной на электромагнитном реле 19, с помощью переменного сопротивления 20. При достижении заданной величины напряжения батареи конденсаторов 2 происходит 10 замыкание нормально разомкнутых основных и дополнительных контактов 10 и 11 электромагнитного реле 19. Одновременно электродвигатель 6 включается в источник переменного напряжения, и рычаг 8 про - 15 должает движение, а на управляемый электрод тиристора 3 подается управляемый сигнал, который открывает тиристор 3, заряд батареи конденсаторов 2 разряжается на намагничивающий индуктор 4 и про- 20 исходит намагничивание заготовки магнита

21. Рычаг 8 продолжает дальнейшее движение и сдвигает (снимает) намагниченный магнит 21 с индуктора на AAocKocTb несущей плиты 14, при этом остальные заготов- 25 ки магнитов 21 под собственным весом опускаются на высоту снятого магнита. Технологический цикл намагничивания автоматически повторяется. Изменение режимов намагничивания, т.е. регулирование вели- 30 чины напряжения батареи конденсаторов, производят с помощью переменного сопротивления 20.

Формула изобретения

Устройство для импульсного намагничивания магнитов, содержащее блок питания, последовательно соединенные батарею конденсаторов, разрядный тиристор, намагничивающий индуктор, схемууправления разрядным тиристором, несущую плиту, электродвигатель с редуктором, рычаг, расположенный по валу электродвигателя над поверхностью несущей плиты, накопитель заготовок магнитов, регулируемое реле, причем намагничивающий индуктор установлен в диэлектрическом блоке и закреплен на несущей плите таким образом, чтобы верхняя плоскость индуктора совпадала с верхней плоскостью несущей плиты, накопитель заготовок магнитов расположен над индуктором с рабочим зазором, на поверхности несущей плиты расположены размыкающие контакты цепи питания электродвигателя, регулируемое реле подключено параллельно к батарее конденсаторов, а основные замыкающие контакты регулируемого реле включены в цепь питания электродвигателя, о т л и ч а ю щ е е с я тем, что, с целью получения заданного значения остаточной индукции при намагничивании партии однотипных по магнитным свойствам и размерам магнитов, регулируемое реле выполнено с дополнительными замыкающими контактами, включенными в схему управления разрядным тиристором,
