Индуктор для термомагнитной обработки и намагничивания многополюсных роторных магнитов

Индуктор для термомагнитной обработки и намагничивания многополюсных роторных магнитов

Иллюстрации

Показать все

Реферат



Устройство относится к электротехнике и обеспечивает возможность термомагнитной обработки и намагничивания цилиндрических постоянных магнитов, создающих синусоидальное распределение. Цель изобретения - повышение качества намагничивания . Индуктор содержит 3N токонесущих стержней (N - число полюсов индуктора), установленных параллельно оси индуктора на одинаковом расстоянии от nee;N стержней первой группы сдвинуты относительно соответствующих линий раздела полюса на угол а , N стержней второй группы расположены на линиях раздела полюсов, N стержней третьей группы сдвинуты относительно соответствующих линий раздела полюса на угол а , причем угол а, выраженный в радиусах, равен а 180/N -

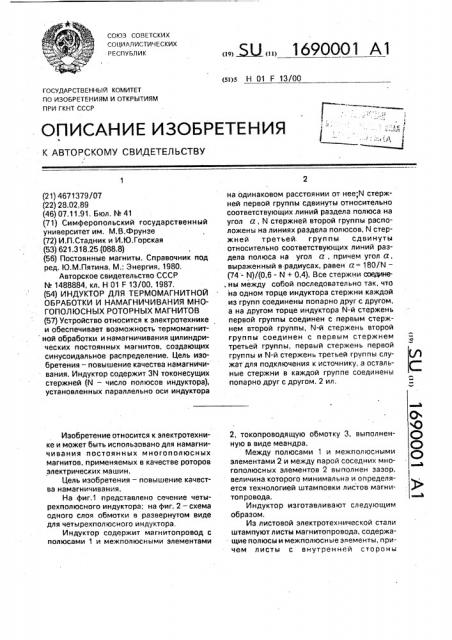

COlO3 СОВЕТСКИХ

СОЦИЛЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 F 13/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

r с

С)

О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4671379/07 (22) 28;02.89 (46) 07,11.91. Бюл. М 41 (71) Симферопольский государственный университет им. M.В.Фрунзе (72) И.П,Стадник и И.Ю.Горская (53) 621.318.25 (088.8) (56) Постоянные магниты. Справочник под ред. Ю.М.Пятина. М.: Энергия, 1980, Авторское свидетельство СССР

N 1488884, кл. Н 01 F 13/00, 1987. (54) ИНДУКТОР ДЛЯ ТЕРМОМАГНИТНОЙ

ОБРАБОТКИ И НАМАГНИЧИВАНИЯ МНОГОПОЛЮСНЫХ РОТОРНЫХ МАГНИТОВ (57) Устройство относится к электротехнике и обеспечивает возможность термомагнит ной обработки и намагничивания цилиндрических постоянных магнитов, создающих синусоидальное распределение. Цель изобретения — повышение качества намагничивания. Индуктор содержит 3N токонесущих стержней (й — число полюсов индуктора), установленных параллельно оси индуктора

Изобретение относится к электротехнике и может быть использовано для намагничивания постоянных многополюсных магнитов, применяемых в качестве роторов электрических машин.

Цель изобретения — повышение качества намагничивания, На фиг.1 представлено сечение четырехполюсного индуктора; на фиг. 2 — схема одного слоя обмотки в развернутом виде для четырехполюсного индуктора.

Индуктор содержит магнитопровод с полюсами 1 и межполюсными элементами

„„. Ж„„1690001 Al на одинаковом расстоянии от нее;М стержней первой группы сдвинуты относительно соответствующих линий раздела полюса на угол a, N стержней второй группы расположены на линиях раздела полюсов, N стержней третьей. группы сдвинуты относительно соответствующих линий раздела полюса на угол а, причем угол а, выраженный в радиусах, равен а = 180/N— (74 - М)/(0,6 - N + 0,4). Все стержни соедине. ны между собой последовательно так, что на одном торце индуктора стержни каждой из групп соединены попарно друг с другом, а на другом торце индуктора N-й стержень первой группы соединен с первым стержнем второй группы, N-й стержень второй группы соединен с первым стержнем третьей группы, первый стержень первой группы и ¹é стержень третьей группы служат для подключения к источнику, а остальные стержни в каждой группе соединены попарно друг с другом. 2 ил, 2, токопроводящую обмотку 3, выполненную в виде меандра.

Между полюсами 1 и межполюсными элементами 2 и между парой соседних многополюсных элементов 2 выполнен зазор, величина которого минимальна и определяется технологией штамповки листов мэгнитоп ровода.

Индуктор изготавливают следующим образом.

Из листовой электротехнической стали штампуют листы магнитопровода, содержащие полюсы и межполюсные элементы, и ричем листы с внутренней стороны

1690001 ограничены дугами окружности, радиус которых равен радиусу расточки магнитойровода, Затем из этих листов собирают пакет магнитопровода. После этого выполняют обмотку в виде меандра (фиг.2), Сначала меандровой омботкой охватываются пазы, сдвинутые относительно линий раздела полюсов на угол — а, потом обмотка укладывается в пазы, расположенные на линиях раздела полюсов, и далее в пазы, сдвинутые относительно линии раздела полюсов на угол а. Далее аналогично выполняются все последующие слои обмотки, Индуктор работает следующим образом.

Предназначенный для намагничивания магнит помещают в индуктор. Затем по обмотке индуктора пропускают стационарный или импульсный ток, величина которого определяется материалом намагничиваемого магнита, При этом магнит намагничивается.

При термомагнитной обработке индуктор работает аналогично, режимы нагрева, охлаждения и отпуска заготовок совпадают с известными.

Пример. Четырехполюсный ротор, намагничивающийся в поле 0,3 Т, радиуса

9,85 мм, имеющий центральное отверстие радиуса 3 мм и намагниченный в известном индукторе, создает магнитное поле, распределение которого отличается от синусоидального на 10-15, причем для намагничивания ротора в этом индукторе суммарный ток в каждой обмотке должен быть равен 5 кА, При намагничивании этого четырехполосного ротора в предлагаемом индукторе, для которого параметр a = 200, необходим суммарный ток в каждом пазе

2,45 кА, причем намагниченный ротор создает поле, отличающееся от синусоидального на 4 . Во всех случаях радиус расточки магнитопровода равен 10,7 мм.

Шестиполюсный ротор, намагниченный в предлагаемом индукторе, создает поле, отклонение которого от синусоиды составляет1,5 . Многополюсные роторы с числом полюсов N ) 6, намагниченные в предлагаемом индукторе, создают попе, отличающееся от синусоидального менее чем на 1 .

Дальнейшее увеличение числа межполюсных элементов с практической точки зрения нецелесообразно, так как приводит к значительному усложнению конструкции, а поло5 жительный эффект, выражающийся в получении роторов с синусоидальным распределением индукции, несущественен.

3а счет реализации в конструкции индуктора полюсных и межполсюных элемен-.

10 тов определенных размеров и в определенном количестве предлагаемый индуктор обладает следующими и реимуществами по сравнению с аналогичными устройствами:

15 создает намагничивающее поле такой конфигурации, которая обеспечивает образование текстуры постоянного магнита с синусоидальным распределением индукции, ротор, намагниченный в предлагаемом ин20 дукторе, создает синусоидально распределенное поле,:тогда как поле роторов, намагниченных в аналогичных индукторах, существенно отличается от синусоидал ьного;

25 для намагничивания многополюсных магнитов в пределагаемом индукторе требуется ток, меньший в 2-2,5 раза, чем ток в аналогичных устройствах, Формула изобретения

30 Индуктор для термомагнитной обарботки и намагничивания многополюсных роторных магнитов, содержащий кольцевой

Г" магнитопровод, в пазах которого расположена обмотка, имеющий полюсы и межполюс35 ные элементы, полюсы индуктора и межполюсные элементы отделены зазором, отличающийся тем, что, с целью повышения качества намагничивания, магнитопровод содержит 2N межполюсных

40 элементов (N — число полюсов индуктора), между двумя полюсами находятся два межполюсных элемента, разделенных зазором, причем угловой размер а каждого межполюсного элемента, выраженный в градусах, 45 определяется по формуле

180 74 — N а = - Г- — О- -+-О-ч обмотка выполнена в виде меандра.

1690001

s а

6 а (() Фиг.2
