Реферат



Изобретение относится к области электротехники и может быть использовано в качестве плавнорегулируемого индуктивноА -I го сопротивления. Цель изобретения состоит в упрощении технологии изготовления устройства. Устройство содержит цилиндрический магнитопровод, состоящий из гладкой части 1, разрезанной по диаметру и другой части 2 с прямоугольными пазами на одном торце, оси которых сдвинуты на 120°, и зубцами. Катушки 5 трехфазной обмотки надеты на зубцы, а последовательно соединенные три катушки 6 обмотки подмагничивания надеты на часть 1 магнитопровода. Конструкция дросселя значительно технологичнее , поскольку имеет минимальное количество катушек. 3 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 F 29/14, 37/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4652997/07 (22) 22.02.89 (46) 07.11.91. Бюл, № 41 (72) М.M.Êðàñíîøàïêà, Г.А.Коваленко, Д.M.Êðàñíîøàïêà и И.И.Палыга (53) 621.318.435 (088.8) (56) Авторское свидетельство СССР

¹ 182229, кл. Н 01 Е 29/14, 1964, (54) ТРЕХФАЗНЫЙ УПРАВЛЯЕМЫЙ ДРОССЕЛЬ (57) Изобретение относится к области электротехники и может быть использовано в качестве плавнорегулируемого индуктивноЯ,,!Ж,, 1690005 Al го сопротивления. Цель изобретения состо ит в упрощении технологии изготовления устройства. Устройство содержит цилиндрический магнитопровод, состоящий из гладкой части 1, разрезанной по диаметру и другой части 2 с прямоугольными пазами на одном торце, оси которых сдвинуты на 120, и зубцами. Катушки 5 трехфазной обмотки надеты на зубцы, а последовательно соединенные три катушки 6 обмотки подмагничивания надеты на часть 1 магнитопровода.

Конструкция дросселя значительно технологичнее, поскольку имеет минимальное количество катушек. 3 ил.

1690005

Изобретение относится к электротехнике и может быть использовано в качестве плавнорегулируемого индуктивного сопротивления.

Цель изобретения — упрощение технологии изготовления устройства.

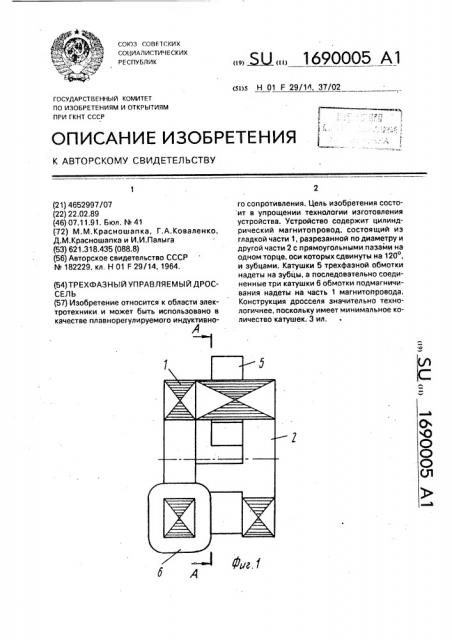

На фиг. 1 изображено устройство, разрез (для ясности показаны только по одной катушке трехфазной обмотки и обмотки подмагничивания); на фиг. 2- разрез А-А на фиг. 1; на фиг. 3 — устройство, общий вид.

Устройство содержит цилиндрический магнитопровод, состоящий из гладкой (беззубцовой) части 1, разрезанный по диаметру и другой части 2 с прямоугольными пазами 3 на одном торце, оси которых сдвинуты на 120 и зубцами 4. Катушки 5 трехфазной обмотки одеты на зубцы 4, а последовательно соединенные три катушки

6 обмотки подмагничивания одеты на часть

1 магнитопровода, причем их внутренние части расположены в пазах части 2 магнитопровода, Все части магнитопровода плотно сжаты, чтобы зазоры между ними были минимальными (не превышали 0,01 мм) и закреплены, например, точечной сваркой по линии разрезов. Для уменьшения величины зазоров стыкуемые поверхности предварительно шлифуются.

Магнитопровод может быть изготовлен, например, посредством навивки ленточной трансформаторной стали, а пазы на торце вырезаются фрезой, электроэрозионной или лазерной резкой, выштамповываются, .либо изотавливаются иным известным способом.

Устройство работает следующим образом.

При отсутствии тока подмагничивания в катушках 6 обмотки подмагничивания магнитное сопротивление для потоков, создаваемых токами катушек трехфазной обмотки, минимально, поэтому реактивное сопротивление дросселя максимальное.

При увеличении тока подмагничивания в катушках 6 обмотки подмагничивания проис5 ходит насышением части 1 цилиндрического магнитопровода, сущес гвенное увеличение магнитного сопротивле.. ния для потоков, создаваемых токами трехфаэной обмотки и, как следствие,—

10 уменьшение величины реактивного сопро- тивления. При увеличении тока подмагничивания в катушках 6 от !мин = О до !макс величина реактивного сопротивления дросселя уменьшается от Хдр àKc до Хдр мин.

15 Предлагаемая конструкция регулируемого дросселя значительно технологичнее, поскольку имеет минимальное количество катушек. Все катушки выполняются на автоматизированном намоточном станке, 20 Размещение катушек на частях магнитопровода предельно простое — три катушки одеваются на зубцы и три — на разрезанное ярмо, в результате чего упрощается технология изготовления устройства.

25 Формула изобретения

Трехфазный управляемый дроссель, содержащий составной цилиндрический магнитопровод, одна из частей которого выполнена с равномерно распределенными

30 пазами, число которых кратно трем, в пазах размещена трехфазная силовая обмотка, охватывая зубцы магнитопровода, обмотку подмагничивания, отличающийся тем, что, с целью упрощения технологии изготов35 ления, обе части магнитопровода выполнены с одинаковым диаметром и примыкают одна к другой торцами, пазы выполнены с параллельными стенками на торце одной части магнитопровода, к которому примыка40 ет торец другой части магнитопровода, обмотка подмагничивания охватывает другую часть магнитопровода.
