Реферат



Изобретение относится к импульсной оптоэлектронной технике и может быть использовано в информационных и робототехнологических комплексах автоматики, промышленной электроники, телемеханики и вычислительной техники. Целью изобретения является расширение эксплуатационных возможностей. Поставленная цель достигается за счет введения в устройствопрототип элементов И, ИЛИ и диодов, что позволяет реализовать устройство с режимом третьего состояния и обеспечить прием информации с оптических каналов независимо от наличия информации на электрических входах. Данные возможности позволяют использовать фотореле в качестве шинных мультиплексоров. 1 ил.

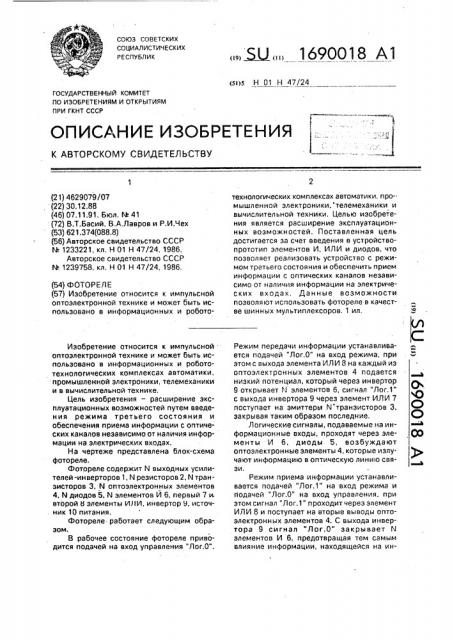

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„5Ц „„1690018 А1 (SI)S Н 01 Н 47/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР— — — - - и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4629079/07 (22) 30.12.88 (46) 07.11.91. Бюл. М 41 (72) В.Т.Басий, В,А,Лавров и P.È.×eõ (53) 621,374(088.8) (56) Авторское свидетельство СССР

N. 1233221, кл. Н 01 Н 47/24, 1986.

Авторское свидетельство СССР

¹ 1239758, кл, Н 01 Н 47/24, 1986. (54) ФОТОРЕЛ Е (57) Изобретение относится к импульсной оптоэлектронной технике и может быть использовано в информационных и роботоИзобретение относится к импульсной оптоэлектронной технике и может быть использовано в информационных и робототехнологических комплексах автоматики, промышленной электроники, телемеханики и в вычислительной технике, Цель изобретения — расширение эксплуатационных возможностей путем введения режима третьего состояния и обеспечения приема информации с оптических каналов независимо от наличия информации на электрических входах.

На чертеже представлена блок-схема фотореле.

Фотореле содержит N выходных усилителей -инве рта ров 1, N резисторов 2, N транзисторов 3, N оптоэлектронных элементов

4, N диодов 5, N элементов Й 6, первый 7 и. второй 0 элементы VI/IVI, инвертор У, источ. ник 10 питания.

Фотореле работает следующим образом.

В рабочее состояние фотореле приводится подачей на вход управления "Лог.О". технологических комплексах автоматики. промышленной электроники, телемеханики и вычислительной техники. Целью изобретения является расширение эксплуатационных возможностей. Поставленная цель достигается за счет введения в устройствопрототип элементов И, ИЛИ и диодов, что позволяет реализовать устройство с режимом третьего состояния и обеспечить прием информации с оптических каналов независимо от наличия информации на электрических входах, Данные возможности позволя ют использовать фотореле в качестве шинных мультиплексоров. 1 ил.

Режим передачи информации устанавливается подачей "Лог,О" на вход режима, при этом с выхода элемента ИЛИ 8 на каждый из оптоэлектронных элементов 4 подается низкий потенциал, который через инвертор

9 открывает И элементов 6, сигнал "Лог,1" с выхода инвертора 9 через элемент ИЛИ 7 О поступает на эмиттерь1 М транзисторов 3, закрывая таким образом последние. С)

Логические сигналы, подаваемые на информационные входы, проходят через эле- (ф менты И 6, диоды 5, возбуждают оптоэлектронные элементы 4, которые излучают информацию в оптическую линию связи.

Режим приема информации устанавливается подачей "Лог.1" на вход режима и подачей "Лог.О" на вход управления, при этом сигнал "Лог.1 " проходит через элемент

ИЛИ 8 и поступает на вторые выводы оптоэлектронных элементов 4. С выхода инвертора 9 сигнал "Лог.О" закрывает N элементов И 6, предотвращая тем самым влияние информации, находящейся на ин1690018 формационных электрических входах устройства. С выхода элемента ИЛИ 7 на эмиттеры транзисторов 3 поступает низкий потенциал, разрешая их работу. Оптические потоки, воздействуют на оптоэлектронные элементы 4, вызывают появление базовых токов транзисторов 3 и, следовательно, изменение потенциалов на коллекторах последних. При этом диоды 5 находятся в закрытом состоянии, защищая сигналы, поступающие на базы транзисторов 3 от шунтирования низкими выходными уровнями элементов И 6.

Выходные сигналы оптоэлектронных элементов 4, инвертированные соответствующими транзисторами 3, повторно инвертируются и усиливаются соответствующими усилителями-инверторами 1 до уровня "Лог.1". Таким образом, освещенному состоянию оптоэлектронных элементов 4 соответствует уровень "Лог.1" на соответствующих выходах фотореле. При подаче на вход управления уровня "Лог.1" на эмиттерах транзисторов 3 появляется высокий уровень напряжения и они закрываются, С выхода инвертора 9 сигнал

"Лог.О" поступает на вход N элементов И 6 и закрывает их. На оптоэлектронные элементы 4 с выхода элемента ИЛИ 8 подается уровень "Лог.1" и, таким образом, создается третье состояние, при котором информация не передается, не принимается и влияние на оптические линии связи не оказывается.

Ток через оптоэлектронные элементы 4 и диоды 5 в режиме передачи может быть ограничен резисторами в коллекторах выходных транзисторов N элементов И 6, вы5 полненных на элементах с открытым коллектором (не показано).

Формула изобретения

Фотореле, содержащее источник пита10 ния, инвертор, транзистор, резистор, усилитель-инвертор, оптоэлектрический элемент, о т л и ч а ю щ е.е с я тем, что, с целью расширения эксплуатационных возможностей, оно снабжено двумя элементами ИЛИ, 15 диодом, элементом И, причем первый вывод оптоэлектрического элемента подключен к базе транзистора, коллектор которого подключен через резистор к источнику питания и к входу усилителя-инвертора, выход кото20 рого является информационным выходом устройства; а первый вход элемента И является информационным входом устройства, а второй вход подключен к первому входу первого элемента ИЛИ, выход которого под25 ключен к эмиттеру транзистора, а второй вход подключен к входу управления устройства и второму входу второго элемента

ИЛИ, первый вход которого подключен к входу режима устройства, а выход подклю30 чен к входу инвертора и к второму выводу оптоэлектронного элемента, первый вывод которого подключен к катоду диода, анод которого подключен к выходу элемента И, 35

1690018

Редактор В. Данко

Заказ 3818 Тираж Подписное

ВНИИПИ Государственного комитета.по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

&од ремима

&од, упраВпения упоюлекртическ пеменгп птахе нп инский лемех

Составитель А. Исаев

Техред М.Моргентал Корректор Н. Король
