Реферат

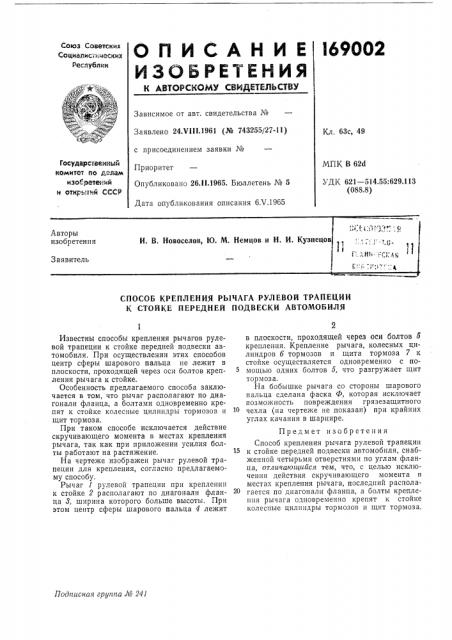

169002

Союз Советских

Социалисд-.веских

Республик

Зависимое от авт. свидетельства №

Заявлено 24.V111.1961 (№ 743255/27-11) Кл. 63с, 49 с присоединением заявки №

Приоритет

Государственный комите по делам изобретений и открьний СССР

МПК В 62d

УДК 621 — 514.55:629.113 (088.8) Опубликовано 26.II.1965. Бюллетень № 5

Дата опубликования описания 6Л .1965

СПОСОБ КРЕПЛЕНИЯ РЫЧАГА РУЛЕВОЙ ТРАПЕЦИИ

К СТОЙКЕ ПЕРЕДНЕЙ ПОДВЕСКИ АВТОМОБИЛЯ

Подписная группа Л9 241

Известны способы крепления рычагов рулевой трапеции к стойке передней подвески автомобиля. При осуществлении этих способов центр сферы шарового пальца не лежит в плоскости, проходящей через оси болтов крепления рычага к стойке.

Особенность предлагаемого способа заключается в том, что рычаг располагают по диагонали фланца, а болтами одновременно крепят к стойке колесные цилиндры тормозов и щит тормоза.

При таком способе исключается действие скручивающего момента в местах крепления рычага, так как при приложении усилия болты работают на растяжение.

На чертеже изображен рычаг рулевой трапеции для крепления, согласно предлагаемому способу.

Рычаг 1 рулевой трапеции при креплении к стойке 2 располагают по диагонали фланца 8, ширина которого больше высоты. При этом центр сферы шарового пальца 4 лежит

2 в плоскости, проходящей через оси болтов 5 крепления. Крепление рычага, колесных цилиндров б тормозов и щита тормоза 7 к стойке осуществляется одновременно с помощью одних болтов 5, что разгружает щит тормоза.

На бобышке рычага со стороны шарового пальца сделана фаска Ф, которая исключает возможность повреждения грязезащитного чехла (на чертеже не показан) при крайних углах качания в шарнире.

Предмет изобретения

Способ крепления рычага рулевой трапеции к стойке передней подвески автомобиля, снабженной четырьмя отверстиями по углам фланца, отличающийся тем, что, с целью исключения действия скручивающего момента в местах крепления рычага, последний располагается по диагонали фланца, а болты крепления рычага одновременно крепят к стойке колесные цилиндры тормозов и щит тормоза, 169002 ф
