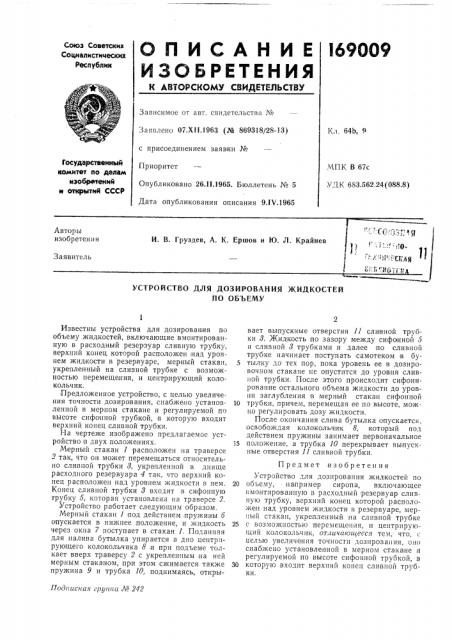

О П И С А Н И Е 169ОО9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 64b, 9

Заявлено 07.XI1,1963 (№ 869318/28-13) с присоединением заявки №

Приоритет

Государственный комитет по делаю изобретений

ы открытий СССР

МПК В 67с

УД К, 683.562.24 (088.8) Опубликовано 26.II.1965. Бюллетень № 5

Дата опубликования описания 9. I V.1965

Авторы изобретения

И. В. Груздев, А. К. Ершов и 1О. Л. Крайнев 1 - .!ОI.

- "- "1" = С1 4я

Заявитель

УСТРОЙСТВО ДЛЯ ДОЗИРОВАКИЯ ЖИДКОСТЕЙ

ПО ОБЪЕМУ

Подписная г0упна Л0 242

Известны устройства для дозирования по объему жидкостей, включающие вмонтированную в расходный резервуар сливную трубку, верхний конец которой расположен над уровнем жидкости в резервуаре, мерный стакан, укрепленный на сливной трубке с возможностью перемещения, и центрирующий колокольчик.

Предложенное устройство, с целью увеличения точности дозирования, снабжено устаногленной в мерном стакане и регулируемой по высоте сифонной трубкой, в которую входит верхний конец сливной трубки.

На чертеже изображено предлагаемое устройство в двух положениях.

Мерный стакан 1 расположен на траверсе

2 так, что он может перемещаться относительно сливной трубки 8, укрепленной в днище расходного резервуара 4 так, что верхний конец расположен над уровнем жидкости в нем.

Конец сливной трубки 8 входит в сифопную трубку а, которая установлена на траверсе 2.

Устройство работает следующим образом.

Мерный стакан 1 под действием, пружины 6 опускается в нижнее положение, и жидкость через окна 7 поступает в стакан 1. Поданная для налива бутылка упирается в дно цеитрирующего колокольчика 8 и при подъеме толкает вверх траверсу 2 с укрепленным иа ней мерным стаканом, при этом сжимается также пружина 9 и трубка 10, поднимаясь, открывает выпускные отверстия 11 сливной трубки 8. Жидкость по зазору между сифонной 5 и сливной 8 трубками и далее по сливной трубке начинает поступать самотеком в бу5 ты.лку до тех пор, пока уровень ее в дозировочном стакане не опустится до уровня сливной трубки. После этого происходит сифониравание остального объема жидкости до уровня заглубления в мерный стакан сифонной

10 трубки, причем, перемещая ее по высоте, можно регулировать дозу жидкости.

После окончания слива бутылка опускается, освобождая колокольчик 8, который под действием пружины занимает первоначальное

15 положение, а трубка 10 перекрывает выпускные от верстия 11 сливной трубки.

Предмет изобретения

Устройство для дозирования жидкостей по

20 объему, например сиропа, включающее вмонтированную в расходный резервуар сливную трубку, верхний конец которой расположен над уровнем жидкости в резервуаре, мерный стакан, укрепленный на сливной трубке

25 с возможностью перемещения, и центрирующий колокольчик, отличающееся тем, что, с целью увеличения точности дозироваиия, оно снабжено установленной в мерном стакане и регулируемой по высоте сифонной трубкой, в

30 которую входит верхний конец сливной трубки.

169009 ости ерСо став н тела L. Фишман

Редактор В. Ф. Чулкова

Техред T. П. Курилко

Коррсктор A. А. Березуева
