Генератор импульсов климова

Генератор импульсов климова

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в автоматических системах контроля, работающих в диапазоне низких и инфранизких частот. Цель изобретения - повышение надежности и упрощение. Устройство содержит электромагнитное реле 1, конденсатор 2, четыре резистора 3, 4, 5 и 6, два из которых - резисторы 5. 6 - переменные, стабилитрон 7, контактную группу 8 электромагнитного реле. Обеспечивается возможность переключения электромагнитного реле короткими импульсами токов срабатывания и отпускания с малыми длительностями фронтов за счет пропускания через реле постоянного начального тока , сила которого выбрана меньше силы тока срабатывания и больше силы тока отпускания реле, что дает возможность уменьшить число используемых конденсаторов и существенно снизить их емкость. 1 ил.

1690 Г/4

Формула изобретения

Соста вител ь Т. Ч ип ига

Техред M.Ìîðãåíòàë Корректор М, Пожо

Редактор Н. Химчук

Заказ 3825 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

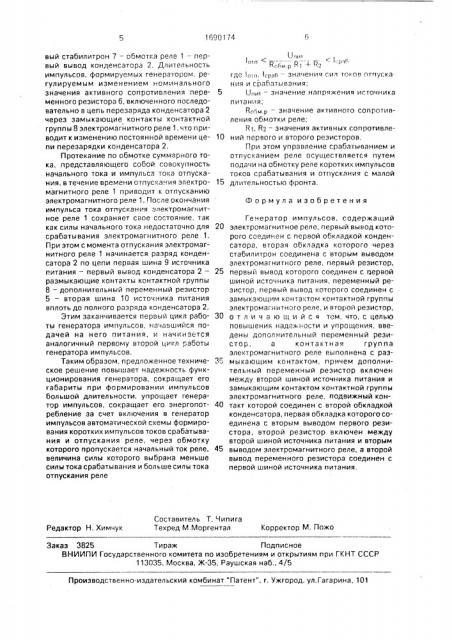

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 вый стабилитрон 7 — обмотка реле 1 — первый вывод конденсатора 2. Длительность импульсов, формируемых генератором, регулируемым изменением номинального значения активного сопротивления переменного резистора 6, включенного последовательно в цепь перезаряда конденсатора 2 через замыкающие контакты контактной группы 8 электромагнитного реле 1, что приводит к изменению постоянной времени цепи перезарядки конденсатора 2.

Протекание по обмотке суммарного тока, представляющего собой совокупность начального тока и импульса тока отпускания, в течение времени отпускания электромагнитного реле 1 приводит к отпусканию электромагнитного реле 1. После окончания импульса тока отпускания электромагнитное реле 1 сохраняет свое состояние, так как силы начального тока недостаточно для срабатывания электромагнитного реле 1.

При этом с момента отпускания электромагнитного реле 1 начинается разряд конденсатора 2 по цепи первая шина 9 источника питания — первый вывод конденсатора 2— размыкающие контакты контактной группы

8 — дополнительный переменный резистор

5 — вторая шина 10 источника питания вплоть до полного разряда конденсатора 2.

Этим заканчивается первый цикл работы генератора импульсов, начавшийся подачей на него питания, и начинается аналогичный первому второй цикл работы генератора импульсов.

Таким образом, предложенное техническое решение повышает надежность функционирования генератора, сокращает его габариты при формировании импульсов большой длительности, упрощает генератор импульсов, сокращает его энергопотребление за счет включения в генератор импульсов автоматической схемы формирования коротких импульсов токов срабатывания и отпускания реле, через обмотку которого пропускается начальный ток реле, величина силы которого выбрана меньше силы тока срабатывания и больше силы тока отпускания реле

U,( о1п (— --- — — — -- - —; Iñð t

R„,r, р R) + Й)) где 4;„, 1срь — значения сил токов отпуска ния и срабатывания;

5 0л т — значение напряжения источника питания;

Кт p — значение активного сопротивления обмотки реле;

R1, Rz — значения активных сопротивле10 ний первого и второго резисторов.

При этом управление срабатыванием и отпусканием реле осуществляется путем подачи на обмотку реле коротких импульсов токов срабатывания и отпускания с малой

15 длительностью фронта.

Генератор импульсов, содержащий

20 электромагнитное реле, первый вывод которого соединен с первой обкладкой конденсатора, вторая обкладка которого через стабилитрон соединена с вторым выводом электромагнитного реле, первый резистор, 25 первый вывод которого соединен с первой шиной источника питания, переменный резистор, первый вывод которого соединен с замыкающим контактом контактной группы электромагнитного реле, и второй резистор, 30 отличающийся тем,что,сцелью повышениr надежности и упрощения, введены дополнительный переменный резистор, а контактная группа электромагнитного реле выполнена с раз35 мыкающим контактом, причем дополнительный переменный резистор включен между второй шиной источника питания и замыкающим контактом контактной группы электромагнитного реле, подвижный кон40 такт которой соединен с второй обкладкой конденсатора, первая обкладка которого соединена с вторым выводом первого резистора, второй резистор включен между второй шиной источника питания и вторым

45 выводом электромагнитного реле, а второй вывод переменного резистора соединен с первой шиной источника питания.
