Устройство для поверхностной обработки лент жидкостями

Устройство для поверхностной обработки лент жидкостями

Иллюстрации

Показать все

Реферат



Изобретение относится к области электрохимии , в частности к устройству для поверхностной обработки лент жидкостями, особенно для травления катаных металлических лент. Целью изобретения является повышение качества обработки и увеличение надёжности. Устройство состоит из травильного резервуара, закрытого крышкой, через который пропускается лента. Между лентой и крышкой предусмотрено приспособление , отклоняющее ленту в направлении движения при ее подъеме. Это приспособление может состоять из профилей, создающих пилообразную последовательность . Такие профили могут быть образованы направляющими брусьями, скошенными со стороны заправки ленты. 22 з.п.ф-лы, 13 ил.

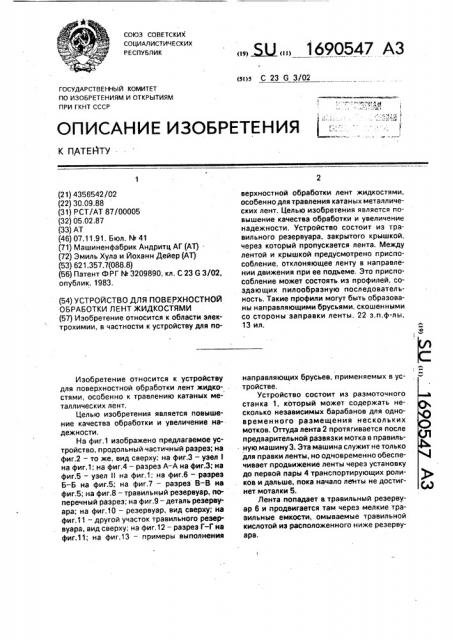

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 23 G 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4356542/02 (22) 30,09.88 (31) РСТ/AT 87/00005 (32) 05.02.87 (33) AT (46) 07,11.91, Бюл. М 41 (71) Машиненфабрик Андритц АГ (AT) " (72) Эмиль Хула и Йоханн Дейер (AT) (53) 621.357.7(088.8) (56) Патент Ф РГ 1Ф 3209890, кл. С 23 G 3/02, опублик. 1983. (54) УСТРОЙСТВО ДЛЯ ПОВЕРХНОСТНОЙ

ОБРАБОТКИ ЛЕНТ ЖИДКОСТЯМИ (57) Изобретение относится к области электрохимии, в частности к устройству для поИзобретение относится к устройству для поверхностной обработки лент жидкостями, особенно к травлению катаных металлических лент.

Целью изобретения является повышение качества обработки и увеличение надежности, На фиг.1 изображено предлагаемое устройство, продольный-частичный разрез; на фиг.2 — то же, вид сверху; на фиг.3 — узел! на фиг.1; на фиг,4 — разрез А — А на фиг,3; на фиг.5 — узел П на фиг.1; на фиг.6 — разрез

Б-Б на фиг.5; на фиг.7 — разрез В-В на фиг.5; на фиг.8 — травильный резервуар, поперечный разрез; на фиг.9 — деталь резервуара; на фиг.10 — резервуар, вид сверху; на фиг.11 — другой участок травильного резервуара, вид сверху; на фиг.12 — разрез Г-Г на фиг.11; на фиг.13 — примеры выполнения

„„ Д.3 „„1690547 А3 верхностной обработки лент жидкостями, особенно для травления катаных металлических лент. Целью изобретения является повышение качества обработки и увеличение надежности, Устройство состоит из травильного резервуара, закрытого крышкой, через который пропускается лента. Между лентой и крышкой предусмотрено приспособление, отклоняющее ленту в направлении движения при ее подъеме. Это приспособление может состоять из профилей, создающих пилообразную последовательность. Такие профили могут быть образованы направляющими брусьями, скошенными со стороны заправки ленты. 22 з.п,ф-лы, 13 ил. направляющих брусьев, применяемых в устройстве.

Устройство состоит из размоточного станка 1, который может содержать несколько независимых барабанов для одновременного размещения нескольких мотков. Оттуда лента 2 протягивается после предварительной развязки мотка в правильную машину 3. Эта машина служит не только для правки ленты, но одновременно обеспечивает продвижение ленты через установку до первой пары 4 транспортирующих роликов и дальше, пока начало ленты не достигнет моталки 5.

Лента попадает в травильный резервуар 6 и продвигается там через мелкие травильные емкости, омываемые травильной кислотой из расположенного ниже резервуара.

1690547

По окончании травления ленту промывают, возможно подвергают дополнительной обработке, просушивают и наматывают на моталку 5 (фиг.1 и 2}.

Травильный резервуар 6 закрыт крышкой 7 для ее защиты от повреждения входным концом ленты или изогнутым участком ленты, ниже крышки на противоположных продольных выступах 8 боковых стенок 9 расположены один эа другим направляющие брусья 10, которые могут доходить до уровня жидкости. Для предотвращения упирания или искривления входного конца ленты в ребро аправляющих брусьев 10, а также для предотвращения упора или повреждения при прохождении изогнутых или плохо прокатанных лент о поперечные к направлению движения ленты лобовые кромки направляющих брусьев эти кромки 11 направляющих брусьев 10 скошены таким образом, что расположенные один за другим направляющие брусья 10 над лентой 2 образуют крышку пилообразного профиля со скошенными фронтами перевернутых зубьев, обращенными скосами навстречу направлению перемещения ленты. Если лента 2 приподнимается своим продольным участком или заправляемым началом, упираясь в направляющие брусья 10, эти скошенные поверхности 11 отклоняют ленту вниз (фиг.3).

Отклоняющие приспособления и независимые от них крышки образуют двойное перекрытие травильного желоба относител ьно атмосферы, Между отклоня ющими приспособлениями и независимыми от них крышками образуется промежуточное пространство, в котором содержится воздушная прослойка, куда попадает образующийся в процессе травления газообразный водород, проходя через зазоры между направляющими брусьями. Вместе с этим водородом в эту прослойку неизбежно попадает также небольшое количество паров кислоты. Эти газы и пары, теперь уже разбавленные воздухом, отсасываются из этой прослойки через штуцер 12 в крышке

7. Несмотря на то, что поверхность травильной ванны при этом не уменьшается, такое решение позволяет уменьшить испарение кислоты и тем самым потери тепловой энергии (фиг,4), Вместо направляющих брусьев 10 можно испольэовать и другие приспособления, отклоняющие ленту вниз, Можно предусмотреть несколько травил ьных резервуаров описанного типа, причем между каждыми двумя такими резервуарами устанавливается пара транспортирующих и отжимных роликов (фиг.3), 5

55 проходя между которыми, лента 2 освобождается от большей части травильной кислоты. При этом валки 13 отжимной пары смещены один относительно другого так, что верхний валок 13 располагается несколько позади нижнего валка по направлению движения ленты, а для отделения травильных жидкостей каждой секции эта отжимная пара снабжена уплотнительным языком 14. По крайней мере один иэ отжимных валков может быть приводным. С помощью такого разделения жидкостей в отдельных секциях регулируется различная концентрация железа и кислоты; в первой травильной секции максимальное содержание железа и минимальная концентрация свободной кислоты, а в последней секции — минимальная концентрация железа и максимальная кислоты.

Благодаря этому значительно сокращается время травления.

Для направления ленты посередине продольной оси установки, например, перед последней парой отжимных валков располагаются боковые направляющие 15 для ленты (фиг.1 и 2), регулируемые на различную ширину ленты. Эти боковые направляющие (фиг,5 и 7) имеют две встречных тележки 16, каждая из которых движется на двух парах роликов 17 по направляющим 18, причем каждая тележка снабжена зубчатой рейкой 19, находящейся в зацеплении с общей шестерней, расположенной на продольной оси, благодаря чему обеспечивается синхронное перемещение обеих тележек 16. Каждая иэ тележек 16 соединена с гидравлическим цилиндром 20, перемещающим тележки 16 одну к другой или одну от другой, Учитывая наличие шестерни 21, возможно также, что один цилиндр 20 перемещает тележки 16 одну к другой, а другой цилиндр 20 перемещает эти тележки одну от другой, или наоборот.. Каждая из двух тележек 16 снабжена снизу кронштейном 22 с плитой 23 из кислотостойкого материала, предпочтительно из керамического износостойкого материала, центрируемыми по началу ленты. Это центрирование начала ленты выполняется в тот момент, когда передний конец ленты проходит между центрирующими щеками, но еще не зажат подающими валками, В травил ьном резервуаре 6 (фиг.8) днище может иметь небольшой наклон от стенок 9 к середине. На боковых стенках 9 расположены патрубки 24 на расстоянии один от другого вдоль травильного резервуара 6, входящие в резервуар под углом и служащие для подвода травильной жидкости, На продолжении патрубков 24 в днище предусмотрены полукруглые углубления 25, 1690547 пересекающиеся в центре резервуара, Продольные составляющие потока травильной жидкости направлены, таким образом, навстречу движению ленты. Чтобы лента не зацеплялась за края углублений 25, край 26 тоже скошен (фиг,9).

Благодаря некоторому наклону днища и расположению углублений с патрубками создается благоприятное гидродинамическое распределение травильной жидкости внутри резервуара 6, Предотвращаются всплески травильной жидкости при отсутствии ленты в резервуаре 6. Небольшой наклон днища к середине служит также определен- ной мерой для самоцентрирования ленты при ее движении в продольном направлеДля того, чтобы при выходе ленты из резервуара 6 на транспортирующие и отжимные валки уходило как можно меньше травильной жидкости, на некотором расстоянии перед этими валками предусмотрены переливные камеры 27 у боковых стенок 9, оснащенные вертикальными заслонками 28 для перетекания травильной жидкости (фиг.11).

С помощью регулируемых по высоте заслонок 28 или подобных клапанов можно устанавливать уровень жидкости в травильном резервуаре, Кроме того, можно применять различные варианты направляющих брусьев: скос проходит по нижней стороне, обращенной к месту входа ленты, и занимает только часть ширины бруса 10 (фиг.13а); скос проходит по всей ширине бруса (фиг.13б); скос выполнен на стороне бруса, ближней к месту выхода ленты, и занимает. часть его ширины (фиг.13в); скос занимает всю ширину и выполнен криволинейным, например, по круговой или более сложной дуге (фиг.13г) и многократный, например двукратный, скос (фиг.13д). Угол скоса (или максимальный угол скоса при выполнении его. криволинейным) составляет 2 — 10О, предпочтител ьно 5О.

Формула изобретения

1. Устройство для поверхностной обработки лент жидкостями, и реимущественно для травления катаных металлических лент, содержащее желобообразный резервуар для травителя с крышкой, о т л и ч а ю щ е ес я тем, что, с целью повышения качества обработки и увеличения надежности, оно снабжено приспособлением для отклонения входного конца ленты в заданном направлении перемещения при его подъеме, выполненным в виде направляющего элемента с профилем пилообразного сечения и

10

20 приспособлением.

40 12. Устройство по п.1, о т л и ч а ю щ е е45

55

35 установленным под крышкой наклонно к на правлению перемещения ленты.

2. Устройство no n.1, о т л и ч а ю щ е ес я тем, что элемент выполнен в виде последовательно размещенных брусьев со скосами из иэносостойкого материала, 3. Устройство по п.2, о т л и ч а ю щ е ес я тем, что скос выполнен на нижней стороне части ширины бруса и обращен к месту входа ленты.

4. Устройство по п.2, о т л и ч а ю щ е ес я тем, что скос выполнен по всей ширине бруса.

5. Устройство по п.2, о т л и ч а ю щ е ес я тем, что скос выполнен на части ширины бруса со стороны, обращенной к месту выхода ленты.

6, Устройство пои 2, о т л и ч а ю щ е ес я тем, что скос выполнен частично в виде вогнутой вниз кривой.

7. Устройство по п.2, о т л и ч а ю щ е ес я тем, что на нижней стороне брусьев выполнен двуступенчатый скос.

8, Устройство по пп,2-7, о т л и ч а ющ е е с я тем, что брусья имеют прямоугольное поперечное сечение и размещены поперек направления движения ленты.

9. Устройство по п.1, о т л и ч а ю щ е ес я тем, что резервуар для травления выполнен с продольными выступами на боковых стенках для размещения на них брусьев, 10, Устройство по пп.2 — 9, о т л и ч а ющ е е с я тем, что брусья размещены в резервуаре с зазором относительно крышки.

11, Устройство по пп.1 — 10, о т л и ч а ющ е е с я тем, что крышка выполнена с патрубком для соединения с отсасывающим с я тем, что оно снабжено регулируемым направляющим элементом.

13. Устройство поп,1, отл ич а ющеес я тем, что оно снабжено тележками, установленными с воэможностью поперечного перемещения, и плитами из кислотостойкого материала, закрепленными на регулируемом направляющем элементе с возможностью поперечного перемещения и соединения с тележкой.

14. Устройство по п.13, о т л и ч а ю щ ее с я тем, что тележки соединены общим приводом.

15. Устройство по п.14, о тл и ч а ю щее с я тем, что одна из тележек соединена с гидравлическим или пневматическим цилиндром.

16, Устройство по пп.1 и 14, о т л и ч а ющ е е с я тем, что оно снабжено шестерней, установленной на продольной оси, а каждая

1690547 тележка выполнена с зубчатой рейкой, размещенной поперек направления движения ленты, причем обе зубчатые рейки обращены одна к другой и установлены с возможностью зацепления с шестерней.

17. Устройство по п.1, о т л и ч а ю щ е ес я тем, что днище резервуара для травителя выполнено с наклонами от боковых стенок к середине.

18. Устройство по п.1, о т л и ч а ю щ е ес я тем, что резервуар для травителя выполнен с патрубками на боковых стенках, расположенными на расстоянии друг от друга вдоль резервуара для подвода травильной жидкости.

19, Устройство по п.17, о т л и ч а ю щ ее с я тем, что в днище резервуара на продолжении патрубков выполнены полукруглые в сечении углубления.

20. Устройство по п,18, о т л и ч а ю щ ее с я тем, что патрубки расположены в ре5 зервуаре наклонно.

21. Устройство по п.19, отл и ч à ю щ ее с я тем, что углубления выполнены под углом к середине днища резервуара для трайителя.

10 22, Устройство по пп.19 и 21, о т л и ч ею щ е е с я тем, что один край углубления выполнен скошенным.

23, Устройство по п,1, о т л и ч а ю щ е ес я тем, что оно снабжено камерами с регу15 лируемыми шиберами, расположенными на боковых стенках.

1690541

1690547

17 16 17

0547

1690547
