ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 14,V.1964 (№ 900059/23-26) с присоединением заявки ¹

I6 9067

Союз Советских

Социалистических

Респфпик

Кл. 12d, 13

МПК В 01d

УДК 66 067 3 324 628

163(088.8) Приоритет

Опубликовано 11.111.1965. Бюллетень ¹ 6

Государственный комитат по дегам изооре внии и сткрь.тий СССР

Дата опубликования описания 28Л 1.l965

Автор изобретения

К,. Ф. Хими

Заявитель

ВРАЩА1О1ЦЕЕСЯ ВОДООЧ ИСТНОЕ СИТО

Известны вращающиеся сита для очистки сточных вод, состоящие из цилиндрического сита, промывочного устройства и шламоотводящей трубы. Однако фнльтрующая поверхность таких сит мала.

В предложенном устройстве сито выполнено в виде усеченного конуса с увеличенной фильтруюшей поверхностью.

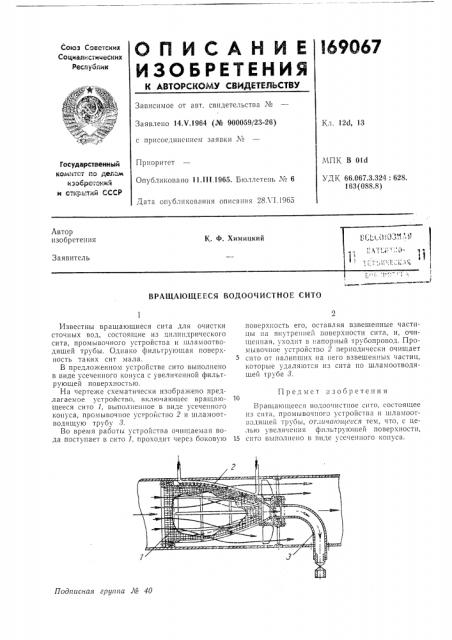

На чертеже схематически изображено предлагаемое устройство, включающее вращаюгцееся сито 1, вьгполненное в виде усеченного конуса, промывочное устройство 2 и шламоотВодянц ю труoy 8.

Во время работы устройства очищаемая вода поступает в сито 1, проходит через боковую

Подггисная грушга № 40 поверхность его, оставляя взвешенные частицы на внутренней поверхности сита, и, очищенная, уходит в напорный трубопровод. Промывочное устройство 2 периодически очищает сито от налипших на него взвешенных частиц, которые удаляются из сита по шламоотводящей тр .бе 8.

Предмет нзобретенн я

Вращающееся водоочнстное сито, состоящее нз сита, промывочного устройства н шламоотводяшей трубы, от.шчагощевся тем, что, с целью увеличения фнльтруюгцей поверхности, 15 сито выполнено в виде у;еченного конуса.
