Реферат



союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 M 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

17

Фиг /

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4685743/14 (22) 27.04.89 (46) 15.11.91. Бюл. М 42 (71) Ереванский филиал Всесоюзного научного центра хирургии (72) НХ. Сердюк (53) 615.475 (088.8) (56) Авторское свидетельство СССР

hL. 1415486, кл. А 61 M 1/10, 1986. (54) ИСКУССТВЕННЫЙ ЖЕЛУДОЧЕК СЕРДЦА (57) Изобретение относится к медицинской технике, а именно к устройствам для вспо„„. Ы„„1690774 А1 могательного кровообращения. Цель изобретения — приближение формы импульса давления крови к физиологической. Гемокамера выполнена в виде полукольца с надетыми на нее пневмокамерами или одной пневмокамеры с отсеками 8 — 12, разделенными сетчатыми перегородками 13 — 16, причем отсек 8 выполняет функцию не только вытеснителя крови, но и запорного устройства. Благодаря запаздыванию поступления воздуха в пневмокамеры, появляется возможность управлять фронтом волны давления при вытеснении крови из гемокамеры 4, 2 ил.

1690774

Составитель Л.Попов

Техред M.Моргентал

Редактор А.Лежнина

Корректор О.Кравцова

Заказ 3876 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к медицинской технике, а именно к устройствам вспомогательного кровообращения.

Цель изобретения — приближение формы импульса давления крови к физиологической.

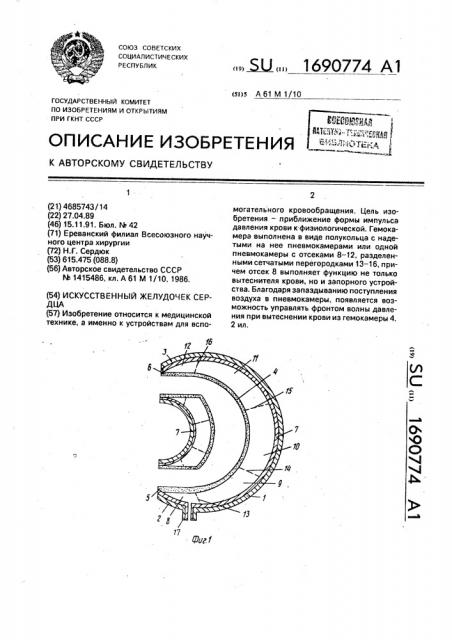

На фиг.1 изображен искусственный желудочек сердца, на фиг.2 — схема расположения пневмокамер на гемокамере.

Искусственный желудочек сердца состоит из корпуса 1 с входным 2 и выходным

3 патрубками. В корпусе 1 установлена гемокамера 4 в виде бесшовного мешочка с входной 5 и выходной 6 трубками, выполненными с гемокамерой 4 за одно целое и из одного и того же материала. Пневмокамера 7 охватывает с внутренней и внешней сторон гемокамеру 4 по окружности и разделена на отсеки (например, на пять)

8,9,10,11 и 12, разделенные между собой перегородками 13,14,15 и 16, выполненными в аиде, например, мелкоячеистой сетки.

Отсек 8 соединен с пневмоприводом (не показан) патрубком 17.

Искусственный желудочек сердца работает следующим образом.

После заполнения гемокамеры 4 кровью включают пневмопривод, Раздувается отсек 8, перекрывая вход гемокамеры и выполняя функцию запорного устройства.

Через полупроницаемые перегородки воздух последовательно поступает в отсеки

9,10,11 и 12, а иэ-за полупроницаемости пе5 регородок скачок давления в каждом последующем отсеке запаздывает относительно предыдущего, при этом давление в отсеках всегда выше, чем в других отсеках. После полного изгнания крови из гемокамеры 4

10 происходит сброс воздуха из пневмокамер до отрицательных значений в 10-15 мм рт.ст, Открывается отсек 8 и гемокамера 4 заполняется кровью.

Далее цикл повторяется, 15 Формула изобретения

Искусственный желудочек сердца, содержащий корпус с входным и выходным патрубками, внутри которого установлены гемокамера в виде бесшовного мешочка и

20 привод с запорным устройством, состоящий из последовательно соединенных пневмокамер,отл ичаю щийся тем,что,сцелью приближения формы импульса давления крови к физиологической, пневмокамеры

25 охватывают гемокамеру с внешней и внутренней сторон по окружности, между пневмокаме рами установлены сетчатые перегородки, а число пневмокамер больше двух.
