Излучатель для магнитотерапии

Излучатель для магнитотерапии

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, в частности к технике, применяемой в физиотерапии. Цель изобретения состоит в уменьшении габаритов, повышении эффективности лечения за счет увеличения коэффициента полезного действия излучателя и оперативности локализаций создаваемого излучателем поля. Устройство предназначено для магнитотерапии и выполнено в виде рамки из отрезка коаксиального кабеля с закороченными на концах оплеткой и жилой и подсоединенной к основаниям цилиндрической токопроводящей вставки, заполняющей внутреннюю полость тороидального трансформатора. Конструкция устройства в виде эластичной рамки и связанного с ней небольшого по размерам генератора удобна для индивидуального пользования и позволяет оперативно локализовать создаваемое излучателем поле. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 61 N 2/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

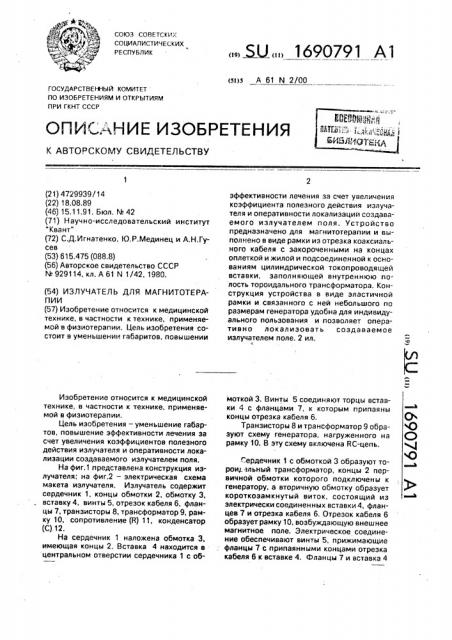

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4729939/14 (22) 18.08.89 (46) 15.11.91. Бюл. N. 42 (71) Научно-исследовательский институт

"Квант" (72) С.Д,Игнатенко, Ю,P.Ìåäèíåö и А.Н.Гусев (53) 615.475 (088.8) (56) Авторское свидетельство СССР

N. 929114, кл. А 61 N 1/42, 1980. (54) ИЗЛУЧАТЕЛЬ ДЛЯ МАГНИТОТЕРАПИИ (57) Изобретение относится к медицинской технике, в частности к технике, применяемой в физиотерапии. Цель изобретения состоит в уменьшении габаритов, повышении

Изобретение относится к медицинской технике, в частности к технике, применяемой в физиотерапии.

Цель изобретения — уменьшение габартов, повышение эффективности лечения за счет увеличения коэффициентов полезного действия излучателя и оперативности локализации создаваемого излучателем поля.

На фиг.1 представлена конструкция излучателя; на фиг.2 — электрическая схема макета излучателя. Излучатель содержит сердечник 1, концы обмотки 2, обмотку 3, вставку 4, винты 5, отрезок кабеля 6, фланцы 7, транзисторы 8, трансформатор 9, рамку 10, сопротивление (й) 11, конденсатор (С).12.

На сердечник 1 наложена обмотка 3, имеющая концы 2. Вставка 4 находится в центральном отверстии сердечника 1 с об.ЫХ,, 1690791 А1 эффективности лечения за счет увеличения коэффициента полезного действия излучателя и оперативности локализаций создаваемого излучателем поля. Устройство предназначено для магнитотерапии и выполнено в виде рамки из отрезка коаксиального кабеля с закороченными на концах оплеткой и жилой и подсоединенной к основаниям цилиндрической токопроводящей вставки, заполняющей внутреннюю по= лость тороидального трансформатора. Конструкция устройства в виде эластичной рамки и связанного с ней небольшого по размерам генератора удобна для индивидуального пользования и позволяет оперативно локализовать создаваемое излучателем поле. 2 ил. моткой 3. Винты 5 соединяют торцы вставки 4 с фланцами 7, к которым припаяны концы отрезка кабеля 6.

Транзисторы 8 и трансформатор 9 образуют схему генератора, нагруженного на рамку 10. В эту схему включена RC-цепь.

Сердечник 1 с обмоткой 3 образуют торои/.зльный трансформатор, концы 2 первичной обмотки которого подключены к генератору, а вторичную обмотку образует короткозамкнутый виток, состоящий из электрически соединенных вставки4, фланцев 7 и отрезка кабеля 6. Отрезок кабеля 6 образует рамку 10, возбуждающую внешнее магнитное поле. Электрическое соединение обеспечивают винты 5, прижимающие фланцы 7 с припаянными концами отрезка кабеля 6 к вставке 4. Фланцы 7 и вставка 4

1690791

4 сделаны из хорошего проводника (например из меди).

Транзисторы 8 и трансформатор 9 образуют известную схему генератора переменного напряжения прямоугольной формы, Выходная обмотка трансформатора подключена к раме 10, внутри которой и на небольшом удалении от нее действует магнитное поле, В рабочем положении рамка 10 или отрезок кабеля 6, укладывается вдоль поверхности области тела, которая подлежит терапии. Подается питание на генератор и регулировкой мощности от нуля, которая осуществляется одним из известных способов, добиваются у пациента ощущения протекающего тока. Ощущение должно быть явным, но не доходящим до болевого предела. В таком положении выдерживают режим минуту-две. Затем чувствительность нервов притупляется и ощущение тока пропадает. Снова увеличивают мощность и т.д.

Всего сеанс занимает несколько минут, за которые мощность генератора повышается несколько раз, Эта процедура принята в стандартной физиотерапии — диадинамике.

Благодаря эластичности кабеля можно изменять форму и площадь рамки.

Для экспериментальной проверки заявляемого излучателя изготовлен макет по схеме,. приведенной на фиг,2. Использованы транзисторы ГГ905А и тороидальный трансформатор на кольце из стали ХВП

40х20х10 мм. Обмотки: коллекторная — 2 х

30 вит.ф 0,64; базовая — 2 х 10 вит. (б 0,3; выходная — один виток кабеля РК50-9-23, длина отрезка 80 см, концы закорочены, Макет подключен к регулируемому источнику напряжения до 36 В. Резистор смещения

270 Ом, конденсатор 20 мкФ. Генерируемое напряжение имеет форму меандра с частотой 100 Гц при напряжении питания 12

В. Рамке придана круглая форма, диаметр кольца приблизительно 25 см, Изменена величина магнитной индукции в центре рамки индикатором поля, состоящим из катушки

10 вит.ф 30 мм, выпрямительного диода и вольтметра, который прокалиброван по стандартному тесламетру, Максимальная величина индукции (при напряжении питания 36 S) была около 200 Гс. Индукция линейно изменяется с изменением напряжения.

Рамка 10 или кабель 6, наложенные на тело, вызывают ощущение тока при напряжении питания около 12 B. Конструкция аппэрата для магнитотерапии в виде эластичной рамки и конструктивно связанного с ней небольшого ло размерам генератора, пи»аемого от аккумулятора. представляется удобной для индивидуального средства. Такой аллар:-.:» окажетс..: полезным, например, водителям для» е ..-..ния радикулита — профессиональной болез,-.;,.; при воспалении седэлищнсго нерва рамка подкладывается под сиденье, а при спинном радикулите — между спиной и спинкой сиденья. Аппарат включается в имеющуюся чего параллельно колл-"кторной обмотке подсоединяется конденсатор. Используя модулятор, можно получить пакеты импульr.oâ — и т.д

Излучатель работает следующим образом.

Через обмотку 3 проходят импульсы, которые преобразуются затем в магнитные импульсы, проходящие по сердечнику 1

Магнитные импульсы преобразуются во вставке 4, фланцах 7 и отрезке кабеля 6 в электрические импульсы, которые в силу того, что концы отрезка кабеля 6 соединены с концами вставки посредством фланцев 7, преобразуются в магнитные импульсы в пространстве, окруженном отрезком кабеля и являющемся частью биологической тка25 ни. Эти магнитные импульсы воздействуют

30 на биологическую ткань, окруженную отрезком кабеля, в силу чего в соответствии с законом электромагнитной индукции в ткани образуются токи, обеспечивающие ее индук., онный нагрев.

В устройстве указанные потери значительна ниже, чем в прототипе, поскольку при работе излучателя образуются три взаимно зависимые замкнутые цепи: 1 электрическая цепь — обмотка 3 сердечника 1 с генератором, представленны . транзисторами 8; 2 магнитная цель — сердечник 1 тороидэльной формы; 3 электрическая цепь

40 — вставка 4;; фланцами " и отрезком кабеля

6. Исключение побочного воздействия работающего излучателя на органы, не подлежащие лечению, повышение терапевтического .эффекта стал возможным в связи с уменьшением упомянутых потерь.

В свою очередь, исключение побочного воздействия на органы, не подлежащие лечению, дало возможность уменьшить степень риска и повысить терапевтические дозы, что позволило повысить пропускную способность кабинетов магнитотерапии.

55 Снижение потерь СВЧ-энергии повышает полезную мощность на единицу массы. что дает возможность уменьшить весо- -абаритные характеристики излучателя до таких размеров, что c»allQ возможным использовать ег", в качестве индивидуального поход. розетку с постоянным напряжением.

10 Форма напряжения генератора легко может быть сделана синусоидальной, для

1690791 ного средства лечения, т.е. расширить область его возможного применения.

ЩыZ

Составитель О. Шахназаров

Редактор M. Самерханова Техред M.Ìîðãåíòàë Корректор О, Кравцова

Заказ 3877 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101

Формула изобретения

Излучатель для магнитотерапии, содер- 5 жащий катушку индуктивности, подключенную к генератору, и сердечник из магнитомягкого материала, отличающийся тем, что, с целью уменьшения габаритов, повышения эффективности лечения за счет увеличения 10 коэффициента полезного действия излучателя и оперативности локализации создава-. емого излучателем поля, он выполнен в виде тороидального трансформатора с короткозамкнутым витком вторичной обмотки, выполненной в виде рамки, которая представляет собой отрезок коаксиального кабеля с эакороченными на концах оплеткой и жилой и подсоединенной к основаниям цилиндрической токопроводящей вставки, заполняющей внутреннюю полость тороидального трансформатора.
