Устройство для гидролиза растительного сырья

Устройство для гидролиза растительного сырья

Иллюстрации

Показать все

Реферат



Изобретение относится к гидролизной промышленности, а именно к устройствам для гидролиза растительного сырья. Целью изобретения является повышение надежности и эффективности устройства. Указанная цель достигается тем, что нижний конец вертикального фильтра и верхний конец штуцера выдачи установлены коаксиально, а это позволит фильтру вертикально перемещаться на величину линейного удлинения от перепада температур и улучшить условия гидролиза в нижней зоне аппарата. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!}5 В 01 D 11/02

ГОСУДИРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

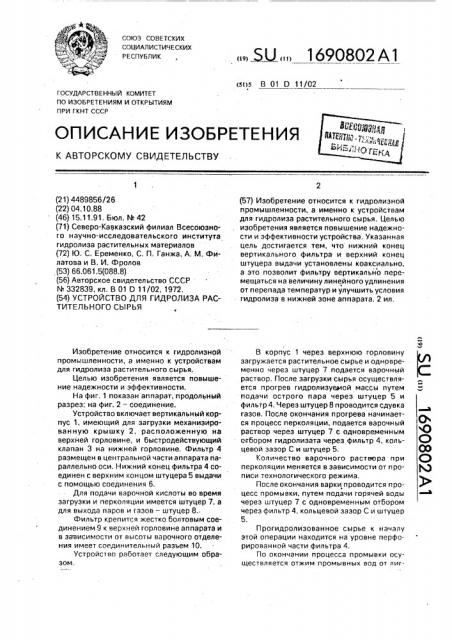

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ зом. (21) 4489856/26 (22) 04.10.88 (46) 15.11.91. Бюл. № 42 (71) Северо-Кавказский филиал Всесоюзного научно-исследовательского института гидролиза растительных материалов (72) Ю. С. Еременко, С. П. Ганжа, А. М. Филатова и В. И. Фролов (53) 66.061.5(088.8) (56) Авторское свидетельство СССР

¹ 332839, кл. В 01 О 11/02, 1972. (54) УСТРОЙСТВО ДЛЯ ГИДРОЛИЗА РАСТИТЕЛЬНОГО СЫРЬЯ

Изобретение относится к гидролиэной промышленности, а именно к устройствам для гидролиза растительного сырья.

Целью изобретения является повышение надежности и эффективности.

На фиг, 1 показан аппарат, продольный разрез: на фиг. 2 — соединение.

Устройство включает вертикальный корпус 1, имеющий для загрузки механизированную крышку 2, расположенную на верхней горловине, и быстродействующий клапан 3 на нижней горловине. Фильтр 4 размещен в центральной части аппарата параллельно оси, Нижний конец фильтра 4 соединен с верхним концом штуцера 5 выдачи с помощью соединения 6.

Для подачи варочной кислоты во время загрузки и перколяции имеется штуцер 7, а для выхода паров и газов — штуцер 8..

Фильтр крепится жестко болтовым соединением 9 к верхней горловине аппарата и в зависимости от высоты варочного отделения имеет соединительный разъем 10.

Устройство работает следующим обра„„5U „„1690802 Al (57) Изобретение относится к гидролизной промышленности, а именно к устройствам для гидролиза растительного сырья. Целью изобретения является повышение надежности и эффективности устройства. Указанная цель достигается тем, что нижний конец вертикального фильтра и верхний конец штуцера выдачи установлены коаксиально, а это позволит фильтру вертикально перемещаться на величину линейного удлинения от перепада температур и улучшить условия гидролиза в нижней зоне аппарата. 2 ил.

В корпус 1 через верхнюю горловину загружается растительное сырье и одновременно через штуцер 7 подается варочный раствор. После загрузки сырья осуществляется прогрев гидролиэуеиой массы путем подачи острого пара через штуцер 5 и фильтр 4, Через штуцер 8 проводится сдувка газов. После окончания прогрева начинается процесс перколяции, подается варочный раствор через штуцер 7 с одновременным еябором гидролизата через фильтр 4, кольцевой зазор С и штуцер 5.

Количество варочного раствора при перколяции меняется в зависимости от прописи технологического режима.

После окончания варки проводится процесс промывки, путем подачи горячей воды через штуцер 7 с одновременным отбором через фильтр 4, кольцевой зазор С и штуцер

5.

Прогидролизованное сырье к началу этой операции находится на уровне перфорированной части фильтра 4.

По окончании процесса промывки осуществляется отжим промывных вод от лигЕ690802 нина через фильтр 4, кольцевой зазор С и штуцер 5.

Далее производится выгрузка лигнина путем открытия быстродействующего клапана 3.

Возможны и другие варианты работы устройства, а именно: получение пентоэных и гексоэных гидролизагов, получение фуофурола из растительного сырья по существующей технологии, Наличие зазора С между установленными коаксиально нижним концом вертикального фильтра и верхним концом штуцера выдачи позволяет фильтру вертикально перемещаться, так как линейное удлинение фильтра, изготовленного, например иэ меди, при колебаниях температур от 15-20ОС до 240-250 С, достигает 35-40 мм (удельный коэффициент удлинения меди — О, l7»

«1 0 град, высота аппарата до 10 м), Перемещение фильтра относительно неподвижного штуцера выдачи приводит к самоочищению кольцевого зазора С.

В данном устройстве вертикальный фильтр, имея одно жесткое крепление, при достаточной высоте варочной площалки, монтируется за 30 мин, а при определенном опыте исключает работы внутри устройства, при этом операции охлаждения и прогрева устройства отсутствуют, По металлоемкости фильтрующее устройство в 2 — 5 раз меньше известного.

При выстреле отверстия вертикального фильтра самоочищаются движущимся потоком лигнина.

Наличие самоочищающегося кольцево5 го зазора С в подвижном соединении вертикального, фильтра.со штуцером выдачи позволяет улучшить перколяцию в нижней зоне устройств и не применять дополнительные фильтры в конусной части, а зто

10 исключает карамелизацию и наличие остатков лигнина в устройстве.

Вышеизложенные преимущества позволяют обеспечить полную загрузку аппарата сырьем и повышают скорость

15 перколяции, что снижает потери и увеличивает выход сахара из сырья, Таким образом, применение устройства позволяет применить высокоскоростные режимы гидролиза, увеличивает выход саха20 ра от перерабатываемого сырья, повышает надежность работы аппарата, снижает металлоемкость фильтрующих устройств, а также простои и трудозатраты на ремонт.

Формула изобретения

25 Устройство для гидролиза растительного сырья, содержащее цилиндрический корпус, перфорированный вертикальный фильтр, штуцеры подачи реагентов и вывода гидролиэата, о т л и ч а ю щ е е с я тем, что, 30 с целью повышения надежности и эффективности, нижний конец вертикального фильтра и верхний конец штуцера вывода гидролизата установлены коаксиально с зазором между собой.

1690802

БОЯ 1;: Составитель А.Миронов

Редактор А.Калениченко Техред М.Моргентал

Корректор Н.Король

Производственно-издательский комбинат "Патент, r. Ужгород, ул.Гагарина, 101

Заказ 3878 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
