Устройство для смещения полос при прокатке

Устройство для смещения полос при прокатке

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, а именно к прокатному производству, и может быть использовано как устройство для смещения полос в направлении, перпендикулярном оси прокатки на действующих станах горячей и холодной прокатки. Цель изобретения - упрощение устройства при повышении качества проката и стабилизации процесса прокатки путем уменьшения неравномерности износа рабочих валков по длине их бочки. Кулачки при своем повороте смещают полосу по поверхности бочки валка. Смещение полосы может производиться в любую сторону. Это позволяет исключить образование местных утолщений на полосе, увеличить длительность кампании прокатных валков и, следовательно, уменьшить количество их перевалок . 8 ил.

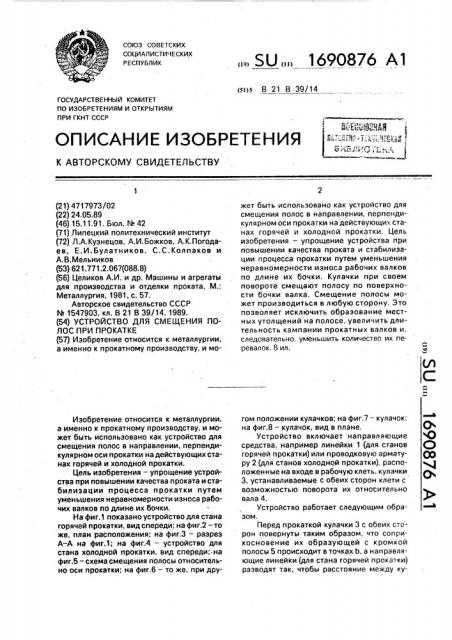

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 21 В 39/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

h - :ÛÛÌÇß

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4717973/02 (22) 24.05.89 (46) 15.11.91. Бюл. N 42 (71) Липецкий политехнический институт (72) Л.А.Кузнецов, А.И.Божков, А.К,Погодаев, Е.И.Булатников, С.С.Колпаков и

А.В.Мельников (53) 621.771.2.067(088.8) (56) Целиков А,И. и др, Машины и агрегаты для производства и отделки проката, М.;

Металлургия, 1981, с. 57, Авторское свидетельство СССР

hh 1547903, кл. В 21 В 39/14, 1989. (54) УСТРОЙСТВО ДЛЯ СМЕЩЕНИЯ ПОЛОС ПРИ ПРОКАТКЕ (57) Изобретение относится к металлургии, а именно к прокатному производству, и моИзобретение относится к металлургии, а именно к прокатному производству, и может быть использовано как устройство для смещения полос в направлении, перпендикулярном оси прокатки на действующих станах горячей и холодной прокатки.

Цель изобретения — упрощение устройства при повышении качества проката и стабилизации процесса прокатки путем уменьшения неравномерности износа рабочих валков по длине их бочки.

На фиг.1 показано устройство для стана горячей прокатки, вид спереди; на фиг.2 — то же, план расположения; на фиг.3 — разрез

А-А. на фиг,1; на фиг.4 — устройство для стана холодной прокатки, вид спереди; на фиг.5- схема смещения полосы относительно оси прокатки; на фиг.6 — то же, при дру„„SU „„1690876 А1 жет быть использовано как устройство для смещения полос в направлении, перпенди-. кулярном оси прокатки на действующих станах горячей и холодной прокатки. Цель изобретения — упрощение устройства при повышении качества проката и стабилизации процесса прокатки путем уменьшения неравномерности износа рабочих валков по длине их бочки. Кулачки при своем повороте смещают полосу по поверхности бочки валка. Смещение полосы может производиться в любую сторону. Это позволяет исключить образование местных утолщений на полосе, увеличить длительность кампании прокатных валков и, следовательно, уменьшить количество их перевалок. 8 ил, гом положении кулачков; на фиг,7 — кулачок; на фиг.8 — кулачок, вид в плане.

Устройство включает направляющие средства, например линейки 1 (для станов горячей прокатки) или проводковую арматуру 2 (для станов холодной прокатки), расположенные на входе в рабочую клеть, кулачки

3, устанавливаемые с обеих сторон клети с возможностью поворота их относительно вала 4.

Устройство работает следующим образом.

Перед прокаткой кулачки 3 с обеих сторон повернуты таким образом, что соприкосновение их образующей с кромкой полосы 5 происходит в точках Ь, а направляющие линейки (для стана горячей прокатки} разводят так, чтобы расстояние между ку 1690876 лачками в этих точках соответствовало ее ширине. При этом положении кулачков ось прокатки совпадает с осью полосы, Пссле заправки переднего конца полосы в моталку и выхода стана в рабочий режим кулачок, например, со стороны обслуживания, поворачивают по часовой стрелке на угол р0, пока точка а не окажется на месте точки b.

Одновременно кулачок сО стороны привода поворачивают против часовой стрелке на угол p< (p) = ро ) „пока точка С не попадает в точку b. При этом смещение полосы относительно оси прокатки будет максимальным и равным Ь = j? — а, где P — расстояние от оси поворота кулачка до наиболее удаленной точки его образующей; а- расстояние от оси поворота кулачка до наименее удаленной точки его образук)щей.

После этого полосу смещают в другуа сторону относительно оси прокатки. flpv этом кулачок со стороны обслуживания поворачивают против часовой стрелки на угол (po + p> ), пока с кромкой не будет соприкасаться точка С, а со стороны привода по часовой стрелке — на угол (g)o +(p) ), пока на это место не попадет точка а, Величина

Н выбирается из расчета наибольшей толщины заготовки (подката). Смещение полос осуществляют до фиксированной, задаваемой вальцовщиком границь, (например, в пределах профилированной части валков), непосредственно во время прокатки, Технико-зкономические преимущества предлагаемого устройства по сравнению с

5 известным заключаются в том, что оно может быть использовано при прокатке полос на действующих станах горячей и холодной прокатки и позволяет при минимальных затратах на реконструкцию оборудования ис1О ключить образование местных утолщений на полосах и тем самым повысить качество готового проката и эффективность работы технологических агрегатов при дальнейшей обработке металла, увеличить длительность

15 кампании прокатных валков в чистовой группе клетей стана горячей прокатки и клетей стана холодной прокатки за счет более равномерного износа рабочих валков по длине бочки, а следовательно, уменьшения

2О количества перевалок рабочих валков.

Формула изобретения

Устройство для смещения полос при прокатке, включающее направляющие средства и кулачки, установленные на входе

25 прокатной клети, о т л и ч а ю щ е е с я тем, ïî, с целью упрощения устройства при повышении качества прокатки и стабилизации г1рокатки путем уменьшения неравномерности износа рабочих валков по длине их бочЗО ки, кулачки смонтированы в горизонтальной плоскости с возможностью поворота на угол (Р = 1Π— 2700

1690876
