Устройство для подачи материала

Устройство для подачи материала

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для изготовления, например, покрышек и предназначено для подачи материала к режущему органу. Цель - расширение эксплуатационных возможностей устройства за счет увеличения хода каретки. Для этого устройство снабжено дополнительно установленными на концах вала привода перемещения каретки зубчатыми колесами для взаимодействия с закрепленными на каретке рейками. Диаметр зубчатых колес больше дияметра шестерен. 2 ил.

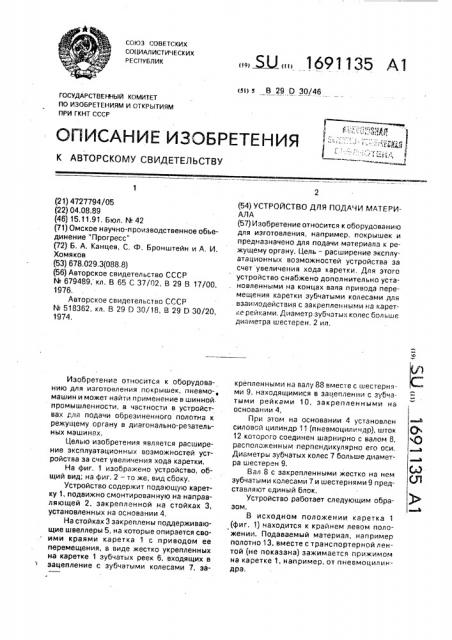

СОЮЗ СОВЕТСКИХ социАлистических

РЕСПУБЛИК (51) s В 29 D 30/46

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е (21) 4727794/05 (22) 04.08.89 (46) 15,11.91, Бюл. М 42 (71) Омское научно-производственное объединение "Прогресс" (72) Б, А. Канцев, С. Ф. Бронштейн и А. И.

Хомяков (53) 678.029.3(088.8) (56) Авторское свидетельство СССР

М 679489, кл. В 65 С 37/02, В 29 В 17/00, 1976.

Авторское свидетельство СССР

М 518362, кл. В 29 D 30/18, В 29 D 30/20, 1974, Изобретение относится к оборудованию для изготовления пскрышек, пневмо- ° машин и может найти применение в шинной. промышленности, в частности в устройствах для подачи обрезиненного полотна к режугцему органу в диагонально-резательных машинах.

Целью изобретения является расширение эксплуатационных возможностей устройства за счет увеличения хода каретки.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сбоку.

Устройство содержит подающую каретку 1„подвижно смонтированную на направляющей 2, закрепленной на стойках 3, установленных на основании 4, На стойках 3 закреплены поддерживающие швеллеры 5, на которые опирается своими краями каретка 1 с приводом ее перемещения, в виде жестко укрепленных на каретке 1 зубчатых реек 6, входящих в зацепление с зубчатыми колесами 7, за Ы 1691135 А1 (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ МАТЕРИАЛА (57) Изобретение относится к оборудованию для изготовления, например, покрышек и предназначено для подачи материала к режущему органу. Цель — расширение эксплуатационных возможностей устройства за счет увеличения хода каретки, Для этого устройство снабжено дополнительно установленными на концах вала привода перемещения каретки зубчатыми колесами для взаимодействия с закрепленными на каретке рейками. Диаметр зубчатых колес больше диаметра шестерен. 2 ил. крепленными на валу 88 вместе с шестернями 9, находящимися в зацеплении с зубчатыми рейками 10, закрепленными на основании 4, При этом на основании 4 установлен силовой цилиндр 11 (пневмоцилиндр), шток

12 которого соединен шарнирно с валом 8, расположенным перпендикулярно его оси.

Диаметры зубчатых колес 7 бол,ьше диаметра шестерен 9.

Вал 8 с закрепленными жестко на нем зубчатыми колесами 7 и шестернями 9 представляют единый блок.

Устройство работает следующим образом, В исходном положении каретка 1 (фиг, 1) находится к крайнем левом положении. Подаваемый материал, например полотно 13, вместе с транспортерной лентой (не показана) зажимается прижимом на каретке 1, например. от пневмоцилиндра.

1691135

Затем в левую полость цилиндра 11 подается сжатый воздух, под действием которого выдвигается его шток и через шарнир перемещает вал 8 вправо. При перемещении вала 8 шестерни 9 перекатываются по 5 неподвижным зубчатым рейкам 10, одновременно вращая зубчатые колеса 7, которые через рейки 6 перемещают каретку 1, осуществляя перемещение полотна 13 на наобходимую величину. В крайнем правом 10 положении каретки 1 прижим поднимается, полотно 13 освобождается и каретка 1 воэвра:.цается в исходное положение при подаче .сжатого воздуха в правую полость пневмоциллндра 11. Далее циклы повторя- 15 ют(я

Наличие блока шестерен 9 и зубчатых колес 7 с различными диаметрами позволяет увеличивать величину подачи по сравнению с величиной хода пневмоцилиндра 11 в 20 несколько раэ.

При этом величина подачи L в зависимости от хода штока пневмоцилиндра I onpe0 деляется уравнением = 2 l —, o 25

При выполнении обеих зубчатых ре к, зубчатых колес и шестерен с одинаковым модулем уравнение примет вид:

Z D

L = 2! —, где ZD — число зубьев зубчатых

7 б 30 колес; Zd -- число зубьев шестерен.

При выборе шестерен и зубчатых колес в заьисимости от конкретных условий величина подачи L и ход штока i могут выбираться в различных пределах и имеет большую величину подачи (перемещение каретки) по сравнению с ходом штока пневмоцилиндра.

Предложенное устройство для подачи материала на раскрой, позволяет значительно расширить эксплуатационные характеристики, расширить область его применения при одновременном уменьшении габаритов и стоимости изготовления устройства, Формула изобретения

Устройство для подачи материала, содержащее смонтированную на основании подающую каретку с приводом ее перемещения, выполненным э виде закрепленных на ней зубчатых реек и установленного на основании силового цилиндра, шток которого соединен с перпендикулярно расположенным к его оси валом, на концах которого установлены шестерни для взаимодействия с зубчатыми рейками, смонтированными на основании, отл ич а ю щеес я тем,что, с целью расширения эксплуатационных возможностей устройства за счет увеличения хода каретки, оно снабжено дополнительно установленными нэ концах вала привода перемещения каретки зубчатыми колесами для взаимодействия с закрепленными на каретке рейками, причем диаметр зубчатых колес больше диаметра шестерен.
