Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 47/00

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4771077/03 (22) 19.12,89 (46) 15.11.91, Бюл. М 42 (71) Минское научно-производственное объединение дорожного машиностроения

"Дормаш" (72) Г. А. Пиганов и В, К. Захаревский (53) 621,869(088.8) (56) Спиваковский А. О. и др. Транспортирующие машины. Атлас конструкций. М.: Машиностроение, 1969, с. 93. (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ И

СБОРКИ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ (57) Изобретение относится к установкам сборки гидроцилиндров и позволяет повысить надежность работы и расширить технологические возможности эа счет обеспечения сборки цилиндрических изделий разных типоразмеров. Устройство содержит конвейер в виде роликовых секций

1 и подвижно установленных на них спутни„., 4 „„1691239 А1 ков (С) 2 и пост сборки. На С 2 смонтированы призмы 3. зажимы 4 для фиксации цилиндрических изделий и упоры 5 в виде кронштейна. На посту сборки установлен механизм подъема (МП) 7, механизм заталкивания 8, расположенный с боковой стороны конвейера, установленный с противоположной стороны от механизма 8 заталкивания упорный гидроцилиндр (УГЦ) 6 и фиксаторы 9. Последние имеют исполнительный механизм и установлены с возможностью горизонтального перемещения и взаимодействия с верхней поверхностью С

2. Последний с иэделием перемещается конвейером к посту сборки и останавливается. Включается МП 7, выдвигаются фиксаторы 9 и УГЦ 6 к упору 5. Включается механизм 8 эаталкивания и осуществляется сборка иэделия. После отвода механизма эаталкивания 8, фиксаторов 9 и УГЦ 6 включается МП 7 на опускание и передает С 2 на роликовые секции 1. 1 ил.

1691239 вания. После этого к внешней стороне упорного кронштейна 5 подводится шток гидроцилиндра 6 — для удержания упора 5 при запрессовывании поршня в гильзу цилиндра, а фиксаторы 9 при помощи цилиндров 10 выдвигаются над основанием спутников 2 и тем самым прижимают основание спутника

2 к платформе механизма подьема 7. Такое упорного гидроцилиндра 6, так как разворачивающий момент, создаваемый усилием заталкивания и удерживающим усилием

15 упорного гидроцилиндра 6 за счет зксцентриситета между линиями действия этих сил, замыкается на фиксаторы 9.

Формула изобретения

Устройство для перемещения и сборки цилиндрических изделий, включающее конвейер в виде роликовых секций и подвижно установленных на них спутников с призма20 ми и зажимами для фиксации цилиндрических изделий и пост сборки с механизмом

30 подъема спутника и механизмом заталкивания, расположенный с боковой стороны конвейера, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе и расширения технологических возможностей путем обеспечения сборки цилиндрических иэделий разных типоразмеров. оно снабжено закрепленным на спутнике с одной его боковой стороны упором для цилиндрического изделия, выполненным в противоположной относительно конвейера

40 женными со стороны механизма эаталкивания фиксаторами с исполнительными механизмами, при этом фиксаторы установлены с возможностью перемещения в горизонтальной плоскости и взаимодействия с верхней стороной спутника.

Составитель Б,Толчанов

Техред M.Moðãåíòàë Корректор M,Ìàêñèìèøèíåö

Редактор Н,Шитев

Заказ 3899 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к системам непрерывного транспорта, в частности к конвейерным системам для сборки гидроцилиндров.

Цель изобретения — повышение надежности в работе и расширение технологических возможностей эа счет обеспечения сборки цилиндрических иэделий разных типоразмеров.

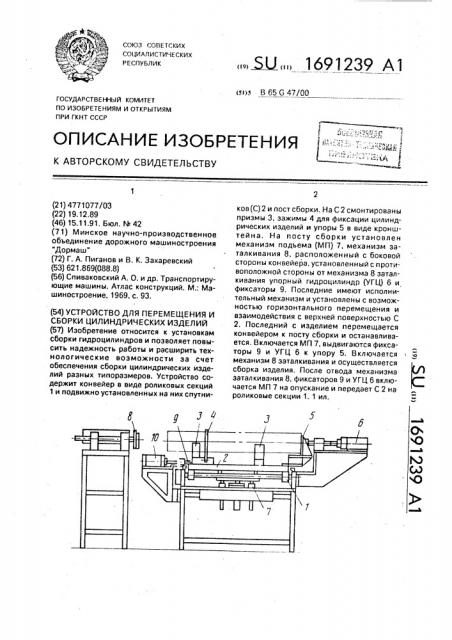

На чертеже изображено предлагаемое устройство.

Устройство включает конвейер, содержащий роликовые секции 1, на которых установлены спутники 2. На спутнике 2 смонтированы призмы 3 и зажимы 4 для фиксации цилиндрических изделий. Спутник 2 снабжен с боковой стороны упором 5, выполненным в виде кронштейна и служащим для взаимодействия с упорным гидроцилиндром 6.

Устройство содержит пост сборки, который оснащен механизмом подъема 7 спутника 2, механизмом заталкивания 8 (цилиндры), фиксаторами 9 и упорным гидроцилиндром 6, установленным с противоположной стороны механизма эаталкивания 8 относительно конвейера, Фиксаторы 9 расположены над основанием спутника 2 со стороны механизма заталкивания 8 с возможностью перемещения и взаимодействия с поверхностью спутника 2 .и связаны с исполнительными механизмами (гидроцилиндрами) 10.

Конвейер работает следующим образом.

Цилиндрическая поверхность (гильза гидроцилиндра) при помощи призм 3 и зажимов 4 устанавливается и фиксируется на спутнике 2, при этом один торец гильзы гидроцилиндра упирается в упорный кронштейн 5. Спутник 2 с закрепленной на нем гильзой при помощи роликовых секций 1 перемещается на пост сборки для запрессовывания детали типа поршень в гильзу.

На посту сборки механизм подъема 7 поднимает спутник 2 на уровень механизма заталкиустройство исключает разрушение конвейе10 ра при сборке цилиндров различных типоразмеров без дополнительной регулировки

35 виде кронштейна, упорным гидроцилиндром, смонтированным на посту сборки с стороны по отношению к механизму заталкивания с возможностью взаимодействия с внешней стороной кронштейна, и располо
