Способ получения нитроцеллюлозных лаков для эмалей и покрытий на их основе

Способ получения нитроцеллюлозных лаков для эмалей и покрытий на их основе

Иллюстрации

Показать все

Реферат

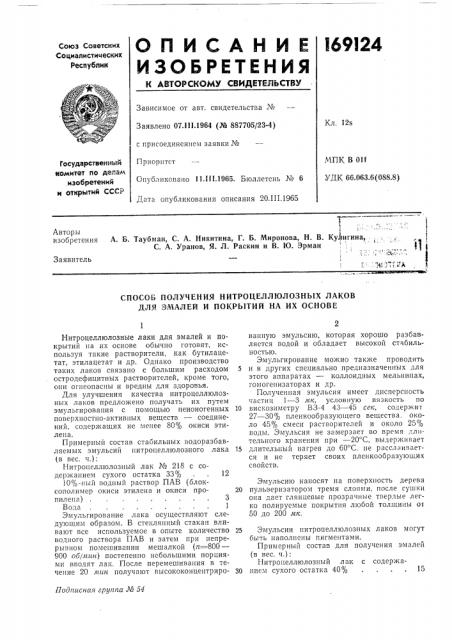

ОПИСАНИЕ

И ЗО Б РЕ7ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.111.1964 (№ 887705/23-4) с присоединением заявки №

Приоритет

Опубликовано 11.111.1965. Бюллетень ¹ 6

Дата опубликования описания 20.III.1965

Кл, 12s

МПК В Olf

УДК, 66.063.6 (088.8) Государственный комитет по делам изобретекий и открытий СССР

А. Б. Таубман, С. А. Никитина, Г. Б. Миронова, Н. В. Кулигина, С. А. Урании, Я, Л. Раскин и В. Ю. Эйфман !

Авторы изобретения

Заявитель

СПОСОБ ПОЛУЧЕНИЯ НИТРОЦЕЛЛЮЛОЗНЬIХ ЛАКОВ

ДЛЯ ЭМАЛЕЙ И ПОКРЬ1ТИЙ HA ИХ ОСНОВЕ

Подписная группа № 54

Нитроцеллюлозные лаки для эмалей и покрытий на их основе обычно готовят, используя такие растворители, как бутилацетат, этилацетат и др, Однако производство таких лаков связано с большим расходом остродефицитных растворителей, кроме того, опи огнеопасны и вредны для здоровья.

Для улучшения качества нитроцеллюлозных лаков предложено получать их путем эмульгировапия с помощью неионогенных поверхностно-активных веществ — соединений, содержащих не менее 80% окиси этилена.

Примерный состав стабильных водоразбавляемых эмульсий нитроцеллюлозного лака (в вес. ч.):

Нитроцеллюлозный лак ¹ 218 с содержанием сухого остатка 33% .. 12

10%-пый водный раствор ПАВ (блоксополимер окиси этилена и окиси пропил епа)......... 3

Вода 1

Эмульгирование лака осуществляют следующим образом. В стеклянный стакан вливают все используемое в опыте количество водного раствора ПАВ и затем при непрерывном помешивании мешалкой (n=800—

900 об/л|ин) постепенно небольшими порциями вводят лак. После перемешивапия в течение 20 л ин получают высококонцептрированную эмульсию, которая хорошо разбавляется водой и обладает высокой стабильностью.

Эмульгирование можно также проводить

5 и в других специально предназначенных для этого аппаратах — коллоидных мельницах, гомогепизаторах и др.

Полученная эмульсия имеет дпсперсность частиц 1 — 3 л к, условную вязкость по

i0 вискозиметру В3-4 43 — 45 сек, содержит

27 — 30% пленкообразующего вещества. около 45% смеси растворителей и около 25% воды. Эмульсия не замерзает во время длительного хранения при — 20 С, выдерживает

15 длительный нагрев до 60 С. не расслаивается и не теряет своих пленкообразующих свойств.

Эмульсию наносят на поверхность дерева

20 пульверизатором тремя слоями, после сушки она дает глянцевые прозрачные твердые легко полируемые покрытия любой толщины îI

50 до 200 мк.

25 Эмульсии нитроцеллюлозных лаков могут быть наполнены пигментами.

Примерный состав для получения эмалей (в вес. ч.):

Нитроцеллюлозный лак с содержа30 нием сухого остатка 40%

169124 эмульсий нитроцеллюлозного получения лака.

Составитель Е. Пономарев

Редактор Н. П. Белявская Техред А. А. Камышникова Корректор О. Б. Тюрина.

Заказ 469/9 Тираж 600 Формат бум, 60+90 /з Объем 0,1 изд. л. Цена 6 коп.

ЦНИИПИ 1осударственного комитета по делам изобретений и открытий СССР

Москва, Центр., пр. Серова, д. 4.

Типография, пр. Сапунова, 2

Суховальцованная паста СВП (двуокись титана 65 вес. ч., коллоксилин

BHBA 21 вес. ч., дибутилфталат

125 вес. ч., олеат меди 0,5 вес. ч.) .. 1,2

Смесь растворителей..... 1,5

10%-ный водный раствор ПАВ (блоксополимер окиси этилена и окиси пропилена) . . . . . . . . . 3,0

Вода........, 25

Суспензию СВП готовят в смеси растворителей до получения однородной массы, затем при помешивании массы совмещают с нитроцеллюлозным лаком и эмульгируют в водном растворе ПАВ описанным способом

Предмет изобретения

5 1. Способ получения нитроцеллюлозных лаков для эмалей и покрытий на их основе, отличающийся тем, что, с целью повышения качества нитроцеллюлозных лаков, их готовят путем эмульгирования с помощью не10 ионогенных поверхностно-активных веществ.

2. Способ по п. 1, от гичающийся тем, что в качестве неионогенных поверхностно-активных веществ используют соединения, содержащие не менее 80% окиси этилена.
