Устройство для зачистки полувагонов

Устройство для зачистки полувагонов

Иллюстрации

Показать все

Реферат



Изобретение относится к механизации погрузочно-разгрузочных работ, в частности к устройствам для зачистки железнодорожных полувагонов, разгружаемых через нижние люки, от остатков легких сыпучих грузов, например щепы, поступающих на предприятия целлюлозно-бумажной промышленности в полувагонах с нарощенными бортами, и позволяет интенсифицировать процесс зачистки полувагонов от остатков сыпучих грузов и повысить его эффективность . Устройство для зачистки полувагонов состоит из рамы 1 с боковыми упорами 2, вибратором 3 и опорной стойкой. Опорная стойка жестко закреплена на раме 1 перпендикулярно ее плоскости вдоль продольной оси полувагона 5. Опорная стойка выполнена к низу разветвленной, сужающейся и с выступами 6 для надежного базирования на хребтовой балке полувагона. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 65 G 67/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4474396/11 (22) 17,08.88 (46) 15.11.91 Бюл. N. 42 (71) Ленинградский институт инженеров железнодорожного транспорта (72) В.Ю. Грановский (53) 621.869.2 (088,8) (56) Фохт Л.Г. Машины и оборудование для погрузочно-разгрузочных работ. M.: Стройиздат, 1982, с. 213. (54) УСТРОЙСТВО ДЛЯ ЗАЧИСТКИ ПОЛУВАГОНОВ (57) Изобретение относится к механизации погрузочно-разгрузочных работ, в частности к устройствам для зачистки железнодорожных полувагонов, разгружаемых через

„, ЯЛ,,„1691250 Al нижние люки, от остатков легких сыпучих грузов, например щепы, поступающих на предприятия целлюлозно-бумажной промышленности в полувагонах с нарощенными бортами, и позволяет интенсифицировать процесс зачистки полувагонов от остатков сыпучих грузов и повысить его эффективность. Устройство для зачистки полувагонов состоит из рамы 1 с боковыми упорами 2, вибратором 3 и опорной стойкой. Опорная стойка жестко закреплена на раме 1 перпендикулярно ее плоскости вдоль продольной оси полувагона 5. Опорная стойка выполнена к низу разветвленной, сужающейся и с выступами 6 для надежного базирования на хребтовой балке полувагона. 2 ил.

1691250

Изобретение относится к механизации погрузочно-разгрузочных работ, в частности к устройствам для зачистки железнодорожных полувагонов, раэгружаемых через нижние люки, от остатков легких сыпучих грузов, например щепы, поступающих на предприятия целлюлозно-бумажной промышленности в полувагонах с нарощенными бортами.

Цель изобретения — интенсификация процесса зачистки и повышение его эффективности.

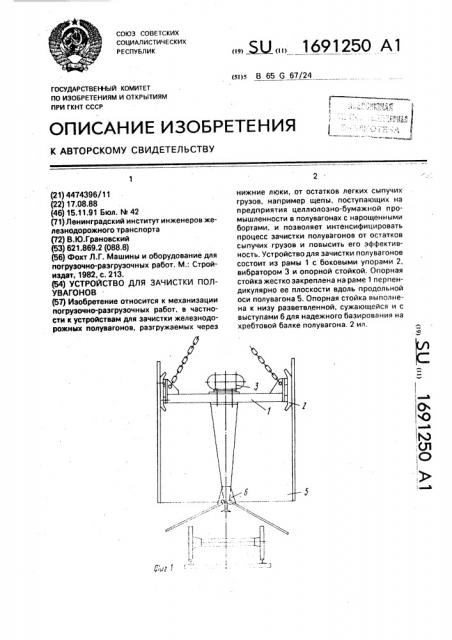

На фиг. 1 изображено устройство для эачистки полувагонов, общий вид; на фиг. 2

- то же, вид сбоку.

Устройство состоит из рамы 1 с боковыми упорами 2, на которой жестко закреплены вибратор 3 и опорная стойка 4. Стойка 4 закреплена перпендикулярно плоскости рамы 1 и расположена вдоль продольной оси полувагона 5, что обеспечивает ее опирание на хребтовую балку полувагона. Для обеспечения

yñToé÷èâîlî положения устройства в рабочем положении стройки 4 выполнена двухопорной с выступами 6 на концах для надежного базирования. Выступы 6 выполнены с учетом минимального наклона крышек люков в районе ходовых тележек полувагона.

Устройство работает следующим образом, После удаления основной массы груза устройство при помощи груэоподъемного механизма устанавливается в полувагон 5 с базированием íà его хребтовую балку.

При этом боковые упоры 2 обеспечивают устойчивость устройства в поперечном на5 правлении, а выступы 6 на концах стойки

4 — фиксацию на хребтовой балке полувагона, Включением вибратора 3 обеспечивается режим зачистки стенок, крышек люков и

10 хребтовой балки от остатков груза.

Затем устройство при помощи грузоподъемного механизма устанавливается на другой участок хребтовой балки, и,операция виброзачистки повторяется, 15 Установка устройства для зачистки на наиболее жесткий узел полувагона обеспечивает интенсификацию процесса зачистки и повышает его эффективность, 20 Формула изобретения

Устройство для зачистки полувагонов, содержащее раму с упорами для взаимодействия с боковыми стенками полувагона, вибратор и жестко закрепленную на раме пер25 пендикулярно ее плоскости стойку, о т л ич а ю щ е е с я тем, что, с целью интенсификации процесса зачистки и повышения его эффективности, рама установлена горизонтальнс., а стойка расположена в продольной

30 плоскости симметрии рамы для установки на хребтовую балку полувагона и выполнена профилированной в нижней части.

1691250

Составитель Е. Авдошенко

Техред М.Моргентал Корректор Э.Лончакова

Редактор H. Шитев

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3900 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
