Способ обработки аморфного диоксида кремния

Способ обработки аморфного диоксида кремния

Иллюстрации

Показать все

Реферат



Изобретение относится к способам обработки аморфного диоксида кремния, используемого для изготовления оптических стекол, и позволяет получить продукт в виде прозрачных гранул однородного гранулометрического состава. Способ осуществпяют путем нагрева до 1200-1300°С аморфного диоксида кремния с кристаллическим диоксидом кремния при объемном соотношении 1:(2,5-4). 1 табл.

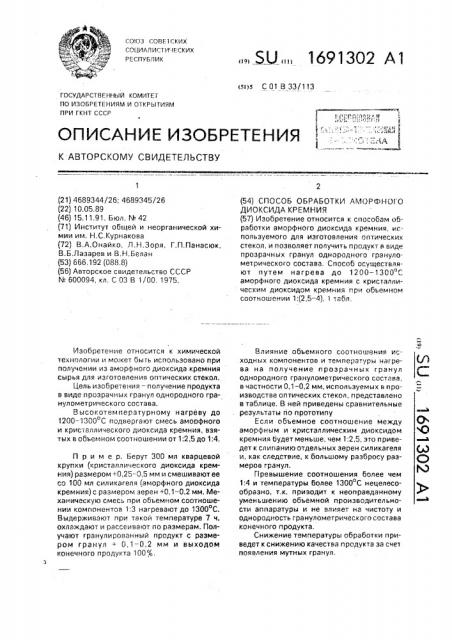

СО(ОЗ СОВЕ1СКИХ

СОЦИАЛ ИС1 И (Е СКИХ

РЕСПУБЛИК

ts»s С 01 В 33/113

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4689344/26; 4689345/26 (22) 10.05,89 (46) 15.11,91. Бюл, ¹ 42 (71) Институт общей и неорганической химии им, Н,С.Курнакова (72) В.А.Онайко, Л.Н.Зоря, Г.П,Панасюк, В.Б,Лазарев и В,Н.Белан (53) 666.192 (088.8) (56) Авторское свидетельство СССР № 600094, кл, С 03 8 1/00. 1975.

Изобретение относится к химической технологии и может быть использовано при получении из аморфного диоксида кремния сырья для изготовления оптических стекол.

Цель изобретения — получение продукта в виде прозрачных гранул однородного гранулометрическаго состава.

Высокотемпературному нагреву до

1200- I 300 Ñ подвергают смесь амоафного и кристаллического диоксида кремния, взятых в объемном соотношении от 1:2,5 до 1:4.

Пример. Берут 300 мл кварцевой крупки (кристаллического диоксида кремния) размером+0,25-0,5 мм и смешивают ее со 100 мл силикагеля (аморфного диоксида кремния) с размером зерен+0,1 — 0,2 мм. Механическую смесь при объемном соотношении компонентов 1;3 нагревают до 1300 С.

Выдерживают при такой температуре 7 ч, охлаждают и рассеивают по размерам. Получают гранулированный продукт с размерам гранул + 0,1-0,2 мм и выходом конечного продукта 100, „„5Ц„„1691302 А1 (54) СПОСОБ ОБРАБОТКИ АМОРФНОГО

ДИОКСИДА КРЕМНИЯ (57) Изобретение относится к способам обработки аморфного диоксида кремния, используемого для изготовления оптических стекол, и позволяет получить продукт в виде прозрачных гранул однораднага гранулометрического состава. Способ осуществляют путем нагрева до 1200 — 1300 С аморфного диоксида кремния с кристаллическим диоксидом кремния при объемном соотношении 1:(2,5-4). 1 табл.

Влияние объемного соотношения исходных компонентов и температуры нагрева на получение прозрачных гранул однородного гранулометрического состава, в частности 0,1 — 0,2 мм, используемых в производстве оптических стекол, представлено в таблице. В ней приведены сравнительные . результаты па прототипу

Если объемное соотношение между аморфным и кристаллическим диоксидам кремния будет меньше, чем 1;2,5, зто приведет к слипанию отдельных зерен силикагеля и, как следствие, к большому разбросу размеров гранул.

Превышение соотношения более чем

1:4 и температуры более 1300 С нецелесообразно, т.к. приводит к неоправданному уменьшению объемной производительности аппаратуры и не влияет на чистоту и однородность гранулометрическага состава конечного продукта.

Снижение температуры обработки приведет к снижению качеств" продукта за счет появления мутных гранул.

169". 302

Составитель В.Вилинская

Редактор M.Öèòêèíà Техред М.Моргентал Корректор T.Ïàëèé

Заказ 3902 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат Патент, г. Ужгород, ул.Гагарина, B таблице приведены данные по грануляции силикагеля при различных условиях гранулообразования.

Предложенный способ обработки силикагеля для использованя его в качестве сырья для производства оптических стекол позволяет повысить объемную производительность аппаратуры, так как в этом случае термостатированный (нагретый) объем заполняется гранулирующимся веществом; повысить качество конечного продукта, т.к. благодаря присутствию кристаллического диоксида кремния в качестве разделителя отдельные гранулы не спекаются; получить чистые продольные гранулы (отсутствие загрязнений на данной технологической стадии), т.к. используется вещество-разделитель того же химического состава (но в другой фазе), что и силикагель.

Формула изобретения

5 Способ обработки аморфного диоксида кремния, используемого для изготовления оптических стекол, включающий его высокотемпературное нагревание, о т л и ч а ю щ ий с я тем, что, с целью получения продукта

10 в виде прозрачных гранул однородного гранулометрического состава, перед нагреванием аморфный диоксид кремния смешивают с кристаллическим диоксидом кремния при объемном соотношении 1:(2,515 4) соответственно, а нагревание ведут до

1200-1300 С.
