Реферат



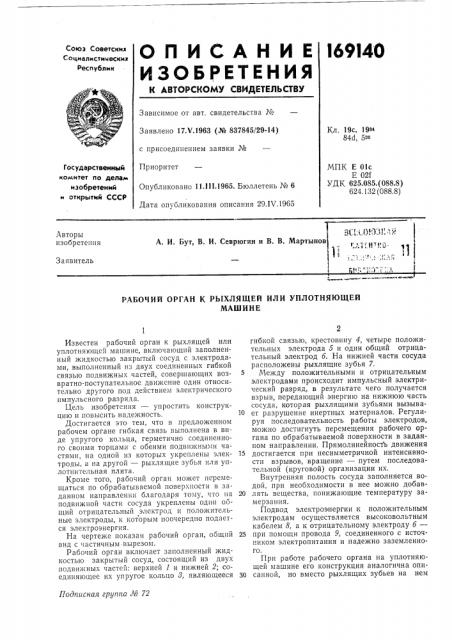

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

169140

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.Ч.1963 (№ 837845/29-14) с присоединением заявки №

Приоритет

Опубликовано 11,Н1.1965. Бюллетень № 6

Дата опубликования описания 29.IV.1965

Кл. 19с, 19З4

84d 5зо

Государственный комитет по делам изобретений и открытий СССР

МПК Е 01с

Е 021

УДК 625 085.(088.8)

624.132 (088.8) Авторы изобретения

А. И. Бут, В. И. Севрюгин и В. В. Мартынов

Заявитель

РАБОЧИЙ ОРГАН К РЫХЛЯЩЕЙ ИЛИ УПЛОТНЯЮЩЕЙ

МАШИНЕ

Подписная группа № 72

Известен рабочий орган к рыхлящей или уплотняющей машине, включающий заполненный жидкостью закрытый сосуд с электродами, выполненный из двух соединенных гибкой связью подвижных частей, совершающих возвратно-поступательное движение один относительно другого под действием электрического импульсного разряда.

Цель изобретения — упростить конструкцию и повысить надежность.

Достигается это тем, что в предложенном рабочем органе гибкая связь выполнена в виде упругого кольца, герметично соединенного своими торцами с обеими подвижными частями, на одной из которых укреплены электроды, а на другой — рыхлящие зубья или уплотнительная плита.

Кроме того, рабочий орган может перемещаться по обрабатываемой поверхности в заданном направлении благодаря тому, что на подвижной части сосуда укреплены один общий отрицательный электрод н положительные электроды, к которым поочередно подается электроэнергия.

На чертеже показан рабочий орган, общий вид с частичным вырезом.

Рабочий орган включает заполненный жидкостью закрытый сосуд, состоящий из двух подвижных частей: верхней 1 и нижней 21 соединяющее их упругое кольцо 8, являющееся гибкой связью, крестовину 4, четыре положительных электрода б и один общий отрицательный электрод б. На нижней части сосуда расположены рыхлящие зубья 7.

Между положительными и отрицательным электродами происходит импульсный электрический разряд, в результате чего получается взрыв, передающий энергию на нижнюю часть сосуда, которая рыхлящими зубьями вызыва10 ет разрушение инертных материалов. Регулируя последовательность работы электродов, можно достигнуть перемещения рабочего органа по обрабатываемой поверхности в заданном направлении. Прямолинейность движения

15 достигается при несимметричной интенсивности взрывов, вращение — путем последовательной (круговой) организации их.

Внутренняя полость сосуда заполняется водой, при необходимости в нее можно добав20 лять вещества, понижающие температуру замерзания.

Подвод электроэнергии к положительным электродам осуществляется высоковольтным кабелем 8, а к отрицательному электроду б—

25 при помощи провода 9, соединенного с источником электропитания и надежно заземленного.

При работе рабочего органа на уплотняющей машине его конструкция аналогична опи30 санной, но вместо рыхлящих зубьев на нем

169140

Предмет изобретения

Составитель И, П, Кроткова

Техред Л. К. Ткаченко Корректор Л. Е. Марисич

Редактор 3. Н. Шибаева

Заказ 855/8 Тираж 625 Формат бум. 60><90 >

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2. укреплена уплотнительная плита, а форма сосуда прямоугольная, При уплотнении работа электродов настраивается на вертикальные удары с прямолинейным передвижением.

1. Рабочий орган к рыхлящей или уплотняющей машине, включающий заполненный жидкостью закрытый сосуд с электродами, выполненный из двух соединенных гибкой связью подвижных частей, совершающих возвратнопоступательное движение один относительно другого под действием электрического импульсного разряда, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, гибкая связь выполнена в виде упругого кольца, герметично соединенного своими торцами с обеими подвижными частями, 5 на одной из которых укреплены электроды, а на другой — рыхлящие зубья или уплотнительная плита.

2. Рабочий орган по п. 1, отличающийся тем, что, с целью обеспечения возможности

10 его перемещения по обрабатываемой поверхности в заданном направлении, на подвижной части сосуда укреплены один общий отрицательный электрод и положительные электроды, подача электроэнергии к которым осуще15 ствлена поочередно.
