Способ возведения противофильтрационного экрана намывного сооружения

Способ возведения противофильтрационного экрана намывного сооружения

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - повышение надежности работы намывного сооружения и снижение затрат на возведение противофильтрационного экрана. Карты 1 намыва ограждают дамбами 2 обвалования . Площадь карт обваловывают ограждающими дамбами 3. Карты 1 намыва с дамбами устраивают каскадами нисходящих террас. Водонепроницаемую преграду 4 с горизонтальным гребнем располагают у выпуска 5 ПУЛЬПЫ 6. Пупьпу 6 подают, начиная с крупных фракций Намывы проводят циклично для отстоя фракций оазных крупностей. 3 ил.

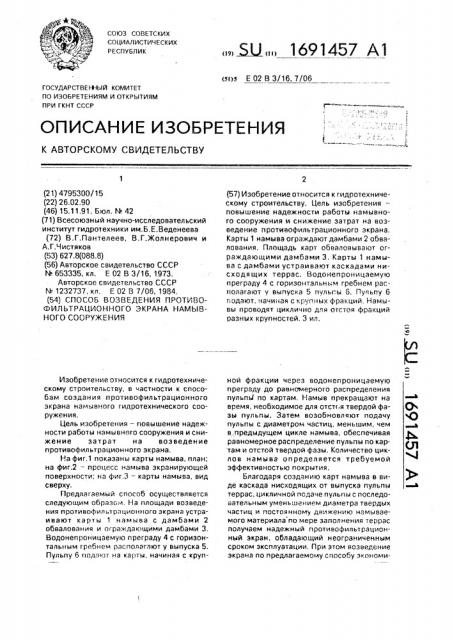

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Е 02 В 3/16, 7/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4795300/15 (22) 26.02.90 (46) 15,11.91. Бюл, № 42 (71) Всесоюзный научно-исследовательский институт гидротехн и к и им. Б, Е. Веденеева (72) В.Г.Пантелеев, В.Г.Жолнерович и

А, Г.Ч истя ко в (53) 627.8(088.8) (56) Авторское свидетельство СССР № 653335, кл. Е 02 В 3/16, 1973, Авторское свидетельство СССР

¹ 11223322773377, кл. Е 02 В 7/06, 1984, (54) СПОСОБ ВОЗВЕДЕНИЯ ПРОТИВОФИЛЬТРАЦИОННОГО ЭКРАНА НАМЫВНОГО СООРУЖЕНИЯ

Изобретение относится к гидротехническому строительству, в частности к способам создания противофильтрационного экрана намывного гидротехнического сооружения.

Цель изобретения — повышение надежности работы намывнвго сооружения и снижение затрат на возведение противофильтрационного экрана.

На фиг,1 показаны карты намыва, план; на фиг,2 — процесс намыва экранирующей поверхности; на фиг.3 — карты намыва, вид сверху.

Предлагаемый способ осуществляется следующим образом. На площади возведения противофильтрационного экрана устраивают карты 1 намыва с дамбами 2 обвалования и ограждающими дамбами 3.

Водонепроницаемую преграду 4 с горизонтальным гребнем располагают у выпуска 5.

Пульпу 6 подают на карты, начиная с круп„„Я „„1691457 А1 (57) Изобретение относится к гидротехническому строительству. Цель иэобретения— повышение надежности работы намывного сооружения и снижение затрат на возведение и ротивофильтрационного экрана.

Карты 1 намыва ограждают дамбами 2 обвалования. Площадь карт обваловывают ограждающими дамбами 3, Карты 1 намыва с дамбами устраивают каскадами нисходящих террас. Водонепроницаемую преграду 4 с горизонтальным гребнем располагают у выпуска 5 пульпы 6. Пульпу 6

r .oäàþT. начиная с круп ных фракций. Н амывы проводят циклично для отстоя фракций оазных крупностей. 3 ил. ной фракции через водонепроницаемую преграду до равномерного распределения пульпь| по картам, Намыв прекращают на время, необходимое для отстг я твердой фазы пульпы. Затем возобновляют подачу пульпы с диаметром частиц, меньшим, чем в предыдущем цикле намыва, обеспечивая равномерное распределение пульпы по картам и отстой твердой фазы. Количество циклов намыва определяется требуемой эффективностью покрытия.

Благодаря созданию карт намыва в виде каскада нисходящих от выпуска пульпы террас, цикличной подаче пульпы с последоьательным уменьшением диаметра твердых частиц и постоянному движению намываемого материала по мере заполнения террас получаем надежный противофильтрационный экран, обладающий неограниченным сроком эксплуатации. При этом возведение экрана по предлагаемому способу экономи1691457

2 1

Фиг. 2 чески более выгодно, чем возведение экрана из глины или пленки.

Формула изобретения

Способ возведения противофильтрационного экрана намывного сооружения, включающий разбивку поверхности экрана на карты намыва с дамбами обвалования, периодическую подачу пульпы через водонеп,роницаемую преграду и укладку сыпучих . фильтрующих материалов, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности работы намывного сооружения и снижения затрат на.возведение противофильтрационного экрана, карты намыва с дамбами устраивают в виде каскада нисходящих от точки выпуска пульпы террас, водонепрони5 цаемую преграду выполняют с горизонтальным гребнем, при этом пульпу подают, начиная с крупной фракции, с последовательным уменьшением размера частиц намываемого материала, причем намыв

10 прекращают после равномерного распределения материала на картах на время, необходимое для отстоя твердой фракции.

1691457
