Способ защиты стали от коррозииibmivino'iciia^ч>&:^.- чгзк ^t-^^^^fm^tmvliarikwmnmwfn
Патент 169156
Классы МПК
Способ защиты стали от коррозииibmivino'iciia^ч>&:^.- чгзк ^t-^^^^fm^tmvliarikwmnmwfn
Иллюстрации
Реферат
I69I56

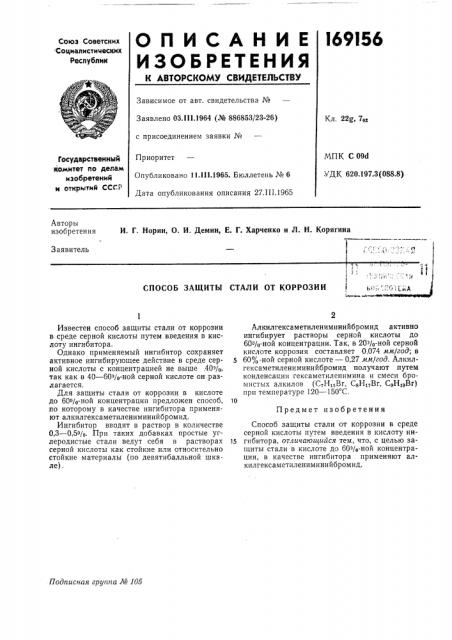

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистицеских
Республик
Зависимое от авт. свидетельства №
Заявлено 03.Ill.1964 (№ 886853/23-26) с присоединением заявки №
Кл. 22g 7оз
МПК С 09d
УДК 620.197.3(088.8) Приоритет
Опубликовано 11. l l l.1965. Бюллетень № 6
Дата опубликования описания 27.II I.1965
Государственный комитет по делам изобретений и открытий СССР
Авторы изобретения
И. Г. Норин, О. И. Демин, E. Г. Харченко и Л. Н. Корягина
, с, ф
) Заявитель
Э 4 т р а
СПОСОБ ЗАЩИТЫ СТАЛИ ОТ КОРРОЗИИ
Предмет изобретения
Подписная группа М 105
Известен способ защиты стали от коррозии в среде серной кислоты путем введения в кислоту ингибитора.
Однако применяемый ингибитор сохраняет активное ингибирующее действие в среде серной кислоты с концентрацией не выше .40%, так как в 40 — 60 /р-ной серной кислоте он разлагаетсяся.
Для защиты стали от коррозии в кислоте до 60о/о-ной концентрации предложен способ, по которому в качестве ингибитора применяют алкилгексаметилениминийбромид.
Ингибитор вводят в раствор в количестве
0,3 — 0,5%. При таких добавках простые углеродистые стали ведут себя в растворах серной кислоты как стойкие или относительно стойкие материалы (по девятибалльной шкале).
Алкилгексаметилениминийбромид активно ингибирует растворы серной кислоты до
60%-ной концентрации. Так, в 20%-ной серной кислоте коррозия составляет 0,074 мм/год; в
5 60%-ной серной кислоте — 0,27 мм/год. Алкилгексаметилени минийбромид получают путем конденсации гексаметиленимина и смеси бромистых алкилов (С,Н,Br, С8Н17Вг, СРН19Вг) при температуре 120 — 150 С.
1О
Способ защиты стали от коррозии в среде серной кислоты путем введения в кислоту ин)s гибитора, отличающийся тем, что, с целью защиты стали в кислоте до 60%-ной концентрации, в качестве ингибитора применяют алкилгексаметилениминийбромид.
