Патент ссср 169157
Иллюстрации
Реферат

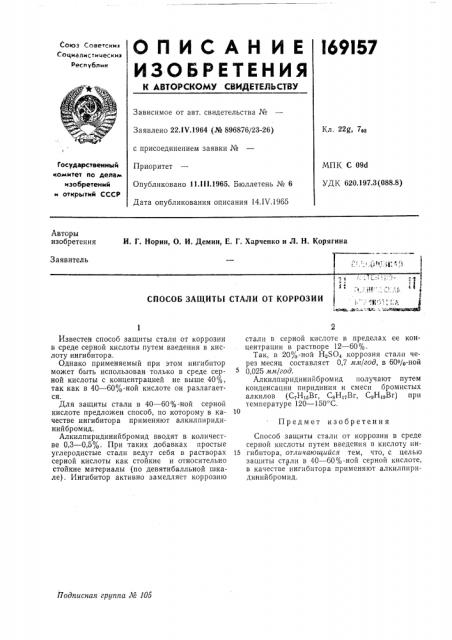

ОПИСАН ИЕ
ИЗОЬГЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I69I57
Союз Советски
Социалистическими
Республик
Зависимое от авт. свидетельства №
Заявлено 22. I V.1964 (№ 896876/23-26) с присоединением заявки №
Приоритет
Опубликовано 11.ill.1965. Бюллетень № 6
Дата опубликования описания 14.IV.1965
Кл. 22g, 7е2
Государственный комитет ло делам изобретений и открытий СССР
МПК С 09d
УДК 620.197.3(088.8) Авторы изобретения
И. Г. Норин, О. И. Демин, Е. Г. Харченко и Л. Н. Корягина
Заявитель
СПОСОБ ЗАЩИТЫ
Предмет изобретения
Подписная группа № 10о
Известен способ защиты стали от коррозии в среде серной кислоты путем введения в кислоту ингибитора.
Однако применяемый при этом ингибитор может быть использован только в среде серной кислоты с концентрацией не выше 40%, так как в 40 — 60%-ной кислоте он разлагается.
Для защиты стали в 40 — 60%-ной серной кислоте предложен способ, по которому в качестве ингибитора применяют алкилпиридинийбромид.
Алкилпиридинийбромид вводят в количестве 0,3 — 0,5%. При таких добавках простые углеродистые стали ведут себя в растворах серной кислоты как стойкие и относительно стойкие материалы (по девятибалльной шкале). Ингибитор активно замедляет коррозию
СТАЛИ От КОРРОЗИИ и;М Ь. «фг=.;:- ЪМ, - ° юМЯИМ%ИВЩЧФ стали в серной кислоте в пределах ее концентрации в растворе 12 — 60% .
Так, в 20%-ной Н,$0, коррозия стали через месяц составляет 0,7 мм/год, в 60%-ной
0,025 мм/год.
Алкилпиридинийбромид получают путем конденсации пиридиния и смеси бромистых алкилов (С,Н ;Вг, C,H»Br, С Н ОВг) при тем пер атур е 120 — 150 С.
Способ защиты стали от коррозии в среде серной кислоты путем введения в кислоту ин15 гибитора, отличающийся тем, что, с целью защиты стали в 40 — 60%-ной серной кислоте, в качестве ингибитора применяют алкилпиридинийбромид.
