Способ формирования грунтовых оснований

Способ формирования грунтовых оснований

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может использоваться для формирования моделей грунтовых оснований. Цель изобретения - расширение возможностей формирования различных вариантов оснований путем создания однои многослойных оснований , в том числе с наклонным напластованием слоев грунта различной плотности их сложения. При формировании грунтовых оснований путем создания равномерного потока частиц грунта, подаваемых к месту укладки с различной высоты, поток частиц создают с помощью однокамерного питателя непрерывного действия. Подачу потока частиц осуществляют с различными скоростью и углом падения частиц грунта, а на выходе из питателя в поток частиц подают аэрозоль с различным расходом жидкости. В пределах каждого отдельного слоя формируемого основания скорость, угол высоты падения частиц, а также расход жидкости, поддерживают постоянным. 1 з.п.ф-лы, 2 ил., 1 табл. сл

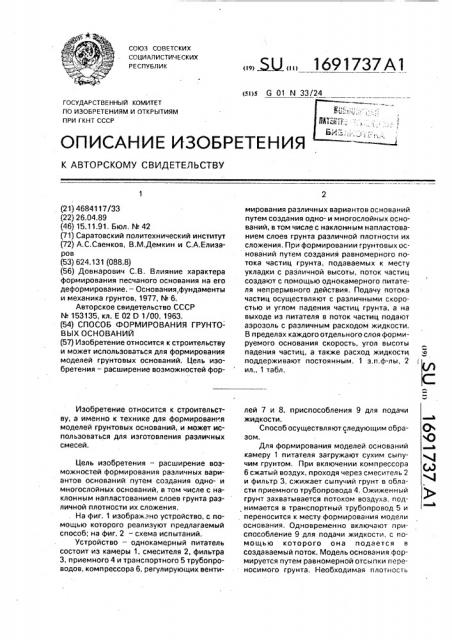

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 N 33/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ы

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ В

0с

О

Од (21) 4684117/33 (22) 26.04.89 (46) 15.11.91. Бюл, М 42 (71) Саратовский политехнический институт (72) А,С.Саенков, В.M.Äåìêèí и С.А.Елизаров (53) 624,131 (088.8) (56) Довнарович С.В. Влияние характера формирования песчаного основания на его деформирование. — Основания, фундаменты и механика грунтов, 1977, N 6.

Авторское свидетельство СССР

N 153135, кл. Е 02 D 1/00, 1963, (54) СПОСОБ ФОРМИРОВАНИЯ ГРУНТОВЫХ ОСНОВАНИЙ (57) Изобретение относится к строительству и может использоваться для формирования моделей грунтовых оснований. Цель изобретения — расширение возможностей форИзобретение относится к строительству, а именно к технике для формирования моделей грунтовых оснований, и может использоваться для изготовления различных смесей.

Цель изобретения — расширение возможностей формирования различных вариантов оснований путем создания одно- и многослойных оснований, в том числе с наклонным напластованием слоев грунта различной плотности их сложения.

На фиг. 1 изображено устройство, с помощью которого реализуют предлагаемый способ; на фиг. 2 — схема испытаний.

Устройство — однокамерный питатель состоит из камеры 1, смесителя 2, фильтра

3, приемного 4 и транспортного 5 трубопроводов, компрессора 6, регулирующих венти„„5UÄÄ 1691737А1 мирования различных вариантов оснований путем создания одно- и многослойных оснований, в том числе с наклонным напластованием слоев грунта различной плотности их сложения. При формировании грунтовых оснований путем создания равномерного потока частиц грунта, подаваемых к месту укладки с различной высоты, поток частиц создают с помощью однокамерного питателя непрерывного действия. Подачу потока частиц осуществляют с различными скоростью и углом падения частиц грунта, а на выходе из питателя в поток частиц подают аэрозоль с различным расходом жидкости, В пределах каждого отдельного слоя формируемого основания скорость, угол высоты падения частиц, а также расход жидкости поддерживают постоянным. 1 з.п.ф-лы, 2 ил., 1 табл. лей 7 и 8, приспособления 9 для подачи жидкости.

Способ осуществляют следующим образом.

Для формирования моделей оснований камеру 1 питателя загружают сухим сыпучим грунтом. При включении компрессора

6 сжатый воздух, проходя через смеситель 2 и фильтр 3, сжижает сыпучий грунт в области приемного трубопровода 4, Ожиженный грунт захватывается потоком воздуха, поднимается в транспортный трубопровод 5 и переносится к месту формирования модели основания. Одновременно включают приспособление 9 для подачи жидкости, с помощью которого она подается в создаваемый поток. Модель основания формируется путем равномерной отсыпки переносимого грунта. Необходимая плотность

1691737

П р и м е ч а н и е; в числителе приведены значения плотности при давлении воздуза 3 кг/см2, в знаменателе-5 кг/см, грунта модели основания (р) достигается регулированием скорости потока частиц грунта высоты падения (R), изменением давления сжатого воздуха вентилем 7, а также угла падения (а) частиц грунта на поверх- 5 ность модели основания; расход жидкости регулируют с помощью вентиля 8. Контроль плотности (р ) и влажности (W) грунта осуществляют стандартными методами на пробных образцах. B пределах каждого от- 10 дельного слоя формируемого основания скорость, yron и высота падения частиц грунта, а также расход жидкости поддержи, вают постоянными.

Пример. Проведены лабораторные 15 испытания способа формирования моделей грунтовых оснований по предлагаемому способу. В испытаниях использован среднезернистый речной песок со следующими характеристиками: p = 2,66 г/cM, W = 20

=0,3 . Программа испытаний по выявлению влияния различных факторов на плот ность грунта основания предусматривала варьирование их в трех уровнях. Схема испытаний приведена на фиг, 2. Результаты 25 испытаний приведены в таблице, В ходе второй серии опытов измерялась влажность грунта, диапазон изменения влажности составил 0 — 17 . Использование предлагаемого способа формирования 30 грунтовых основания по сравнению с изветным обеспечивает возможность формироания различных вариантов оснований, в том исле одно- и многослойных с горизонтальым и наклонным напластованием слоев, воз- 35

Результаты измерений плот можность формирования многослойных оснований с менее плотными нижележащими слоями; возможность формирования оснований, сложенных влажным и связным грунтом, Формула изобретения

1. Способ формирования грунтовых оснований заключающийся в создании равномерного потока частиц грунта, подаваемых к месту укладки на поверхность формируемого основания с различной высоты, о т л ич а ю шийся тем, что, с целью расширения возможностей формирования различных вариантов оснований путем создания однои многослойных оснований, в том числе с наклонным напластованием слоев грунта различной плотности их сложения, поток частиц создают путем подачи его с помощью однокамерного питателя непрерывного действия с различными скоростью и углом падения частиц грунта на поверхность формируемого основания, при этом в пределах каждого отдельного слоя формируемого основания высоту скорость и угол падения частиц грунта поддерживают постоянными.

2. Способ по и. 1, отличающийся тем, что, с целью создания основания со слоями различной влажности и связности в созданный поток сухих частиц на выходе его из транспортного трубопровода однокамерного питателя непрерывного действия подают аэрозоль с различным расходом жидкости, при этом в пределах каждого слоя формируемого основания расход жидкости поддерживают постоянным. ности грунта, г/см

1691737

Составитель Г.Мартынова

Редактор Ю,Середа Техред M. Ìîðãåíòàë Корректор Т.Палий

Заказ 3923 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
