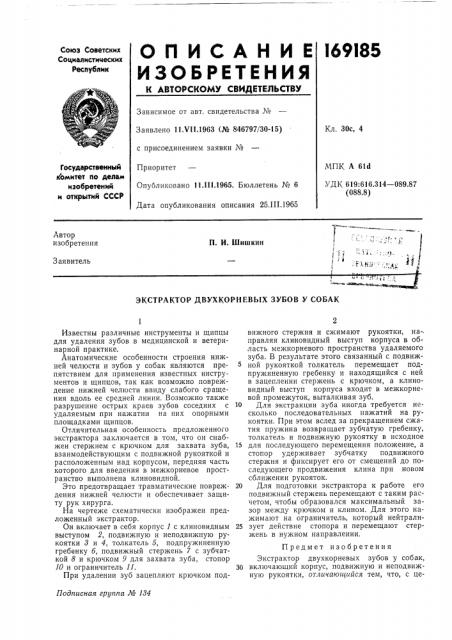

ОПИСАНИЕ I69I85
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.VI I.1963 (№ 846797/30-15) с присоединением заявки ¹
Приоритет
Опубликовано 11.III.1965. Бюллетень № 6
Дата опубликования описания 25.III.1965
Кл. 30с, 4
Государственный комитет по делам изобретений и открытий СССР
МПК А 61й
УДК 619:616.314 — 089.87 (088,8) Автор изобретения
П. И. Шишкин
Заявитель
ЭКСТРАКТОР ДВУХКОРНЕВЫХ ЗУБОВ У СОБАК
Подписная группа № 134
Известны различные инструменты и щипцы для удаления зубов в медицинской и ветеринарной практике.
Анатомические особенности строения нижней челюсти и зубов у собак являются препятствием для применения известных инструментов и щипцов, так как возможно повреждение нижней челюсти ввиду слабого сращения вдоль ее средней линии. Возможно также разрушение острых краев зубов соседних с удаляемым при нажатии на них опорными площадками щипцов.
Отличительная особенность предложенного экстрактора заключается в том, что он снабжен стержнем с крючком для захвата зуба, взаимодействующим с подвижной рукояткой и расположенным над корпусом, передняя часть которого для введения в межкорневое пространство выполнена клиновидной.
Это предотвращает травматические повреждения нижней челюсти и обеспечивает защиту рук хирурга.
На чертеже схематически изображен предложенный экстрактор, Он включает в себя корпус 1 с клиновидным выступом 2, подвижную и неподвижную рукоятки 8 и 4, толкатель 5, подпружиненную гребенку б, подвижный стержень 7 с зубчаткой 8 и крючком 9 для захвата зуба, стопор
10 и ограничитель 11.
При удалении зуб зацепляют крючком подвижного стержня и сжимают рукоятки, на-. правляя клиновидный выступ корпуса в область межкорневого пространства удаляемого зуба. В результате этого связанный с подвижной рукояткой толкатель перемещает подпружиненную гребенку и находящийся с ней в зацеплении стержень с крючком, а клиновидный выступ корпуса входит в межкорневой промежуток, выталкивая зуб.
10 Для экстракции зуба иногда требуется несколько последовательных нажатий на рукоятки. При этом вслед за прекращением сжатия пружина возвращает зубчатую гребенку, толкатель и подвижную рукоятку в исходное
15 для последующего перемещения положение, а стопор удерживает зубчатку подвижного стержня и фиксирует его от смещений до последующего продвижения клина при новом сближении рукояток.
20 Для подготовки экстрактора к работе его подвижный стержень перемещают с таким расчетом, чтобы образовался максимальный зазор между крючком и клином. Для этого нажимают на ограничитель, который нейтрали25 зует действие стопора и перемещают стержень в нужном направлении.
Предмет изобретения
Экстрактор двухкорневых зубов у собак, 30 включающий корпус, подвижную и неподвижную рукоятки, отличающийся тем, что, с це169185
Составитель В. И. Кровяков
Редактор М. И. Бородина Техред Т. П. Курилко
Корректор А. А. Березуева
Заказ 548/10 Тираж 575 Формат бум. 60X90 /8 Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 лью предотвращения травматических повреждений нижней челюсти и обеспечения защиты рук хирурга, он снабжен стержнем с крючком для захвата зуба, взаимодействующим с подвижной рукояткой и расположенным над корпусом, передняя часть которого для введения в межкорневое пространство выполнена клиновидной.
