Делитель частоты с переменным коэффициентом деления

Делитель частоты с переменным коэффициентом деления

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 5ц5 Н 03 К 23/бб, 23/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ I -::: О

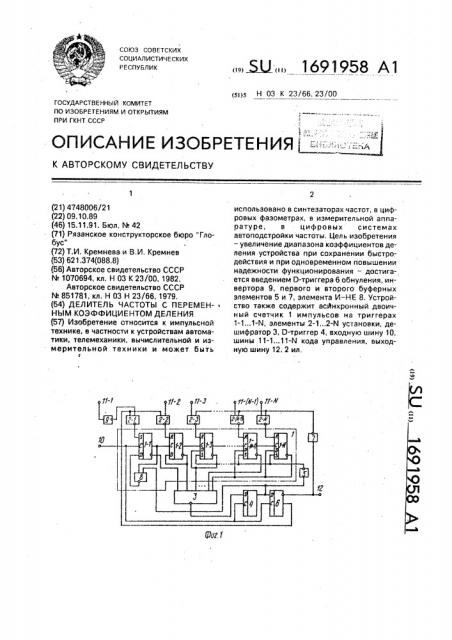

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4748006/21 (22) 09.10.89 (46) 15.11.91. Бюл, М 42 (71) Рязанское конструкторское бюро "Гло6ус (72) Т.И. Кремнева и В,И. Кремнев (53) 621,374(088.8) (56) Авторское свидетельство СССР

М 1070694, кл. Н 03 К 23/00, 1982.

Авторское свидетельство СССР

М 851781, кл. Н 03 Н 23/66, 1979. (54) ДЕЛИТЕЛЬ ЧАСТОТЫ С ПЕРЕМЕН- °

НЫМ КОЗФФИЦИЕНТОМ ДЕЛЕНИЯ (57) Изобретение относится к импульсной технике, в частности к устройствам автоматики, телемеханики, вычислительной и измерительной техники и может быть

t. Й2 1691958 А1 использовано в синтезаторах частот, в цифровых фазометрах, в измерительной аппаратуре, в цифровых системах автоподстройки частоты. Цель изобретения — увеличение диапазона коэффициентов деления устройства при сохранении быстродействия и при одновременном повышении надежности функционирования — достигается введением D-триггера 6 обнуления, инвертора 9, первого и второго буферных элементов 5 и 7, элемента И вЂ” НЕ 8. Устройство также содержит асинхронный двоичный счетчик 1 импульсов на триггерах

1-1...1-N, элементы 2-1...2-N установки, дешифратор 3, 0-тригтер 4, входную шину 10, шины 11-1...11-N кода управления, выходную шину 12, 2 ил, 1691958

Составитель A,Cîêoëoa

Редактор Н.Каменская Техред M.Màðãåíòçë Корректор С. Шевкун

Заказ 3935 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1О1 выход — с выходной шиной и через буферный элемент со входами управления третьего по N-й элементов установки, а второй выход — со входами управления первого и второго элементов установки, выход 0-триггера подключен к информационному 0-входу D-триггера обнуления, к первому входу элемента И вЂ” НЕ и через буферный элемент ко входам установки в единицу с третьего по

N-й триггеров счетчика импульсов, второй вход элемента И вЂ” НЕ соединен с прямым выходом первого триггера счетчика импульсов, а выход — с информационным входом первого триггера счетчика импульсов, информационный вход первого элемента уста5 новки подключен через инвертор к шине первого разряда кода управления, а выход второго элемента установки — ко входу установки в нуль второго триггера счетчика импульсов, инверсные выходы со второго по

10 й-й триггеров счетчика импульсов соединены со второго по N-й входами дешифратора.
