Устройство для выращивания микроорганизмов
Патент 169200
Классы МПК
Устройство для выращивания микроорганизмов
Иллюстрации
Реферат

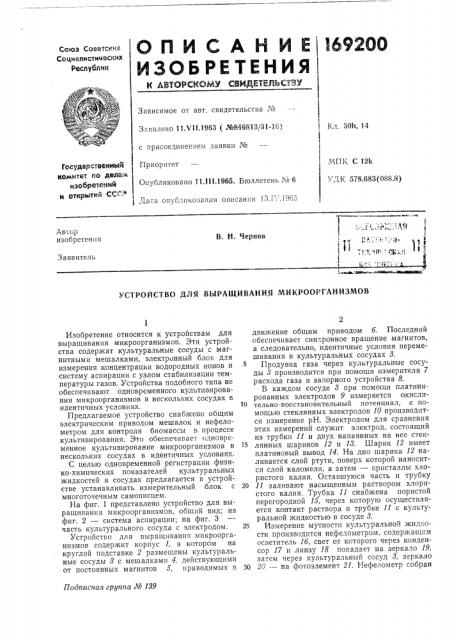

СПИ СА Н ИЕ 1692ОО изоьгетения
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 304, 14
Заявлено 11.Ъ 11 1963 (№846813/31-16, с Г!рисоединеннем заявки №
ГосудаРстаеиний комитет по делам изобретений и открытий ССС,»
МПК С 12k хт 1К
Приоритет
Опубликовано 11 111.1965. Бюллетень ¹ 6
Дата опубликован IH описания 13.! . 963
Автор изобретения
В, Н. Чернов
Заявитель
УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ МИКРООРГАНИЗМОВ
Подписная группа № 189
Изобретение относится к устройствам для выращивания микроорганизмов. Эти устройства содержат культуральные сосуды с магнитными мешалками, электронный блок для измерения концентрации водородных ионов и систему аспирации с узлом стабилизации температуры газов. Устройства подобного типа не обеспечивают одновременного культивирования микроорганизмов в нескольких сосудах в идентичных условиях.
Предлагаемое устройство снабжено общим электрическим приводом мешалок и нефелометром для контроля биомассы в процессе культивирования. Это обеспечивает одновременное культивирование микроорганизмов в нескольких сосудах в идентичных условиях.
С целью одновременной регистрации физико-химических показателей культуральных жидкостей в сосудах предлагается в устройстве устанавливать измерительный блок с многоточечным самописцем.
На фиг. 1 представлено устройство для выращивания микроорганизмов, общий вид; на фиг. 2 — система аспирации; на фиг. 3 часть культурального сосуда с электродом.
Устройство для выращивания микроорганизмов содержит корпус 1, в котором на круглой подставке 2 размещ ны культуральные сосуды 8 с мешалками 4, действующими от постоянных магнитов 5, приводимых в движение общим приводом б, Последний обеспечивает синхронное вращение магнитов, а следовательно, идентичные условия перемешивания в культуральных сосудах 8.
Продувка газа через культуральные сосуды 8 производится при помощи измерителя 7 расхода газа и запорного устройства 8.
В каждом сосуде 8 при помощи платинированных электродов 9 измеряется окислительно-восстановительный потенциал, с помощью стеклянных электродов 10 производится измерение рН. Электродом для сравнения этих измерений служит электрод, состоящий из трубки 11 и двух напаянных на нее стеклянных шариков 12 и 18. Шарик 12 имеет платиновый вывод 14. На дно шарика 12 наливается слой ртути, поверх которой наносится слой каломели, а затем — кристаллы хлористого калия. Оставшуюся часть и трубку
20 11 заливают насыщенным раствором хлористого калия. Трубка 11 снабжена пористой перегородкой 15, через которую осуществляется контакт раствора в трубке 11 с культуральной жидкостью в сосуде 8.
25 Измерение мутности культуральной жидкости производится нефелометром, содержащим осветитель 1б, свет от которого через конденсор 17 и линзу 18 попадает на зеркало 19, затем через культуральный сосуд 8, зеркало
30 20 — на фотоэлемент 21. Нефелометр собран
169200 по дифференциальной схеме с регистрацией показаний на многоточечном самописце (на чертеже не показан) .
Предмет изобретения
1. Устройство для выращивания микроорганизмов, содержащее культуральные сосуды с магнитными мешалками, электронный блок для измерения концентрации водородных ионов, систему аспирации с узлом стабилизации температуры газа, отличающееся тем, что, с целью одновременного культивирования микрорганизмов в нескольких сосудах в идентичных условиях, оно снабжено общим электрическим приводом мешалок и нефелометром
5 для контроля биомассы в процессе культивирования.
2. Устройство по п. 1, отличающееся тем, что для одновременной регистрации физикохимических показателей культуральных жид10 костей в сосудах, в нем установлен измерительный блок с многоточечным самописцем.
gr grэ /
