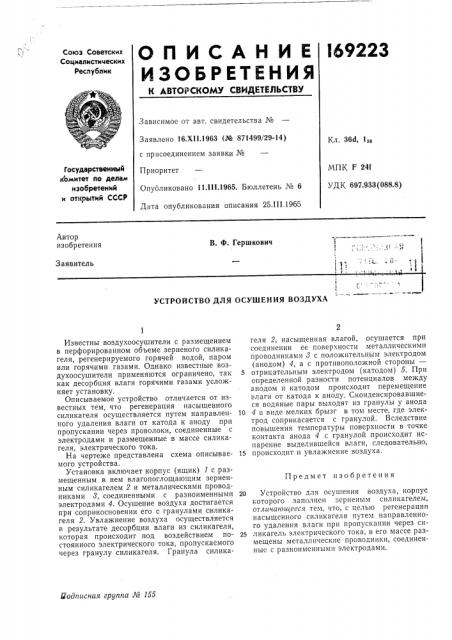

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I69223

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.XI I.1963 (№ 871499/29-14) с присоединением заявки №

Приоритет

Опубликовано 11ЛII.1965. Бюллетень № 6

Дата опубликования описания 25.Ш.1965

Кл. 36д, 1д

Государственный комитет по делам изобретений и открытий СССР

МПК F 24f

УДК 697.933(088.8) Автор изобретения

1

\ . li !

В. Ф. Гершкович

Заявитель

t г:

УСТРОЙСТВО ДЛЯ ОСУШЕНИЯ ВОЗДУХА подписная группа № 155

Известны воздухоосушители с размещением в перфорированном объеме зерненого силикагеля, регенерируемого горячей водой, паром или горячими газами. Однако известные воздухоосушители применяются ограничено, так как десорбция влаги горячими газами усложняет установку.

Описываемое устройство отличается от известных тем, что регенерация насыщенного силикагеля осуществляется путем направленного удаления влаги от катода к аноду при пропускании через проволоки, соединенные с электродами и размещенные в массе силикагеля, электрического тока.

На чертеже представлена схема описываемого устройства.

Установка включает корпус (ящик) 1 с размещенным в нем влагопоглощающим зерненным силикагелем 2 и металлическими проводниками 8, соединенными с разноименными электродами 4. Осушение воздуха достигается при соприкосновении его с гранулами силикагеля 2. Увлажнение воздуха осуществляется в результате десорбции влаги из силикагеля, которая происходит под воздействием постоянного электрического тока, пропускаемого через гранулу силикагеля. Гранула силикагеля 2, насыщенная влагой, осушается при соединении ее поверхности металлическими проводниками 8 с положительным электродом (анодом) 4, а с противоположной стороны—

5 отрицательным электродом (катодом) 5. При определенной разности потенциалов между а.иодом и катодом происходит перемещение влаги от катода к аноду. Сконденсировавшиеся водяные пары выходят из гранулы у анода

10 4 в виде мелких брызг в том месте, где электрод соприкасается с гранулой. Вследствие повышения температуры поверхности в точке контакта анода 4 с гранулой происходит испарение выделившейся влаги, следовательно, 15 происходит и увлажнение воздуха.

Предмет изобретения

20 Устройство для осушения воздуха, корпус которого заполнен зерненым силикагелем, отличающееся тем, что, с целью регенерации насыщенного силикагеля путем направленного удаления влаги при пропускапии через си25 ликагель электрического тока, в его массе размещены металлические проводники, соединенные с разноименными электродами.

169223

Составитель И, Рудакова

Редактор А. И. Байнова Техред Т. П. Курилко

Корректор А. А. Березуева

Заказ 548/14 Тираж 650 Формат бум. 60 90 /з Объем О,l изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
