Почвообрабатывающее орудие

Почвообрабатывающее орудие

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение качества обработки почвы. Почвообрабатывающее орудие содержит шарнирно смонтированные на раме горизонтальные ножи 1, стойки 2 которых расположены под углом v 62-74° к горизонтали . Верхние концы стоек 2 смещены в сторону направления движения. Угол между стойкой 2 и ножом 1| 102-114°. Стойка 2 выполнена из двух смещенных одна относительно другой и жестко связанных между собой посредством штанги частей. Верхняя часть 5 стойки 2 имеет рычаг 9. Механизм поворота ножей 1 выполнен в виде шарнирно связанных между собой посредством звена двуплечего рычага и планки. Двуплечий рычаг шарнирно связан с рамой и гидроцилиндром . Планка шэрнирно соединена с рычагами 9. При движении орудия ножи 1 подрезают сорняки и рыхлят поверхностный слой почвы без перемещения, при этом бороны вычесывают подрезанные сорняки, дополнительно рыхлят верхнюю часть слоя и выравнивают поверхность поля. 2 з.п.флы, 7 ил.

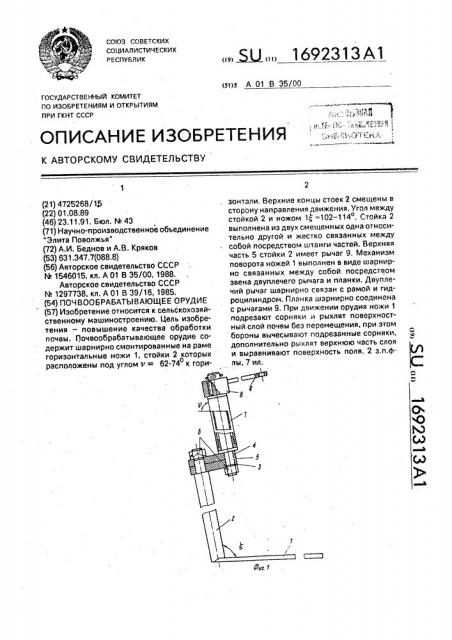

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)5 А 01 В 35/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725268/15 (22) 01.08;89 (46) 23.11.91. Бюл. М 43 (71) Научно-производственное объединение

"Элита Поволжья" (72) А.И. Беднов и А.В. Кряков (53) 631.347.7(088.8) (56) Авторское свидетельство СССР

М 1546015, кл. А 01 В 35/00, 1988.

Авторское свидетельство СССР

М 1297738, кл. А 01 В 39/16, 1985, (54) ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — повышение качества обработки почвы. Почвообрабатывающее орудие содержит шарнирно смонтированные на раме горизонтальные ножи 1, стойки 2 которых расположены под углом v = 62-74 к гори0

„„5LI 1692313 А1 зонтали. Верхние концы стоек 2 смещены в сторону направления движения. Угол между стойкой 2 и ножом 1(=102-1140. Стойка 2 выполнена из двух смещенных одна относительно другой и жестко связанных между собой посредством штанги частей. Верхняя часть 5 стойки 2 имеет рычаг 9, Механизм поворота ножей 1 выполнен в виде шарнирно связанных между собой посредством звена двуплечего рычага и планки. Двуплечий рычаг шарнирно связан с рамой и гидроцилиндром. Планка шарнирно соединена с рычагами 9. При движении орудия ножи 1 подрезают сорняки и рыхлят поверхностный слой почвы без перемещения, при этом бороны вычесывают подрезанные сорняки, дополнительно рыхлят верхнюю часть слоя и выравнивают R088pxHocTb поля. 2 з,f1.ôлы,7 ил.

1692313

Изобретение относится к сельскохозяйственному машиностроению, а именно к ïoчвообрабатываюшим орудиям, и может быть использовано для обработки чистых паров по влагосберегающей технологии возделывания озимых культур в условиях засушливого земледелия, Цель изобретения — повышение Kà÷åcò:, ва обработки почвы.

На фиг, изображена стойка с горизонтальнь1м ножом, вид сбоку, на фиг. 2 — схема определения конструктивных углов стойки и ножа; на флг, 3 — секция орудия, вид сверху; на фиг. 4 — фиксатор при однoM из крайних положений двуплечего рычага, на фиг. 5 — тс >Ке, при другом крайнем положении двуплечего рычага; на фиг. 6 — почвообрабатывающее орудие, вид сбоку; на фиг. 7 — то же, вид сверху. Почвообрабатывающее орудие содержит горизонтальные ножи 1 со стойками и двумя режущими кромками, предназначенные для подрезания сорняков и рыхления поверхностного слоя почвы на глубину 5-10 см, Нож 1 жестко соединен с нижней часть10

2 стойки, а угол (- между ними равен (—

=102-114 Кроме того, угол Р может быть оп ределен по математическому выражени;о

1

51 В P 5 r. (c05 g «. I;rely, Sqrl У

Я,. 1ВО -

Г

sIrI p с05 «> 51 II ) где j3 = 10 — 5 — затылочный угол; у =-30-35Π— угол атаки ножа 1; д = 0 — 3 — угол сужения ножа 1 к его концу выбирается из условия прочности ножа 1 и из условия его г рохождения в почве без сгруживания.

<цд

y =-y+ arCtg. — 3, COS где y — угол между проекций осевой линии ножа 1 на дно борозды и направлением его движения, зависящий от линейных размеbZ — b1 ров ножа 1, так как tg д = где Ь1 — ширина -ножа 1 со стороны его свободного конца;

Ь2 — ширина ножа 1 со стороны стойки?;

1 — длина ножа 1.

Ширина ножа 1 Ь1 or ределяется по уравнению

«>1=Ь2-2I <9 д1 а длина ножа 1I — по математическому выражению

I 1

P + С1+C2

s ir3y — tgc> <:0sy где  — ширина захвата ножа 1;

5

С1 и Cz — половина величины перекрытия в начале и в конце ножа 1 соответственно.

Стойка выполнена из двух смещенных относительно друг друга и жестка связанных между собой посредством штанги частей. Штанга состоит из двух одинаковых пластин 3 и 4 с двумя отверстиями, В одно отверстие пластины 4 устанавли"-а "-тся верхняя часть 5 стойки и жестко с ней соединяется, Нижняя часть 2 стойки жестко связана с пластиной 3, при зтом oceвые линии пластинь 3, нижней частл 2 стайки и ножа 1 размещены B плоскости, перпендикулярной плОскОсти ножа 1. Верхний KQHBI.. с резьбой нижней 4ВсТМ 2 стойки расг10110жен в cBÎ" бодном отверстии пластины 4, «3 нижний коHeU, верхней части 5 стойки 2 размещен в свободном 0TBeocTL и 18cTYIHbf 3, llp_#_ 3TOM обе части 2 и 5 стойки связаны гайками 6.

Стойка расположена под углом к вертикали, причем ее верхний конец смещен в сторону направления движения, а угол 1 между стойкой и горизонталью равен v = 62-74 .

Кроме того, угол v может быть определен по ура внению г

51П g

) = gee CI>«>

««5 «nin« „ninг«

На верхней части" стсйки смонтирован подшипниковый узел 7 с наклонным пазом.

Втулка 8 на стойке на верхней части 5 фиксируется от провора1ивания, например, шпоночным соединением, а or осевого смещения, например, шплином или фиксирующим болтам. Втулка 8 жестко соединена с рычагом. 9, который шарнир lo связа с планкой 10 механизма поворота.

При повороте нож I должен занять положение, при котором ега лезвие савпадаетс дном борозды, а углы /3 и ", должны равняться ранее технологически заданнымг позтому при изготовлении Орудия необходимо знeòü JJMbl 9 и (, В пласкастл 1 на>ка 1 расп0110 жена его осевая линия L, перпенд,1<улярная торцовой линии АС глоскости N ., ;.>жа

Осевая линии S стойки размo,:öåíà в плоскости XOZ координатных осей ОХ 1«Е перпендикулярно линии АС, Плоскасгь XOY—

r3fIocKocTb QHB бо(30зды, l

Ножи 1 са стойками pacrloso>KeíbI на раме 11 сек ии в два rlocaeBIOBBTer,brio размещенных поперечных ряда. Планки 10 через звенья 12 шарнирно связаны с двуплечим рычагом 13, когорый шаониром

1692313

20

30

40

50

14 соединен с рамой 11 и шарнирно связан с гидроцилиндром 15. Последний связан с рамой 11 через упор 16, а шарнир 14 расположен под углом) к вертикали.

Для удержания ножей 1 в рабочем состоянии на раме 11 смонтирован фиксатор, состоящий из упора 17, связанного с двуплечим рычагом 13 с возможностью перемещения по нему. Упор 17 имеет паз, в котором размещен палец 18, связанный со штоком гидроцилиндра 15. На упоре 17 жестко закреплена ось 19 с защелками 20 и 21, хвостовики которых соединены пружиной

22, работающей нэ растяжение. Пружина 22 прижимает хвостовики защелок 20 и 21 к пальцу 18 таким образом, что хвостовик защелки 20 прижимается к одной стороне пальца 18, а хвостовик защелки 21 — к другой стороне. Защелки 20 и 21 имеют регулировочный винт 23 и упоры 24 и 25, жестко установленные на раме 11.

За ножами 1 на раме 11 секции установлены бороны 26 с пружинными зубьями типа КПЦ-503 и КПЦ-504, предназначенные для вычесывания подрезанных сорняков, дополнительного крошения и выравнивания поверхности без перемешивания обрабатываемого слоя. Зубья 27 установлены без подрессорников, а бороны 26 связаны с рамой 11 секции шарнирно с ограниченным углом поворота. Зубья 27 смонтированы на квадратном брусе 28, который жестко связан с одной из частей 29 поводков. Другая часть 30 последних жестко. соединена с рамой 11 секции и связана с частью 29 посредством оси 31 и ушка 32.

Зубья 27 расположены в два ряда, например. с расстоянием между рядами 140 мм, а между соседними зубьями 27-70 мл.

Секция орудия имеет вертикальные ножи

33, которые расположены перед ножами 1, пэраллелограммную подвеску 34 и опорные катки 35.

Секции связаны с рамой 36 орудия параллелограммными подвесками 34 и гибкими связями 37. Рама 36 одним концом связана со сницей 38, а другой ее конец размещен .на каретке 39. Рама 36 имеет кронштейн 40, связанный с гибкими связями 37 и кронштейны 41 подьема секций. На раме 36 установлены колеса 42 и гидроцилиндр 43, при этом сница 38 имеет опорные колеса 44, а рама 36 — растяжки 45.

Почвообрабатывающее орудие работает следующим образом.

При движении орудия вертикальные ножи 33 прорезают в почве щели перед ножами 1, которые подрезают сорняки на заданной глубине и рыхлят поверхностный слой почвы без перемешивания. Бороны 26 вычесывают подрезанные сорняки, дополнительно рыхлят верхнюю часть обработанного слоя и выравнивают поверхность, заделывая следы от стоек.

При работе на ножах 1 происходит залипание растительных остатков. Для их очистки осуществляется поворот ножей 1 на определенный угол 2у 60-70О. При повороте работающая режущая кромка очищается, а другая режущая кромка продолжает выполнять технологический процесс, Поворот ножей 1 осуществляется следующим образом, При повышении давления в одной из полостей гидроцилиндра 15 его шток поворачивает двуплечий рычаг 13, который через звенья 12 и планки 10 поворачивает рычаги

9 и соответственно ножи 1 на угол 2 у, После перевода ножей 1 в рабочее положение гидроцилиндр 15 переводится в "плавающее" положение, а ножи 1 удерживаются в заданном положении фиксатором, работа которого осуществляется следующим образом.

При движении штока гидроцилиндра 15 к крайнему левому (no чертежу) положению палец 18 отжимает через хвостовик защелку

20, а защелка 21 под действием пружины 22 своим носком с регулировочным винтом 23 входит в соединение с упором 24 и фиксирует положение двуплечего рычага 13. При движении штока гидроцилиндрэ 15 в другую сторону палец 18 перемещается по пазу и, воздействуя на хвостовик защелки 21, выводит ее носок иэ зацепления с упором 24.

Пройдя до конца паза, палец 18 перемещает двуплечий рычаг 13 в крайнее правое (по чертежу) положение, При этом защелка 20 входит в зацепление с упором 25 и фиксирует двуплечий рычаг 13 и ножи 1 в другом заданном положении, Регулировка угла поворота у осуществляется перемещением упора 17 вилки штока гидроцилиндра 15 на двуплечем рычаге 13. Изменение радиуса R позволяет установить заданный технологический угол ножей 1. Более точная регулировка угла ) осуществляется винтами 23 защелок 20 и 21. Для предотвращения самопроизвольного изменения радиуса R ynop

17 вилки штока гидроцилиндра 15 фиксируется на рычаги 13 винтом 23, При переводе орудия в положение для кратковременного транспортирования гидроцилиндры 43 воздействуют на кронштейн

41 и поаорачивет раму 36. Кронштейны 40 поворачиваются, натягивая гибкие связи 37. и поднимают секции орудия.

При переводе орудия в положение

"дальнего транспорта" бороны 26 поднимают и укладывают над секциями. Затем орудие переводится в положение "ближний

1692313

Ъ транспорт". Растяжки 45 отсоединяются и укладываются на сницу 38. Соединение кареток 39 со сницей 38 закрепляется. Перевод орудия в рабочее положение. осуществляется в обратной последователь- 5 ности.

Формула изобретения

1. Почвообрабатывающее орудие, содержащее шарнирно смонтированные на раме горизонтальные ножи, стойка каждого 10

) из которых расположена под острым углом к горизонтали, а ее верхний конец смещен в сторону направления движения и кинематически связан с имеющим гидроцилиндр механизмом поворота горизонтальных но- 15 жей, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки почвы, стойка каждого из горизонтальных ножей выполнена из двух смещенных одна относительно другой и жестко связанных между 20 собой посредством штанги частей; верхняя из которых снабжена жестко закрепленным на ней рычагом, а угол между стойкой и горизонтальюм 62-74, при атом угол меж-, ду стойкой и горизонтальным ножом (102— о

114, а механизм поворота горизонтальных ножей выполнен в виде шарнирно соединенных между собой посредством звена двуплечего рычага и планки, причем двуплечий рычаг шарнирно связан с рамой и гидроцилиндром, а планка шарнирно — с рычагами стоек.

2. Орудие по и. 1, о т л и ч а ю щ е е с я тем, что двуплечий рычаг снабжен фиксаторами его крайних положений.

3. Орудие по и, 1, о т л и ч а ю щ е е с я тем, что оно снабжено бороной с пружинными зубьями, которая размещена за горизонтальными ножами.

1692313

1692313

1Е 313

55 !Д айаг. 6
