Реферат

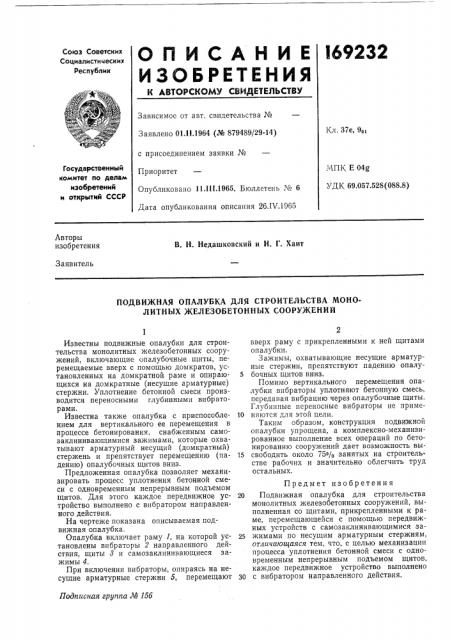

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 37е, 90.

Заявлено 01. I I.1964 (№ 879489/29-14) с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК Е 04g

УДК 69.057,528(088.8) Опубликовано 11 III.1965. Бюллетень № 6

Дата опубликования описания 26ЛЧ.1965

Авторы изобретения

В. Н. Недашковский и И. Г. Хаит

Заявитель

ПОДВИЖНАЯ ОПАЛУБКА ДЛЯ СТРОИТЕЛЬСТВА МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ СООРУЖЕНИЙ

Подписная группа № 1бб

Известны подвижные опалубки для строительства монолитных железобетонных сооружений, включающие опалубочные щиты, перемещаемые вверх с помощью домкратов, установленных на домкратной раме и опирающихся на домкратные (несущие арматурные) стержни. Уплотнение бетонной смеси производится переносными глубинными вибраторами.

Известна также опалубка с приспособлением для вертикального ее перемещения в процессе бетонирования, снабженным самозаклинивающимися зажимами, которые охватывают арматурный несущий (домкратный) стержень и препятствует перемещению (падению) опалубочных щитов вниз.

Предложенная опалубка позволяет механизировать процесс уплотнения бетонной смеси с одновременным непрерывным подъемом щитов. Для этого каждое передвижное устройство выполнено с вибратором направленного действия.

На чертеже показана описываемая подвижная опалубка.

Опалубка включает раму 1, на которой установлены вибраторы 2 направленного действия, щиты 8 и самозаклинивающиеся зажимы 4.

При включении вибраторы, опираясь на несущие арматурные стержни 5, перемещают вверх раму с прикрепленными к ней щитами опалубки.

Зажимы, охватывающие несущие арматурные стержни, препятствуют падению опалу5 бочных щитов вниз.

Помимо вертикального перемещения опалубки вибраторы уплотняют бетонную смесь, передавая вибрацию через опалубочные щиты.

Глубинные переносные вибраторы не приме10 няются для этой цели.

Таким образом, конструкция подвижной опалубки упрощена, а комплексно-механизированное выполнение всех операций по бетонированию сооружений дает возможность вы15 свободить около 75% занятых на строительстве рабочих и значительно облегчить труд остальных.

Предмет изобретения

20 Подвижная опалубка для строительства монолитных железобетонных сооружений, выполненная со щитами, прикрепленными к раме, перемещающейся с помощью передвижных устройств с самозаклинивающимися за25 жимами по несущим арматурным стержням, отличающаяся тем, что, с целью механизации процесса уплотнения бетонной смеси с одновременным непрерывным подъемом щитов, каждое передвижное устройство выполнено

30 с вибратором направленного действия, Составитель JI, А. Романова
