Реферат



Изобретение относится к сельскому хозяйству . Цель - защита произрастающих вне теплицы растений от неблагоприятных внешних условий и поддержание микроклимата в зоне их произрастания. Теплица включает боковины, перекрытия 2, соединенные между собой посредством шарниров 3 и 4, поддержки перекрытия 5. пленочное покрытие 6, крепежные элементы 7 и укрываемые растения 8. При неблагоприятных погодных условиях поддержки покрытия 5 двух рядом стоящих теплиц раздвигаются с образованием воздушного зазора и укрывают растения, произрастающие между ними. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PЕСПУБЛИК (5l)5 А 01 G 9/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ цнии-1

ГИБЛИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4798384/15 (22) 05.01.90 (46) 23.11.91. Бюл. М 43 (75) Ю. Ахмедов (53) 631.344.8 (088.8) (56) Авторское свидетельство СССР

1Ф 351403, кл. А 01 6 9/14, 1970. (54) ТЕПЛИЦА (57) Изобретение относится к сельскому хозяйству. Цель — защита произрастающих вне теплицы растений от неблагоприятных Ы,, 1692385 А1 внешних условий и поддержание микроклимата в зоне их произрастания. Теплица включает боковины, перекрытия 2, соединенные между собой посредством шарниров 3 и 4, поддержки перекрытия 5, пленочное покрытие 6, крепежные элементы 7 и укрываемые растения 8. При неблагоприятных погодных условиях поддержки покрытия 5 двух рядом стоящих теплиц раздвигаются с образованием воздушного зазора и укрывают растения, произрастающие между ними. 2 ил.

1692385

Составитель Т. Андреева

Редактор А, Гратилло Техред M.Moðãeíòàë Корректор И. Муска

Заказ 4018 Tíð83ê Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 i3035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к сельскому хозяйству.

Цель изобретения — защита произрастающих вне теплицы растений от неблагоприятных внешних условий и поддержание микроклимата в зоне «х произрастания.

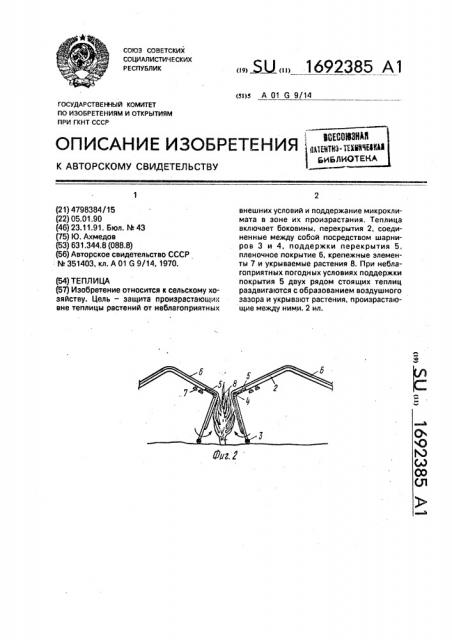

На фиг.1 дана предлагаемая теплица, общий вид; на фиг.2 — то же, с воздушным зазором.

Теплица состоит из боковин 1 и перекрытия 2, соединенных между собой посредством шарниров 3 и 4, поддержки 5 перекрытия„пленочного покрытия 6, крепежных элементов 7, укрываемо о растения 8.

Теплица работает следующим образом.

В теплице выращиваются растения круглый год независимо от погодных условий, отопление теплицы может осуществляться любым способом. При наступлении похолодания поддержки 5 перекрытия двух рядом стоящих теплиц раздвигаются относительно перекрытия 2 и укрывают расте- . ния 8, растущие между ними, при этом пленочное покрытие 6 поднимается с образованием воздушного зазора, через ко5 тарый идет поступление теплого воздуха из теплицы к укрываемым растениям. Фиксация поддержек перекрытия в определенном положении осуществляется крепежными элементами 7.

10 .Формула изобретения

Теплица, содержащая каркас, состоящий из боковин и перекрытия, опирающегося на поддержки, шарнирно соединенные между собой, и пленочное покрытие, о тл и15 ч а ю щ а я с я тем, что, с целью защиты произрастающих вне теплицы растений от неблагоприятных внешних условий и.поддержания микроклимата в зоне их произрастания, поддержки перекрытия выполнены

20 телескопическими с возможностью образования при раздвижении поддержек воздушного зазора в нижней части боковин.
