Изобретение относится к рыбоводству и направлено на экономию корма при выращивании рыбы. Дтя этого кормораздатчик включает бункер 1 для корма с разгрузочным отверстием и рассекателем 2 корма, маятник 7 с опорным диском 8 для размещения корма и сбрасывания его в водоем при взаимодействии рыб с маятником. Маятник смонтирован на упругом элементе 6, закрепленном под бункером 1 на кронштейнах 3. Упругий элемент 6 предохраняет маятник 7 с диском 8 от колебаний, возникающих под воздействием волн и ветра, что исключает непроизводительный расход корма и приводит к его экономии. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛ ИСТИ Ч Е СКИХ
РЕСПУБЛИК (я)л А 01 К 61/02
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ .
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4722030/13 (221 26,07.89 . (46) 23,11.91. Бюл. ¹43 (71) Специальное опытно-конструкторское бюро рыбоводной техники (72) Н.Н.Дрозд и M.Т.Нагорный (53) 639.3.081.043.06(088.8) (56) Авторское свидетельство СССР № 604546, кл. А 01 К 61/02, 1976.
Авторское свидетельство СССР № 1170997; кл. А 01 К 61/02, 1984. (54) КОРМОРАЗДАТЧИК
» . Ж 1692446 А1 (57) Лзобретение относится к рыбоводству и направлено на экономию корма при выра.. ивании рыбы. Для этого кормораздатчик включает бункер 1 для корма с разгрузочным отверстием и рассекателем 2 корма, маятник 7 с опорным диском 8 для размещения корма и сбрасывания его в водоем при взаимодействии рыб с маятником. Маятник смонтирован на упругом элементе 6, закрепленном под бункером 1 на кронштейнах 3. Упругий элемент 6 предохраняет маятник 7 с диском 8 от колебаний, возникающих под воздействием волн и ветра, что исключает непроизводительный расход корма и приводит к его экономии. 2 ил.
1692446
Составитель А.Белов
Техред М.Моргентал
Корректор М.Демчик
Редактор И,Шулла
Заказ 4021 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, М(-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", r Ужгород, ул.Гагарина, 101
Изобретение относится к рыбоводству и может быть использовано в рыбоводческих хозяйствах при кормлении рыб гранулированными кормами, Цель изобретения — экономия корма, 5

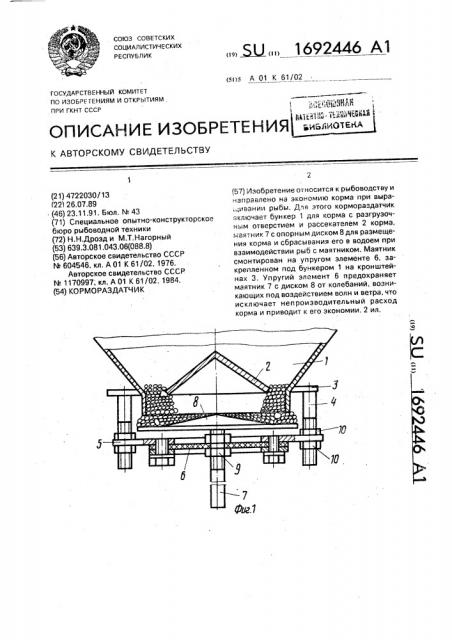

На фиг.1 изображено устройство, общий вид; на фиг,2 — то же, вид сверху.
Кормораздатчик состоит из бункера 1 для корма с выходным отверстием и рассекателем 2 корма, смонтированного под бун- 10 кером 1 на кронштейнах 3 посредством стоек 4 и пластины 5 упругого элемента 6, маятника 7, закрепленного на упругом элементе 6, опорного диска 8, установленного на верхнем конце маятника 7 с зазором 15 относительно выходного отверстия бункера
1, регулируемым посредством гаек 9 или 10.
Кормораздатчик работает следующим образом.
Корм из бункера 1 посредством рассе- 20 кателя 2 равномерно распределяется на поверхности опорного диска 8. При контактировании рыб с маятником последний отклоняется, при этом диск И наклоняется и корм с последнего ссыпается в воду. 25
При отклонении маятника 7 упругий элемент 6 деформируется, После окончания воздействия рыб на маятник 7 упругий элемент 6 способствует возвращению маятника 7 в исходное положение.
При воздействии на маятник 7 волн и ветра упругий элемент 6 удерживает маятник в исходном состоянии и препятствует колебательному движению маятника и расположенному на нем опорному диску 8, при этом корм не сбрасывается в воду, за счет чего достигается зкономия корма, поскольку он расходуется только в момент нахожде-с ния рыб в месте кормления и при этом поедается рыбами.
Формула изобретения
Кормораздатчик, включающий бункер для корма с разгрузочным. отверстием, опорный диск, упругий элемент, маятник, закрепленный на последнем, о т л и ч а юшийся тем, что, с целью экономии корма, опорный диск закреплен на маятнике, а над разгрузочным отверстием в бункере установлен рассекатель корма конической формы, при этом упругий элемент выполнен в виде мембраны иэ эластичного материала.
