Реферат



-Изобретение относится к медицине, а именно к ортопедической и терапевтической стоматологии, и используется для расширения корневых каналов зубов. Цель изобретения - снижение травмирования ткани корневого канала зуба при его расширении . Сверло содержит держатель, рабочую часть 2 и кольцевую шайбу 3. Держатель 1 сверла выполнен с возможностью фиксации в прямом и угловом наконечниках, при этом рабочая часть 2 имеет две режущие кромки 4 и 5 с углом заточки 90-120°. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 С 5/02 ъ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ФОИ

1»ТЕНТНОЬИБЛИ

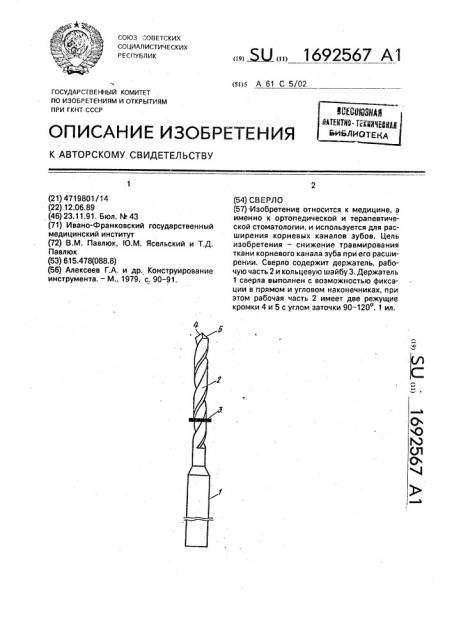

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4719801/14 (22) 12.06.89 (46) 23.11.91. Бюл. М 43 (71) Ивано-Франковский государственный медицинский институт (72) В.М. Павлюк, Ю.М. Ясельский и Т.Д.

Павлюк (53) 615.478(088,8) (56) Алексеев Г.А. и др. Конструирование инструмента. — М., 1979; с, 90 — 91.

„„Я „„1692567 А1 (54) СВЕРЛО (57) Изобретение относится к медицине, а именно к ортопедической и терапевтической стоматологии, и используется для расширения корневых каналов зубов. Цель изобретения — снижение травмирования ткани корневого канала зуба при его расширении, Сверло содержит держатель, рабочую часть 2 и кольцевую шайбу 3, Держатель

1 сверла выполнен с возможностью фиксации в прямом и угловом наконечниках, при этом рабочая часть 2 имеет две режущие кромки 4 и 5 с углом заточки 90 — 1200. 1 ил.

1692567

Составитель С.Клыпкин

Редактор В,Бугренкова Техред М.Моргентал Корректор М,Максимишинец

Заказ 4027 Тираж Подписное

ЗНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101

Изобретение относится к медицине, а именно к ортопедической и терапевтической стоматологии, и используется для расширения корневых каналов зубов под стандартные штифты.

Целью изобретения является снижение травмирования ткани корневого канала зуба при его расширении, На чертеже изображено сверло.

Сверло содержит держатель 1, рабочую часть 2 и кольцевую шайбу 3. Рабочая часть сверла может быть диаметром 1,0; 1,1; 1,2;

1,3 мм и длиной не менее 25 мм. На рабочей части сверла на высоте 10, 12, 15, 18, 20, 22 мм от ее начала по оси припаяна шайба 3.

Угол заточки режущих кромок 4 и 5 рабочей части составляет 90 — 120 . Изготавливают различные типоразмеры сверл, Держатель

1 сверла конструктивно соответствует борам для фиксации в прямом и угловом наконечниках. Сверла хромированы.

Для прохождения корневых каналов зубов прежде всего необходимо ренгенологически и визуально определить направление канала, его длину и ширину. А затем, подобрав по диаметру и длине рабочей части 2 необходимое сверло, производят расшире5 ние канала на малых оборотах бормашины. соблюдая при этом соосность корня и сверла, при этом шайба 3 препятствует перемещению рабочей части 2 за пределы верхушки корня зуба.

10 Сверло позволяет очень быстро и точно пройти и расширить корневой канал зуба на определенную глубину и ширину, не травмируя ткани корневого канала, Формула изобретения

15 Сверло, состоящее из держателя и рабочей части с двумя режущими кромками и тупым углом заточки при вершине, о т л ич а ю щ е е с я тем, что, с целью снижения травмирования ткани корневого канала зу20 ба при его расширении, оно снабжено кольцевой шайбой, жестко закрепленной на рабочей части по его оси, а угол заточки составляет 90-120О.
