Патент ссср 169259

Патент ссср 169259

Иллюстрации

Показать все

Реферат

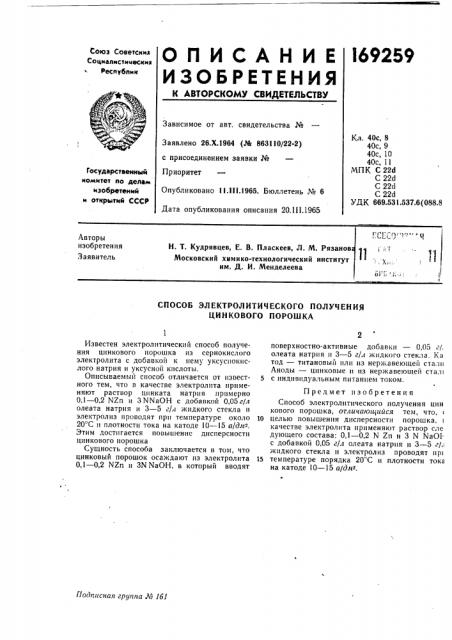

l69259

ОРИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х.1964 (М 863110/22-2) с присоединением заявки №

Приоритет

Опубликовано 11.!!!.1965. Бюллетень № 6

Дата опубликования описания 20,111.1965

Государственный комитет по делам мзобретенмм и открытий СССР

Авторы изобретения

Заявитель

Н. Т. Кудрявцев, Е. В. Пласкеев, Л. М. Рязанов

Московский хммико-технологический институт им. Д. И. Менделеева

СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО ПОЛУЧЕНИЯ

ЦИН КОВОГО ПОРОШКА

2 поверхностно-активные добавки — 0,05 - /. олеата натрия н 3 — 5 г/л жидкого стекла. Ка тод — титановый нлн нз нержавеющей стали

Аноды — цинковые н нз нержавеющей стал

5 с индивидуальным питанием током.

Предмет изобретения

Способ электролнтнческого получения цнн кового порошка, отличтон ийся тем, что, <

10 целью повышения дисперсностн порошка, качестве электролита применяют раствор сле дующего состава: 0,1 — 0,2 N Zn и 3 N Na01c добавкой 0,05 г/л олеата натрия н 3 — 5 г/ жидкого стекла и электролиз проводят нр

15 температуре порядка 20"С и плотности тока на катоде 10 — 15 а/дл - .

Подписная группа Л" /6/

Известен электролитическнй способ получения цинкового порошка из сернокислого электролита с добавкой к нему уксуснокислого натрия и уксусной кислоты.

Опнсываемьш способ отличается от известного тем, что в качестве электролита применяют раствор цннката натрия примерно

О,! — 0,2 NZn и 3NNaOH с добавкой 0,05г/л олеата натрия и 3 — 5 г/л жидкого стекла н электролиз проводят прн температуре около

20"С н плотности тока на катоде 10 — 15 а/dni - .

Этим достигается повышение днсперсностн цинкового порошка

Сущность способа заключается в том, что цинковый порошок осаждают нз электролита

0,1 — 0,2 NZn и 3NNaOH, в который вводят

Кл. 40с, 8

40с, 9

40с, 10

40с, 11

МПК С 22d

С 22д

С 22d

С 22d

УДК 669.531.537.6(088.8
